Отримати навички побудови зображення деталі в додатку «КОМПАС-Графік».
- ознайомитися з інтерфейсом програми «КОМПАС-Графік» і основними командами по виконанню креслення;
- отримати навички: налаштування системи; створення і збереження креслення; управління кресленням; роботи з Менеджером документа; виконання налаштувань креслення;
- виконати один вид деталі «Кришка» за описом в лабораторному практикумі;
- ознайомитися з варіантом завдання, запропонованого викладачем;
- визначитися з форматом і масштабом креслення;
- виконати зображення деталі з проставлянням необхідних розмірів, заповнити основний напис.
1.3 Послідовність і приклад виконання
Розглянемо побудову зображення, представленого на рисунку 1.1.
Малюнок 1.1 - Завдання для виконання креслення кришки
Побудова двомірного зображення кришки
1. Проаналізуйте деталь: зображення симетричне, складається з трьох контурів; в кожному контурі є повторювані елементи, які можна побудує або дзеркальним відображенням, або круговим масивом. Виберіть команду Файл⇒Создать⇒Чертеж
2. Увійдіть в режим редагування основного напису (по ПКМ на основного напису, вибравши команду з контекстного меню Заповнити основний напис), заповніть графи Позначення - ТМПМ.0001ХХ.001 і Найменування - Кришка. Збережіть файл.
3. Для зручності, вставте малюнок на робочу область, для чого, викличте команду Вставка⇒Рісунок. виберіть файл малюнка завдання і вкажіть його місце розташування на робочій області.
Для побудови зовнішнього контуру, побудуйте коло діаметром 130 мм. Для чого, викличте команду або на панелі інструментів Геометрія ⇒Окружность. або в меню Інструменти⇒Геометрія⇒Окружності.
Побудуйте ще дві окружності радіусом 15 мм і діаметром 16 мм.
5. Для копіювання однакових елементів виділіть дугу і маленьку окружність, викличте команду Редактірованіе⇒Копія по колу. На Панелі властивостей задайте кількість елементів масиву - 6. Натисніть кнопку в області Режим ⇒Вдоль всьому колу для рівномірного розподілу елементів масиву по колу, вкажіть центр масиву - центр великого кола і натисніть кнопку Створити об'єкт.
6. Використовуючи команду Усікти криву обріжте зайві фрагменти кривих.
7. Перейдемо до побудови наступного контуру. Створіть коло діаметром 92 мм і ще дві концентричні з діаметром 14 мм і радіусом 14 мм.
8. Використовуючи команду Усікти криву обріжте зайві фрагменти кривих.
9. Виділіть дугу і маленьку окружність. Виберіть команду Редактірованіе⇒ Симетрія. За допомогою двох точок (обов'язково з прив'язкою, наприклад, Центр), розташованих на вертикальній осі великих кіл, вкажіть вісь симетрії. На Панелі властивостей відстежите, щоб була включена опція Залишати вихідні об'єкти. Використовуючи команду Усікти криву обріжте зайві фрагменти кривих.
10. Для побудови внутрішнього контуру, побудуйте дві окружності діаметрами 64 мм і 40 мм.
11. Для побудови пелюсток, побудуйте три допоміжні прямі під кутом 45 ° і на відстані від середньої лінії по 8 мм. використовуючи команди Геометрія⇒ Допоміжна пряма і Паралельна пряма.
12. Через точки перетину допоміжних прямих з колом діаметром 64 мм. побудуйте два відрізки, що перетинаються в центрі великих кіл, використовуючи команду Відрізок.
13. Використовуючи команду Усікти криву обріжте зайві фрагменти відрізків.
14. Виділіть чотири отриманих відрізка. Виберіть команду Редактірованіе⇒ Симетрія. За допомогою двох точок (обов'язково з прив'язкою, наприклад, Центр), розташованих на вертикальній осі великих кіл, вкажіть вісь симетрії. Використовуючи команду Усікти криву обріжте зайві фрагменти кіл.
15. Побудуйте осьові лінії, використовуючи команду інструментальної панелі Позначення ⇒Обозначеніе центру. Для побудови радіальних осьових ліній використовуйте опцію в області Тіп⇒Одна вісь. Для побудови діаметральні осьових ліній, використовуйте команду Геометрія⇒Дуга, зі стилем лінії Осьова.

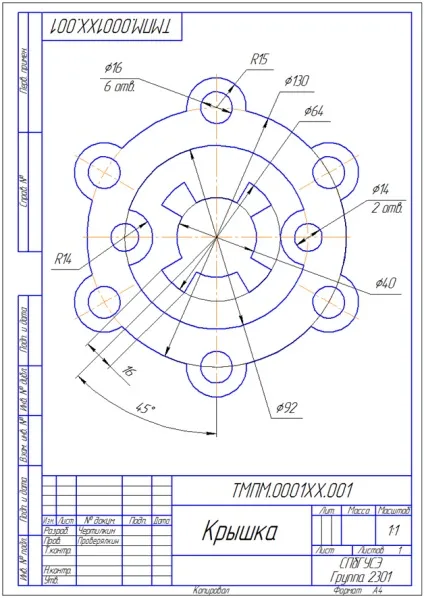

Використовуючи команди інструментальної панелі Розміри ⇒Лінейний розмір, Діаметральний розмір, радіальний розмір, Кутовий розмір, нанесіть необхідні розміри згідно ГОСТ 2.307-68. Закінчений креслення представлений на рисунку 1.2.
Малюнок 1.2 - Приклад виконання завдання - креслення Кришки
