Тема: ЕСКД. Загальні правила виконання креслень

1.Основні поняття про ЕСКД.

2.Основні правила нанесення розмірів

3.Графіческое позначення матеріалів

Основні поняття про ЕСКД

Всі технічні креслення в даний час виконуються за правилами, що визначаються комплексом державних стандартів (ГОСТ) під назвою "Єдина система конструкторської документації" (ЕСКД). Дотримання цих правил є обов'язковим для всіх організацій і осіб.

Поява стандартів Єдиної системи конструкторської документації (ЕСКД) було викликано:

- потребою вироблення загальних правил виконання і оформлення креслень, що забезпечувало їх розуміння в усіх галузях промисловості;

- необхідністю проведення уніфікації (приведення до однаковості) форм і розмірів виробів;

- необхідністю подання на світовий ринок конкурентоспроможних виробів.

Кожному стандарту ЕСКД присвоюється свій номер із зазначенням року реєстрації, наприклад, стандарт на креслярський шрифт ГОСТ 2.304-81. Ця запис Новомосковскется наступним чином: Державний стандарт, реєстраційний номер два, точка, триста чотири, затверджений в 1981 році.

Дотримання Державних стандартів (скорочено ГОСТ) ЕСКД обов'язково для всіх підприємств, організацій, навчальних закладів та окремих осіб. Стандарти періодично оновлюються.

Основні правила нанесення розмірів

1. Розрізняють розміри робочі (виконавчі), кожен з яких використовують при виготовленні вироби та його приймання (контролі), і довідкові, які вказуються тільки для більшої зручності користування кресленням. Довідкові розміри відзначають знаком «*», а в технічних вимогах, що розташовуються над основним написом, записують: «* Розмір для довідок»

2. Держава не може повторювати розміри одного і того ж елемента на різних зображеннях

3. Лінійні розміри на кресленнях вказують у міліметрах, без позначення одиниці виміру, кутові - в градусах, хвилинах і секундах, наприклад: 4 °; 10 ° 30'24 ''.

4. Для нанесення розмірів на кресленнях використовують розмірні лінії, що обмежуються з одного або обох кінців стрілками або зарубками. Розмірні лінії проводять паралельно об'єкту, розмір якого вказують. Виносні лінії проводять перпендикулярно розмірним (рис. 3.1), за винятком випадків, коли вони разом з вимірюваним відрізком утворюють паралелограм (рис.5.2). Не можна використовувати в якості розмірних лінії контуру, осьові і виносні.

5. Мінімальні відстані між паралельними розмірними лініями - 7 мм, а між розмірною і лінією контуру - 10 мм (рис. 3.3). Необхідно уникати перетину розмірних ліній між собою і виносними лініями. Виносні лінії повинні виходити за кінці стрілок або зарубок на 1 ... 5 мм.

6. Розмірні стрілки на кресленні повинні бути приблизно однаковими. Форма стрілки розмірної лінії і приблизні її розміри вказані на рис. 3.4.

7. Розмірні числа наносять над розмірною лінією якомога ближче до її середини. При нанесенні розміру діаметра всередині кола розмірні числа зміщують щодо середини розмірних ліній (рис. 3.5).

8. При великій кількості паралельних або концентричних розмірних ліній числа зміщують щодо середини в шаховому порядку (рис. 3.6)

Рис.3.5 Рис.3.6 Рис.3.7

9. Розмірні числа лінійних розмірів при різних нахилах розмірних ліній мають у своєму розпорядженні, як показано на рис. 3.7. Якщо необхідно вказати розмір в заштрихованої зоні, то розмірне число наносять на полиці лінії - виноски.

Для навчальних креслень висота розмірних чисел рекомендується 3,5 мм або 5 мм, відстань між цифрами і розмірною лінією - 0,5 ... 1 мм.

10. При нестачі місця для стрілок на розмірних лініях, розташованих ланцюжком, стрілки замінюють зарубками, що наносяться під кутом 45 градусів до розмірним лініях або точками, але зовні проставляють стрілки (рис. 3.8)

11. При нестачі місця для стрілки з - за близько розташованої контурної лінії останню можна переривати (рис.3.9)

Рис.3.8 рис.3.9 рис.3.10

12. Кутові розміри наносять так, як показано на рис. 3.10. Для кутів малих розмірів розмірні числа поміщають на полицях ліній - виносок в будь-якій зоні.

13. Якщо треба показати координати вершини скругляются кута або центру дуги скруглення, то виносні лінії проводять від точки перетину сторін округленій кута або від центру дуги скруглення (рис. 3.11)

14. Якщо вид чи форму симетричного предмета або окремих, симетрично розташованих елементів, зображають тільки до осі симетрії з обривом, то розмірні лінії, що відносяться до цих елементів, проводять з обривом, і обрив розмірної лінії роблять далі осі чи обриву предмета, а розмір вказують повний (рис. 3.12)

15. Розмірні лінії можна проводити з обривом і при вказівці розміру діаметрів кола незалежно від того, зображена чи окружність повністю або частково, при цьому обрив розмірної лінії роблять далі центра кола (рис. 3.13)

16. При зображенні вироби з розривом розмірну лінію не переривають (рис. 3.14)

17. Розмірні числа не можна розділяти або перетинати, якими б то не було лініями креслення. Осьові, центрові лінії (рис.3.15) і лінії штрихування (ріс.3.15б) в місці нанесення розмірного числа допускається переривати.

18. Перед розмірним числом радіуса поміщають велику літеру R. Її не можна відокремлювати від числа будь-якою лінією креслення (рис. 3.16)

19. Розміри радіусів зовнішніх і внутрішніх заокруглень наносять, як показано на рис. 3.17. Спосіб нанесення визначає обстановка. Заокруглення, для яких задають розмір, повинні бути зображені. Заокруглення з розміром радіуса (на кресленні), менше 1 мм не зображують.

20. У випадках, якщо на кресленні важко відрізнити сферу від інших поверхонь, наносять слово «Сфера» або знак ○ (ріс.3.18). Діаметр знака сфери ○ дорівнює розміру розмірних чисел на кресленні.

21. Розмір квадрата наносять, як показано на рис. 3.19. Висота знака дорівнює висоті розмірних чисел на кресленні.

Мал. 3.18 рис.3.19 рис.3.20

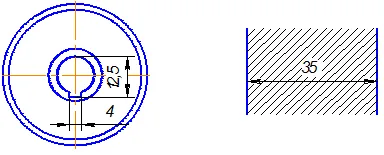

22. Якщо креслення містить одне зображення деталі, то розмір її товщини або довжини наносять, як показано на рис. 3.20а або б.

23. Розміри вироби завжди завдають дійсні, незалежно від масштабу зображення.

24. Розмірні лінії переважно наносити поза контуром зображення, маючи в своєму розпорядженні по можливості внутрішні і зовнішні розміри по різні боки зображення (рис. 3.21). Однак розміри можна нанести всередині контуру зображення, якщо ясність креслення від цього не постраждає.

25. При нанесенні розміру діаметра окружності знак Ø є

додатковим засобом для пояснення форми предмета або його елементів, що представляють собою поверхню обертання. Цей знак проставляється перед розмірним числом діаметра в усіх випадках (рис. 3.20а). У ряді випадків, користуючись цим знаком, можна уникнути зайвих зображень. Так, застосування знака Ø дозволило для деталі на рис. 3.21 обмежитися одним зображенням.

Послідовність нанесення розмірів.

Розміри ставляться в такій послідовності:

1. поелементно розміри - розміри кожної поверхні, що входить в дану деталь. Ці розміри ставляться на тому зображенні, де ця поверхня краще Новомосковскется.

2. Координуючі розміри - розміри прив'язки центрів одних елементів до інших, міжосьові, міжцентрові.

3. Габаритні розміри - загальна висота, довжина і ширина виробів. Ці розміри розташовуються найдалі від контуру деталі.
