Основні лінії креслення, особливості їхнього накреслення в
1. Перерахуйте основні лінії креслення. Вкажіть особливості їхнього накреслення відповідно до державного стандарту
2. Виконайте аксонометричні зображення плоских фігур (за вибором)
3. За двома заданими видам побудувати третій вид, застосувавши необхідні розрізи. Виконайте технічний малюнок деталі
ОСНОВНІ ЛІНІЇ ЧЕРТЕЖА, особливості їхнього накреслення В
ВІДПОВІДНО ДО ДЕРЖАВНИХ СТАНДАРТУ
Щоб креслення було більш виразний і зрозумілий для читання, його виконують різними лініями, накреслення і призначення яких для всіх галузей промисловості і будівництва встановлені державним стандартом.

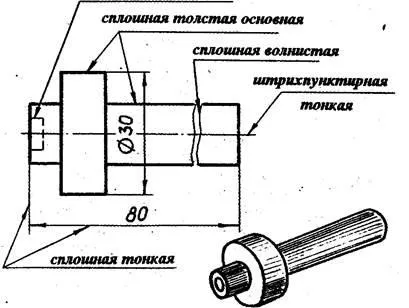

При виконанні креслень застосовують лінії різної товщини і накреслення. Кожна з них має своє призначення.

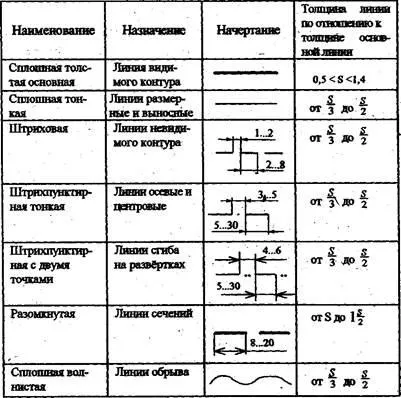

ГОСТ 2303-80 встановлює накреслення і основні призначення ліній на кресленнях всіх галузей промисловості.
1. Суцільна товста - основна лінія виконується товщиною, що позначається буквою S, в межах від 0,5 до 1,4 мм в залежності від складності та величини зображення на даному кресленні, а також від формату креслення. Суцільна товста лінія застосовується для зображення видимого контуру предмета. Обрана товщина S лінії повинна бути однаковою на даному кресленні.
2. Суцільна тонка лінія застосовується для зображення розмірних і виносних ліній, штрихування перетинів, лінії контуру накладеного перерізу, лінії виноски. Товщина суцільних тонких ліній береться в 2-3 рази тонше основних ліній.
3. Штрихова лінія застосовується для зображення невидимого контуру. Довжина штрихів повинна бути однакова, від 2 до 8 мм. Відстань між штрихами беруть від 1 до 2 мм. Товщина штриховий лінії в 2-3 рази тонше основної.
4. Штріхпунктірная тонка лінія застосовується для зображення осьових і центрових ліній, ліній перетину, що є осями симетрії для накладених або винесених перерізів. Довжина штріхов- повинна бути однакова і вибирається в залежності від розміру зображення від 5 до 30 мм. Відстань між штрихами від 2 до 3 мм. Товщина штрихпунктирной лінії від S / 3 до S / 2, Осьові і центрові лінії кінцями повинні виступати за контур зображення на 2-5 мм і закінчуватися штрихом, а не крапкою.
5. Штріхпунктірная з двома точками тонка лінія застосовується для зображення лінії згину на розгортках. Довжина штрихів від 5 до 30 мм, і відстань між штрихами від 4 до 6 мм. Товщина цієї лінії така ж, як і у штрихпунктирной тонкої, тобто від S / 3 до S / 2 мм.
6. Разомкнутая лінія застосовується для позначення лінії перетину. Товщина її вибирається в межах від S до 1 + 1/2 S, а довжина штрихів від 8 до 20 мм.
7. Суцільна хвиляста лінія застосовується, в основному як лінія обриву в тих випадках, коли зображення дано на кресленні не повністю. Товщина такої лінії від S / 3 до S / 2.
На закінчення слід зазначити, що товщина ліній одного і того ж типу повинна бути однакова для всіх зображень на цьому кресленні.
Виконайте аксонометричні зображення плоских фігур.
3. За двома заданими видам побудуйте третій вид, застосувавши необхідні розрізи. Виконайте технічний малюнок деталі.
I варіант II варіант
1. Назвіть правила оформлення креслення (формат, рамка, основна напис на кресленнях)
2. Перелічіть найпростіші геометричні тіла
3. За двома заданими видам побудуйте третій вид, застосувавши необхідні розрізи. Виконайте технічний малюнок деталі
ПРАВИЛА ОФОРМЛЕННЯ ЧЕРТЕЖА
(ФОРМАТ, РАМКА, ОСНОВНА НАПИС НА кресленні)
Креслення виконують на аркушах певних розмірів, встановлених ГОСТом. Це полегшує їх зберігання, створює інші зручності.
Формати листів визначаються розмірами зовнішньої рамки (виконаної тонкої лінією).
Кожен креслення має рамку, яка обмежує поле креслення. Рамку проводять суцільними основними лініями: з трьох сторін - на відстані 5 мм від зовнішньої рамки, а ліворуч - на відстані 20 мм; широку смугу залишають для підшивки креслення.
Формат з розмірами сторін 841x1189 мм, площа якого дорівнює 1м 2. і інші формати, отримані їх послідовним розподілом на дві рівні частини паралельно меншій стороні відповідного формату, ч приймаються за основні. Меншим зазвичай є формат А4 (рис.1), його розміри 210x297 мм. Частіше за все ви в навчальній практиці будете користуватися саме форматом А4. При необхідності допускається застосовувати формат А5 з розмірами сторін 148x210 мм.
Кожному позначення відповідає певний розмір основного формату. Наприклад, формату. A3 відповідає розмір листа 297x420 мм.
Нижче наведені позначення і розміри основних форматів.
Позначення формату Розмір сторін формату "мм
Крім основних, допускається застосування додаткових форматів. Вони виходять збільшенням коротких сторін основних форматів на величину, кратну розмірами формату А4.
На кресленнях поміщають основний напис, що містить відомості про зображеному виробі.
Виробничі креслення, що виконуються на аркушах формату А4, мають у своєму розпорядженні тільки вертикально, а основний напис на них - тільки уздовж короткої сторони. На кресленнях інших форматів основний напис можна розташовувати і вздовж довгої і уздовж короткої сторони.
Як виняток на навчальних кресленнях формату А4 основний напис дозволено розташовувати як уздовж довгої сторони, так і уздовж короткої (рис. 3).
Залежно від розташування перетину підрозділяються на винесені і накладені. Винесеними перерізами називаються такі, які розташовуються поза контуром зображень
Накладеними перетинами називаються такі, які розташовуються безпосередньо на видах
Винесеним перетинах слід віддавати перевагу перед накладеними, так як останні затемнюють креслення і незручні для нанесення розмірів.
Контур винесеного перерізу обводиться суцільною основною лінією такої ж товщини S, як видимий контур зображення. Контур накладеного перерізу обводять суцільною тонкою лінією (від S / 3 до S / 2).
Накладене перетин розташовують в тому місці, де проходила січна площина, безпосередньо на самому вигляді, до якого воно відноситься, тобто як би накладають на зображення.
Винесене перетин можна розташовувати на будь-якому місці поля креслення. Воно може бути вміщено безпосередньо на продовженні лінії перетину (рис. 15).
Або в стороні від цієї лінії. Винесене перетин може бути розміщено на місці, призначеному для одного з видів (див. Рис. 13), а також в розриві між частинами одного і того ж виду (рис. 16) Для несиметричних накладених перерізів лінію перетину проводять зі стрілками, але буквами НЕ позначають (рис. 14).
Положення січної площини вказують на кресленні лінією перетину - розімкнутої лінією, яка проводиться у вигляді окремих штрихів, що не перетинають контур відповідного зображення. Товщина штрихів береться в межах від $ до 1 + 1/2 S, а довжина їх від 8 до 20 мм. На початковому і кінцевому штрихах перпендикулярно їм, на відстані 2-3 мм від кінця штриха, ставлять стрілки, що вказують напрямок погляду. У початку і кінця лінії перетину ставлять одну й ту ж велику літеру українського алфавіту. Букви наносять близько стрілок, що вказують напрямок погляду з зовнішнього боку, рис. 12. Над перетином роблять напис за типом А-А. Якщо перетин знаходиться у розриві між частинами одного і того ж виду, то при симетричною фігурі лінію розтину не проврдяЯ4. Перетин можна розташовувати з поворотом, тоді до напису А-А повинен бути доданий символ
повернуто О. тобто А-АТ.
1. Покажіть розподіл кола на 3, 6, 12 рівних частин за допомогою циркуля, лінійки та кутників
2. Види позначень перетинів на кресленні
3. За двома заданими видам побудуйте третій вид, застосувавши необхідні розрізи. Виконайте технічний малюнок деталі
Контур винесеного перерізу обводять суцільною товстою лінією такої ж товщини, як і лінія, прийнята для видимого контуру зображення. Якщо перетин винесене, то, як правило проводять разомкнутую лінію, два потовщених штриха, і стрілки, що вказують напрямок погляду. Із зовнішнього боку стрілок наносять однакові прописні букви. Над перетином пишуть ті ж букви через тире з тонкою рисою внизу. Якщо перетин являє собою симетричну фігуру і розташоване на продовженні лінії перетину (штрихпунктирна), то позначень не завдають.
Контур накладеного перерізу - суцільна тонка лінія (S / 2 - S / 3), причому контур виду в місці розташування накладеного перерізу не переривають. Накладене перетин зазвичай не позначають. Але якщо перетин являє собою не симетричну фігуру, проводять штрихи розімкнутої лінії і стрілки, але букви не завдають.
Положення січної площини вказують на кресленні лінією перетину - розімкнутої лінією, яка проводиться у вигляді окремих штрихів, що не перетинають контур відповідного зображення. Товщина штрихів береться в межах від $ до 1 + 1/2 S, а довжина їх від 8 до 20 мм. На початковому і кінцевому штрихах перпендикулярно їм, на відстані 2-3 мм від кінця штриха, ставлять стрілки, що вказують напрямок погляду. У початку і кінця лінії перетину ставлять одну й ту ж велику літеру українського алфавіту. Букви наносять близько стрілок, що вказують напрямок погляду з зовнішнього боку, рис. 12. Над перетином роблять напис за типом А-А. Якщо перетин знаходиться у розриві між частинами одного і того ж виду, то при симетричною фігурі лінію розтину не проврдяЯ4. Перетин можна розташовувати з поворотом, тоді до напису А-А повинен бути доданий символ
повернуто О. тобто А-АТ.
1. Покажіть прийоми побудови п'ятикутника і десятіугольніка
2. Назвіть особливості виявлення розрізу на аксонометричному зображенні
3. За двома заданими видам побудуйте третій вид, застосувавши необхідні розрізи. Виконайте технічний малюнок деталі
1. Створіть із тупого, прямого і гострого кутів
2. Що таке роз'ємні і нероз'ємні з'єднання? Види роз'ємних з'єднань
3. За двома заданими видам побудуйте третій вид, застосувавши необхідні розрізи. Виконайте технічний малюнок деталі
1. Назвіть основні способи проектування. Наведіть приклади центрального і прямокутного проектування на життєвій практиці
2. Перелічіть правила зображення різьби на кресленнях (на стрижні і в отворі)
3. За двома заданими видам побудуйте третій вид або проведіть відсутні лінії на кресленні. Виконайте технічний малюнок деталі
1. Назвіть основні способи проектування. Наведіть приклади центрального і прямокутного проектування з життєвої практики.
Зображення предметів на кресленнях отримують проектуванням.
Проектування - це процес побудови зображення предмета на площині. Утворені при цьому зображення називають проекцією предмета. Саме слово "проекція" - латинське, позначає "кидання вперед, в далечінь". Щось схоже на проекцію можна спостерігати, розглядаючи тінь, що відкидається предметом на поверхню стіни або підлоги при висвітленні цього предмета джерелом світла.
Точка А - проектуються точка предмета - позначається прописними буквами
Точка а - проекція точки А на задню площину Н - позначається малими літерами
Н - площину проекції
Пряма А - проектується промінь.
Центр проектування - це точка, з якої проводиться проектування.
Об'єкт проектування - це зображуваний предмет.
Розрізняють центральне і паралельне проектування.
При центральному проектуванні всі проектують промені виходять з однієї точки - центру проектування, що знаходиться на певній відстані від площини проекцій.
Центральною проекцією часто називають перспективною. Прикладами центральної проекції є фотознімки, кінокадри, тіні, відкинуті променями електричної лампочки і т.д. Центральні проекції застосовують при малюванні з натури, в будівельному кресленні. У машинобудівних кресленнях центральні проекції не застосовуються.
При паралельному проектуванні всі проектують промені паралельні між собою. Прикладом паралельної проекції можна вважати умовно сонячні тіні предметів.
Будувати зображення предметів в паралельній проекції простіше, ніж в центральній. У кресленні такі проекції використовуються в якості наочних зображень. При паралельному проектуванні всі промені падають на площину проекції під однаковим кутом. Якщо цей кут гострий, то проектування називається косокутних, якщо кут дорівнює 90 о. проектування називається прямокутним.
Прямокутне проектування є основним. Креслення в системі прямокутних проекцій мають ряд переваг. Вони дають повніше відомості про форму та розміри предмета.
1. Що таке аксонометрична проекція? Які види аксонометрической проекції використовуються для наочного зображення об'єкта?
2. Виявити відміну машинобудівного креслення від будівельного
3. Доповніть вигляд спереду відсутніми лініями. Виконайте изометрическую проекцію деталі
1. Перерахуйте основні лінії креслення. Вкажіть особливості їхнього накреслення відповідно до державного стандарту
2. Виконайте аксонометричні зображення плоских фігур (за вибором)
3. За двома заданими видам побудувати третій вид, застосувавши необхідні розрізи. Виконайте технічний малюнок деталі
