Оребрені труби для теплообмінників фото

Все частіше в промисловості і в побуті використовуються оребрені труби. Що це? Це збільшення площі поверхні, за рахунок чого ступінь тепловіддачі стає вище.

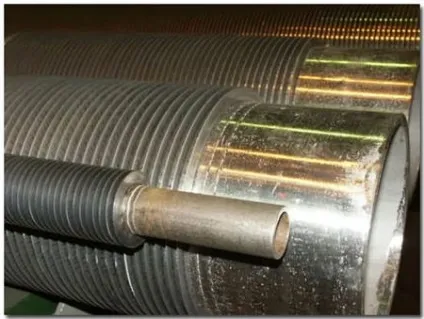

Як виглядати обребрена труба

Про виробництво

Теплообмінник, зроблений з оребренних труб, зустрічається в конструкціях маслоохладителей, холодильних компресорів і інших установках холодильного обладнання. Вироби використовуються в нафтопереробній галузі, в хімічній сфері та ін.

Оребрені труби виробляються декількома способами. Найпопулярніший теплообмінник складається з спіральних виробів. Процес оребрения таких труб автоматизований. До зовнішньої стінки фіксується ребро, зроблене з смужки металу. Шов кріплення рівний, без переривань. Він йде по спіралі, переходячи від витка до витка.

Робиться це високочастотної зварюванням. Тоді шов виходить таким міцним, як ніби конструкція монолітна. При транспортуванні рідини температура передається від трубки до ребер.

Трохи про характеристики

Оребрені труби самі по собі теплообмінник. Збільшення площі виробів дозволяє домогтися ККД, що дорівнює 0,5. Є й інші плюси.

• Устаткування, в якому встановлені вироби, більш продуктивне;
• Вага теплообмінного елемента менше, нижче і його вартість;
• Вироби витримують великі навантаження;
• Будь-які перепади не роблять негативного впливу.

Саме комплекс позитивних властивостей зробив оребрені труби незамінними в сфері видобутку нафти.

Термохарактерістіка

Завдяки сучасному підходу до виробництва оребрені труби виготовляються за унікальними технологіями. Так, в якості оребрения фіксується стрічка. Вона покривається спеціальним покриттям, що збільшує ККД до 55%.

Які ж властивості характеризують в цьому випадку теплообмінник?

1. Завдяки додатковому покриттю підвищується стійкість до впливу агресивних середовищ.
2. Продуктивність збільшується.
3. Термін служби виробів більше.

Після виготовлення на оребрені труби наноситься окис магнію. Попередньо вони обезжирюються і обпікаються. Теплообмінник, зібраний з таких виробів використовується навіть в найсуворіших умовах.

про особливості

За правилами ГОСТ оребрені труби виробляються з

• товщиною стінок від 2-12 мм;
• зовнішнім діаметром 20-219 мм;
• висотою ребра 8-28 мм;
• кроком витків 3,6-25 мм;
• товщиною ребра 0,8-2,5 мм;
• довжиною 1500-24000 мм.

У всіх випадках теплообмінник виготовляється з високоякісної сталі і її сплавів. За допомогою сплавів технічні характеристики оптимізуються. Що стосується стрічки оребрения, то вона робиться з вуглецевих або низьколегованих сталей. В окремих випадках використовуються кольорові метали та їх сплави. Особливості кінцевого продукту залежать від того, де планується використовувати оребрені труби. Якщо замовник побажає, то їх зроблять з латуні, сталі, міді або алюмінію.

Крок витків. Що це? Це відстань між сусідніми витками. Параметр залежить від технічних характеристик обладнання. Ребра труби проводиться кількома підходами.

• Навиває - стрічка навивается на виріб, і лише потім фіксується.
• Накатка - стрічка напресовується на виріб, проводиться накатка на стінці.

Теплообмінники з накаткою використовуються при температурах до + 350 °, а з навивкой експлуатуються при температурах понад + 350 °.

Оребрені вироби широко застосовуються в галузях виробництва. Підхід простий і ефективний. Замовник може змінити технологію виготовлення труб, надавши технічне завдання, за яким формуються сплави та інші параметри.
