Як неважко здогадатися з назви статті, її темою стане опресовування труб - що таке опресування, навіщо вона виконується і які для неї потрібні інструменти.

Що таке опресування?

Стосовно до труб - так називається підвищення тиску на ізольованій ділянці трубопроводу з метою виявлення в ньому витоків і потенційно слабких місць. Зокрема, серйозно пошкоджених корозією ділянок сталевих труб.

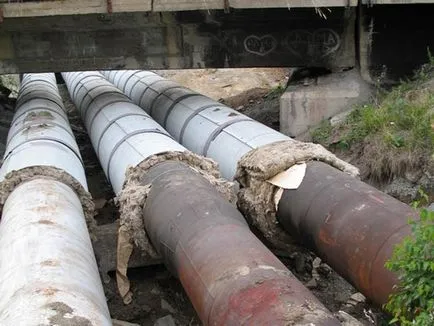

З цією процедурою стикаються навіть далекі від сантехніки люди: щовесни в усіх містах опресовуються теплотраси

В яких випадках потрібна опресовування?

• При здачі в експлуатацію систем водопостачання та опалення. Сталеві труби з'єднуються різьбами і зварюванням, металопластикові та поліетиленові - фітингами, поліпропіленові - низькотемпературної пайки. Будь-яке з'єднання - це потенційне місце витоку.
  Щоб виявити всі проблемні зони - у перевіреній інженерної системі створюється гідравлічний тиск, що перевищує максимальний робочий для даної системи.
  Логіка проста: якщо труби витримали протягом декількох годин тиск у 16 ​​атмосфер - значить, тиск в 8 атмосфер вони зможуть витримувати тривалий час.

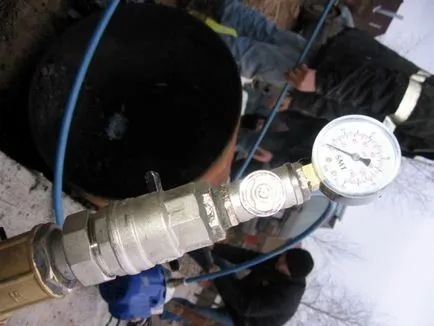

Нові інженерні системи обов'язково перевіряються під тиском

• Після проведення ремонтних робіт. Якщо змінювалися стояки опалення - логічно випробувати їх підвищеним тиском.
  Виявити всі слабкі місця нової інженерної системи краще в міжсезоння, коли її зупинка не викличе купу скарг від мешканців на холодні радіатори і, що ще гірше, перемерзання ділянок трубопроводу.
  Ситуація не надумана: на Далекому Сході і в Якутії морози взимку доходять до 40, а місцями і 60 градусів нижче нуля.
  В таких умовах при зупинці циркуляції в системі труб для опалення вже через годину в підводках до під'їзних опалювальних приладів утворюються крижані затори. Теплоізоляція труб лише незначно уповільнює цей процес.

Навіть якщо ви просто поміняли батарею - бажана опресовування

• Опресовування труб каналізації переслідує ту ж мету: виявлення витоків. У самопливної каналізації незначні витоки проявляться лише як кілька крапель, який висів на стику.
  Їх легко прогледіти при прийманні каналізаційної мережі.
  Тим часом при заповненні труби стоками в піках водорозбору краплі перетворяться вже в невеличкий струмок. Крім того, навіть незначний витік означатиме мокнучий стелю в квартирах або службових приміщеннях і поступове руйнування перекриттів і стін. Надмірний тиск в трубі виявить всі проблемні ділянки.

Зверніть увагу: при опрессовке пластикової каналізації варто особливо перевірити фіксацію труб хомутами.

Прокладена в залізобетонному коробі каналізація може працювати самопливом без додаткової фіксації, а ось надлишковий тиск вирве трубу з розтруба.

• Нарешті, періодична опресовування систем водопостачання та опалення застосовується для того, щоб виявити назріваючі проблеми. Зокрема, ступінь зносу сталевої труби - адже вона схильна до корозії.
  З окремим випадком такої опресування ми стикаємося щовесни, коли проводяться випробування теплотрас на щільність і все місто пару днів сидить без гарячої води.

Особливий випадок

При опрессовке свердловин на воду переслідуються інші цілі. Там потрібно переконатися не у відсутності витоків із труби, а унеможливити надходження води в трубу.

Причина проста: водозабір ведеться з нижніх горизонтів, на верхніх же можуть виявитися забруднені побутовими стоками з вигрібних ям і септиків грунтові води.

Глибинні свердловини на воду теж опресовуються

Як це робиться?

Після того, як стало зрозумілим, що потрібно зробити - методи робляться очевидними.

При опрессовке послідовно виконуються наступні операції:

1. Ділянка трубопроводу герметично відсікається від інших інженерних систем. Вибір методу індивідуальний для кожного випадку.

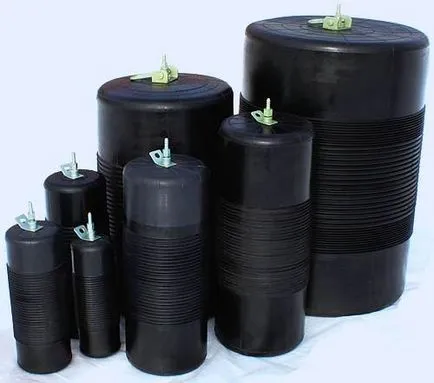

   Перекриваються засувки в елеваторній вузлі, кільце опалювальної системи відсікається вентилями. У разі каналізації використовуються пневматичні гумові заглушки.

Виглядають вони так

Порада: в, так би мовити, польових умовах для пластикової каналізації можна обійтися звичайними заглушками для відводів, які герметизуються кільцем ущільнювача.

Зрозуміло, їх використання має на увазі невеликий надлишковий тиск. Для чавунної каналізації можна просто вистругати дерев'яний Чопик і обмотати його ганчіркою.

1. До тестируемому трубопроводу підключається насос для опресовування труб. Це пристрій може бути ручним, електричним або мати власний двигун внутрішнього згоряння.
   Вибір конкретного пристрою залежить від необхідного тиску і від обсягу трубопроводу.

Так, для опресовування системи опалення приватного будинку може бути використаний найпростіший ручний насос з продуктивністю 3 літри в хвилину; для опресовування ж теплотрас з їх обсягами застосовуються ті ж насоси, які забезпечують циркуляцію в них.

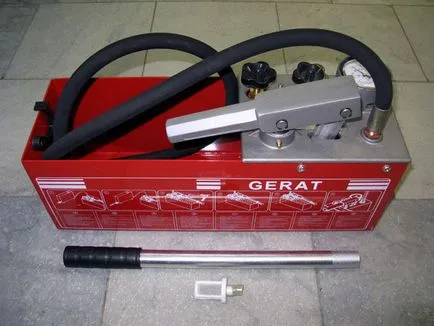

Перед нами найпростіший ручний пресувальник

Важливо: гідравлічні випробування проводяться тільки холодною водою. Це пов'язано просто-напросто з безпекою робіт.

Там, де витоку абсолютно неприпустимі - може проводитися опресовування повітрям: проте в цьому випадку відслідковувати падіння тиску в трубі при витоках доводиться протягом довгого часу.

Повітря, на відміну від води, стискаємо.

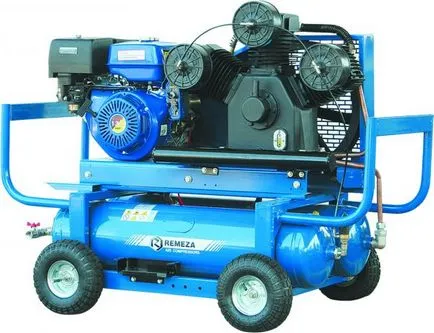

Обпресувати трубу можна і повітрям. Але це куди довше

1. В піддається випробуванням трубопровід нагнітається вода під тиском, що перевищує розрахункове робоче. Для систем з труб опалення та водопостачання це, як правило, 6-8 кгс / см2.
   Для теплотрас і магістральних водопроводів 10-12 кгс / см2. Каналізація з чавуну перевіряється надлишковим тиском не більше 2 атмосфер, пластикова - не більш 1,6.

Наявність витоків легко відстежити по падінню тиску: навіть найдешевший пресувальник труб забезпечується манометром.

Там, де це можливо, краще перевірити відсутність витоків і візуально. При наявності витоків після їх усунення проводиться повторна опресовування.

висновок

Здається, ми повністю відповіли на питання про те, що таке опресування труб і навіщо вона потрібна. Вибір конкретного інструменту залишається за вами. Успіхів!

Опресовування можлива і в домашніх умовах. Для цього ділянку труби відсікається від решти трубопроводу, і до нього підключається спеціальний обпресувальна насос. Після цього в ділянку подається холодна (.) Вода під тиском, що перевищує робочий.
Що стосується розрахунку, то витримується тиск залежить не тільки від габаритів, але і від матеріалу. Так що найкращий спосіб дізнатися - вивчити таблиці, надані виробником труб.
