Як виміряти електричний опір шлейфа кабелю.

У галузі зв'язку шлейф являє собою проводи однієї пари, які з'єднані на іншому кінці лінії, при цьому опір шлейфа є сумарним опором двох проводів, що належать цій одній парі. Для визначення шлейфу необхідно:

• скороти дві жили кабелю;
• на іншій стороні виконати необхідні вимірювання;
• розрахувати довжину кабелю і відстань до місця пошкодження.

Отримати точні результати по вимірюванню опору шлейфу за допомогою простого тестера виходить не завжди, тут необхідний спеціальний складний прилад - омметр, що дозволяє виміряти необхідний опір в десятих частках Ома. Як правило, омметр використовується для замірів опору по постійному струму, проте багато сучасні електронні омметри здатні використовувати для цих цілей змінний струм. Отримання такої точності шлейфу дозволяє виміряти довжину кабелю, а також, що є дуже затребуваним, визначити довжину до місця дефекту при короткому замиканні в лінії.

Вимірювання опору шлейфа кабелю в залежності від його виду і довжини

Кожен окремий вид кабелю має різний діаметр жив, які, відповідно, мають і різний погонное опір. При цьому також слід враховувати і той факт, що діаметр жив не нормований. Тому кожному діаметру відповідає своя норма опору шлейфу. Ще одним фактором, що впливає на опір шлейфа, навіть за умови його вимірювання на одній лінії, є температура мікроклімату, в якому знаходиться кабель. Як правило, норми опору наводяться для середньої температури, що дорівнює 20º С. Природно, кабель, який прокладений в грунті, має зовсім іншу температуру, а, значить, і опір, що позначається додатковими поправками.

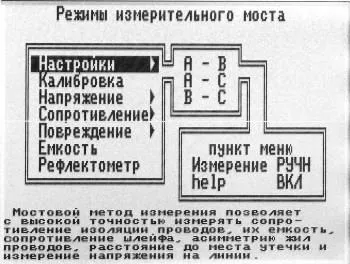

На даному етапі розвитку галузі зв'язку з'являються абсолютно нові прилади, які здатні точно виміряти опір шлейфа кабелю без урахування будь-яких поправок. Це стало можливим завдяки тому, що в пам'ять таких омметрів вже внесені всі необхідні таблиці з поправками і методи вимірювання, що значно полегшує весь процес. Працюючи з такими модернізованими і функціональними приладами, необхідно:

• вказати характеристики кабелю;
• визначити тип кабелю;
• заміряти температуру;
• натиснути відповідну кнопку на пристрої;
• отримати точні результати.

Процес вимірювання опору шлейфу кабелю змушує враховувати його залежність від довжини кабелю. Керівництва по застосуванню різних виробів, в яких використовується кабель, зазвичай вказують максимальну довжину кабельної пари при вказаному типі кабелю, а також діаметрі жили в парі. Ці дані необхідні для визначення паспортної швидкості роботи для кожного конкретного виробу. При вимірі погонного опору слід враховувати, що по шлейфу реальна кабельна пара може складатися з таких ділянок, у яких є різний діаметр жив.

Аварійне вимірювання опору шлейфу кабелю

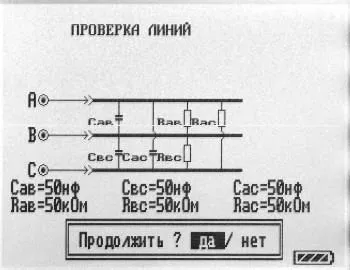

Особливим випадком вимірювання опору шлейфу кабелю є аварійне вимір, яке полягає не тільки у визначенні пошкодженої області кабелю, але також в уточненні безпосереднього місця пошкодження. Серед найбільш поширених дефектів кабельних ліній можна назвати пошкодження ізоляції між жилами, обрив жил, розбивання пар, а також пошкодження ізоляції з супутнім обривом жив. Найскладнішим прикладом дефектів є пошкодження, які призводять до зниження електричного опору ізоляції.

Щоб визначити характер виявленого пошкодження слід виконати вимір:

• омічний асиметрії;
• електричного опору ізоляції;
• електричного опору шлейфу.

Коли характер дефекту визначено, переходять до вибору способу, за допомогою якого буде виміряно точну відстань до безпосереднього пошкодження. Вибір способу вимірювання залежить від декількох факторів: величина перехідних опорів, наявність / відсутність справних жил, довжина кабелю, наявні в розпорядженні вимірювальні прилади.

При виборі того чи іншого методу вимірювання опору шлейфу слід враховувати, що не всі вони здатні дати досить точні результати. У будь-якому випадку перевірка вище зазначених чинників, що впливають на похибка вимірювання, зможе дати найбільш правильні результати, які дозволять успішно усунути будь-який дефект, який виник на лінії зв'язку.
