Опір мідного дроту таблиця

При проектуванні електричних мереж в квартирах або приватних будинках в обов'язковому порядку виконується розрахунок перетину проводів і кабелів. Для проведення обчислень використовуються такі показники, як значення споживаної потужності і сила струму, яка буде проходити по мережі. Опір не береться до уваги через малої протяжності кабельних ліній. Однак цей показник необхідний при великій довжині ЛЕП і перепадах напруги на різних ділянках. Особливе значення має опір мідного дроту. Такі дроти все частіше використовуються в сучасних мережах, тому їх фізичні властивості повинні обов'язково враховуватися при проектуванні.

Поняття і значення опору

Електричний опір матеріалів широко використовується і враховується в електротехніці. Дана величина дозволяє встановити основні параметри проводів і кабелів, особливо при прихованому способі їх прокладки. В першу чергу встановлюється точна довжина прокладеної лінії і матеріал, використаний для виробництва дроту. Обчисливши початкові дані, цілком можливо визначити діаметр і перетин вимірюваного кабелю.

У порівнянні зі звичайною електричною проводкою, в електроніці параметрам опору надається вирішальне значення. Воно розглядається і порівнюється в сукупності з іншими показниками, присутніми в електронних схемах. У цих випадках неправильно підібране опір проводу, може викликати збій в роботі всіх елементів системи. Таке може статися, якщо для підключення до блоку живлення комп'ютера скористатися занадто тонким дротом. Відбудеться незначне зниження напруги в провіднику, що викличе некоректну роботу комп'ютера.

Опір в мідному дроті залежить від багатьох факторів, і в першу чергу від фізичних властивостей самого матеріалу. Крім того, враховується діаметр або переріз провідника, що визначаються за формулою або спеціальної таблиці.

На опір мідного провідника впливають кілька додаткових фізичних величин. Перш за все повинна враховуватися температура навколишнього середовища. Всім відомо, що при підвищенні температури провідника, спостерігається зростання його опору. Одночасно з цим відбувається зниження сили струму через обернено пропорційній залежності обох величин. В першу чергу це стосується металів з позитивним температурним коефіцієнтом. Прикладом негативного коефіцієнта є вольфрамовий сплав, що застосовується в лампах розжарювання. У цьому сплаві сила струму не знижується навіть при дуже високому нагріванні.

Як розрахувати опір

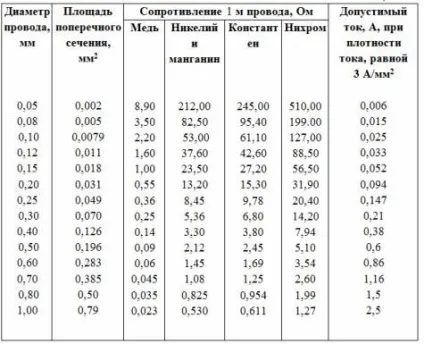

Для розрахунків опору мідного дроту існує кілька способів. До найбільш простим відноситься табличний варіант, де вказані взаємопов'язані параметри. Тому, крім опору, визначається сила струму, діаметр або переріз проводу.

У другому випадку використовуються різноманітні онлайн-калькулятори. У кожен з них вставляється набір фізичних величин мідного дроту, за допомогою яких виходять точні результати. У більшості подібних калькуляторів використовується питомий опір міді в розмірі 0,0172 Ом * мм 2 / м. У деяких випадках таке усереднене значення може вплинути на точність обчислень.

Найбільш складним варіантом вважаються ручні обчислення, з використанням формули: R = p x L / S, в якій р - питомий опір міді, L - довжина провідника і S - перетин цього провідника. Слід зазначити, що опір мідного дроту таблиця визначає, як одне з найбільш низьких. Дещо нижчим значенням володіє лише срібло.
