Оперативно-тактичний ракетний комплекс «Іскандер»

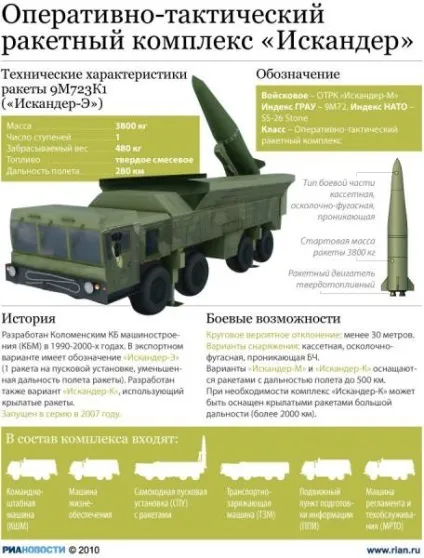

«Іскандер» (індекс комплексу - 9К720, за класифікацією МО США і НАТО - SS-26 Stone, англ. Камінь) - сімейство оперативно-тактичних ракетних комплексів: Іскандер, Іскандер-Е, Іскандер-К. Комплекс розроблений в Коломенському КБ машинобудування (КБМ).
Призначений для ураження бойовими частинами в звичайному спорядженні малорозмірних і майданних цілей в глибині оперативної побудови військ противника. Передбачається, що може бути засобом доставки тактичної ядерної зброї.
Найбільш ймовірні цілі:
засоби вогневого ураження (ракетні комплекси, реактивні системи залпового вогню, далекобійна артилерія)
засоби протиракетної і протиповітряної оборони
літаки і вертольоти на аеродромах
командні пункти і вузли зв'язку
найважливіші об'єкти цивільної інфраструктури

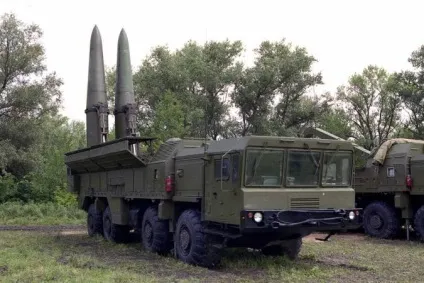

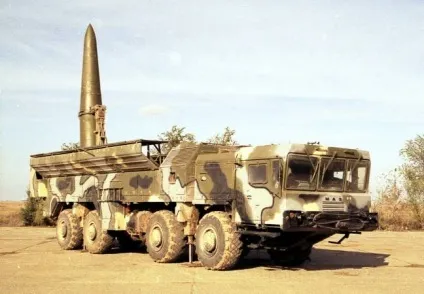

Самохідна пускова установка (СПУ) (9П78 (9П78Е)) - призначена для зберігання, транспортування, підготовки і запуску по цілі двох ракет 9М723К1 (в експортному варіанті 1 ракета). СПУ може реалізовуватися на базі спеціального колісного шасі МЗКТ-7930 виробництва Мінського заводу колісних тягачів (Білорусія). Повна маса 42 т, корисне навантаження 19 т, швидкість пересування по шосе / грунтовій дорозі 70/40 км / год, запас ходу по паливу 1000 км. Розрахунок 3 людини.
Транспортно-заряжающая машина (ТЗМ) (9Т250 (9Т250Е)) - призначена для транспортування додаткових двох ракет. Реалізована на шасі МЗКТ-7930, оснащена вантажним краном. Повна бойова маса 40 т. Розрахунок 2 людини.
Командно-штабна машина (КШМ) (9С552) - призначена для управління всім комплексом «Іскандер». Реалізована на колісному шасі КамАЗ-43101.Радіостанція Р-168-100КАЕ «Акведук». Розрахунок 4 людини. Характеристики КШМ:
- максимальна дальність радіозв'язку на стоянці / на марші: 350/50 км
- час розрахунку завдання для ракет: до 10 з
- час передачі команд: до 15 з
- число каналів зв'язку: до 16
- час розгортання (згортання): до 30 хвилин
час безперервної роботи: 48 годин
Машина регламенту і технічного обслуговування (МРТО) - призначена для перевірки бортової апаратури ракет і приладів, для проведення поточного ремонту. Реалізована на колісному шасі КамАЗа. Маса 13,5 тонн, час розгортання не перевищує 20 хвилин, час автоматизованого циклу регламентної перевірки бортової апаратури ракети - 18 хвилин, розрахунок 2 людини.
Пункт підготовки інформації (ППІ) (9С920, КамАЗ-43101) - призначена для визначення координати цілі і підготовки польотних завдань для ракет з подальшою їх передачею на СПУ. ППІ інтегрований із засобами розвідки і може отримувати завдання і призначені цілі з усіх необхідних джерел, в тому числі з супутника, літака або безпілотника. Розрахунок 2 людини.
Машина життєзабезпечення (МЖО) - призначена для розміщення, відпочинку та прийому їжі бойових розрахунків. Реалізована на колісному шасі КамАЗ 43118. Машина має в своєму складі: відсік відпочинку і відсік побутового забезпечення. Відсік відпочинку має 6 спальних місць вагонного типу з відкидними верхніми лежаками, 2 рундука, вбудовані шафки, що відкривається вікно. Відсік побутового забезпечення має 2 рундука з сидіннями, складаний підйомний стіл, систему водопостачання з баком на 300 літрів, бачок для підігріву води, насос для перекачування води, систему зливу, мийку, сушарку для одягу і взуття.
Круговий ймовірне відхилення: 1 - 30 м (залежно від вживаної системи наведення).
Стартова маса ракети 3 800 кг.
Маса бойової частини: 480 кг.
Довжина 7,2 м
Діаметр 920 мм
Швидкість ракети після початкового ділянки траєкторії: 2 100 м / c.
Мінімальна дальність ураження цілі: 50 км.
Максимальна дальність ураження цілі:
- 500 км Іскандер-К
- 280 км Іскандер-Е
Час до пуску першої ракети: 4 - 16 хвилин.
Інтервал між запусками: 1 хвилина (для пускової установки 9П78 з двома ракетами).
Температурний діапазон експлуатації: від -50 ° C до 50 ° C.
Термін експлуатації: 10 років, в тому числі 3 роки в польових умовах.
Типи бойових частин
касетна з осколковими бойовими елементами неконтактного підриву (спрацьовують на висоті близько 10 м над поверхнею землі)
касетна з кумулятивними осколковими бойовими елементами
касетна з самопріцелівающіміся бойовими елементами
касетна об'ємно-детонуючого дії
осколково-фугасна (ОФБЧ)
фугасно-запальна
проникаюча (ПрБЧ)
Також може комплектуватися ядерною і хімічною зарядами.
Ракета комплексу 9М723К1 має один щабель з твердопаливним двигуном. Траєкторія руху квазібаллістіческая, ракета управляється протягом усього польоту за допомогою аеродинамічних і газодинамічних рулів. Виготовлена із застосуванням технологій зниження радіолокаційної помітності (аналог технології малої помітності країн НАТО «Стелс»): мала поверхня розсіювання, спеціальні покриття, малий розмір виступаючих частин. Велика частина польоту проходить на висоті близько 50 км. Ракета веде інтенсивне маневрування з перевантаженнями близько 20-30 одиниць на початковій і кінцевій ділянках польоту. Система наведення змішана: інерціальна на початковому і середньому ділянці польоту і оптична (з використанням ДБН розробки ЦНДІ автоматики і гідравліки, ЦНІІАГ) на кінцевій ділянці польоту, чим досягається висока точність. Можливе використання GPS / GLONASS на додаток до інерціальній системі наведення.
Іскандер-М - варіант для українських збройних сил, 2 ракети на ПУ, дальність стрільби в різних джерелах варіюється від заявленої для «Іскандер-Е» - 280 км, до 500 км (при цьому не вказується з яким типом ГЧ (масою ГЧ) досягається відповідна дальність).
Іскандер-К - варіант з використанням крилатих ракет, дальність стрільби 500 км, маса БЧ 480 кг.
Іскандер-Е - експортна версія, дальність стрільби 280 км, маса ГЧ 480 кг. Чи задовольняє умовам РКРТ (режим контролю за ракетними технологіями, Missile Technology Control Regime (MTCR)).
Заступник начальника Генерального штабу ЗС України генерал-полковник Анатолій Ноговіцин спростував всі повідомлення про застосування «Іскандерів» в Грузії, повідомивши, що комплекс «Іскандер» під час бойових дій в Південній Осетії не застосовувався.
