Опалубка під фундамент - важливий етап при спорудженні будинку. Неправильно сконструйована, вона може привести до порушення нормальної роботи в основі споруди. Збірна опалубка з фанери часто використовується на увазі її дешевизну та доступності.

Крім дощок з брусами, для конструкцій, що утримують бетонний розчин і формують фундамент, використовується фанера. Будь то якісні або другосортні, дошки мають деякі недоліки. У порівнянні з ними опалубка з фанери легше, займає небагато місця при зберіганні, транспортуванні, технологія її монтажу простіше. Підстава будівлі буде створено з меншими витратами.

Фанерна опалубка має такі переваги:

легка вага;
зручно зберігається, перевозиться;
простіше самостійно збирати / розбирати, монтувати, обробляти. Немає необхідності збивати елементи в важкі щити, як у випадку з дошками;
при правильному монтажі, встановивши підпірки через кожні 60-100 см, опалубка, а, відповідно, і майбутнє фундамент, не деформується;
листи утворюють рівну, гладку поверхню без стиків. Не потрібно додаткове вирівнювання, шліфування. Лист фанери є вже готовий рівний щит;
конструкцію легко підігнати під потрібні розміри прямо на місці будівництва;
придатна для використання кілька разів - головне її очистити, правильно висушити. Ламінована або вологостійка фанера витримає багато циклів експлуатації.

Недоліки. Звичайна фанера все-таки більшою мірою схильні до пошкоджень, ніж дошки. Але опалубка робиться з досить товстого матеріалу. У робочому стані вона деформується (згинається) від тяжкості бетонної заливки тільки в тому випадку, якщо неправильно встановлені підпірки.

Бакелітові листи для опалубки витримують 100 і більше циклів використання. Вони дорогі і не окупають себе, тому в приватному будівництві частіше застосовується проста вологостійка фанера або звичайна з хвойних та інших порід дерева. Опалубка з фанери споруджується простіше, ніж з дощок. Для самостійного будівництва, під фундамент має сенс брати саме простий недорогий матеріал.

Фанера під опалубку - соснова або хвойна - прослужить близько 30-35 циклів; ламіновані або вологостійкі листи - 50-55.

Після використання конструкція розбирається. Щити очищаються, просушуються, використовуються повторно на іншому об'єкті.

Як вибрати матеріал

Якщо перед забудовником стоїть вибір - дошки або фанера - тут однозначно слід віддати перевагу останній. Така знімна опалубка дешевше, а також набагато зручніше у використанні. Можна купити звичайну, ламіновану або фарбовану.

Завжди слід звертати увагу на зрізи листів. Якщо вони не оброблені, то їх потрібно самому пофарбувати гидрофобной фарбою або замазати клеєм, який після висихання стає стійким до води. Це дозволить запобігти потраплянню вологи всередину і допоможе уникнути розшаровування.

При виборі матеріалів керуйтеся наступними порадами:

Не варто купувати висококласну фанеру, яка використовується для меблів - для опалубних робіт своїми руками це не має сенсу. Цілком підійде ФБА, ФСФ.

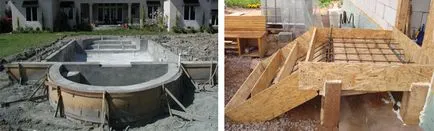

Для складних поверхонь - сходових маршів, круглих конструкцій, криволінійних переходів - створюється фігурна знімна опалубка. Це ще одна перевага фанери, оскільки з дощок складні конструкції зробити дуже непросто.
Оптимальні параметри листів: 1220х2440 мм, товщина - від 10 до 21 мм. Купуючи їх, потрібно орієнтуватися на висоту заливки.

Процес створення опалубки

Під фундамент риють траншеї, готують грунт, створюють подушку з шарів щебеню, піску. Далі складають креслення, на якому планується ширина, довжина, схема конструкції.

Перелік необхідних інструментів:

фанера 1220х2440 мм і товщиною 10-21 мм. Використовують матеріал і інших розмірів, в залежності від висоти бетонної заливки;
рейки 50х50. Ними будуть кріпитися щити;
шпильки сталеві М10х300 мм з гайками;
куточки, саморізи, цвяхи;
дріт;
рівень для перевірки рівності встановленої конструкції;
рулетка;
лінійка, олівець для розмітки;
столярний інструмент.

Дійсно робочий законний спосіб економії.
Це потрібно знати кожному!

Установка опалубки своїми руками має на увазі вже готову розмітку і траншеї під фундамент. Залишається лише правильно змонтувати і закріпити фанерні стінки, щоб маса бетону не розпирала їх. Креслення майбутньої конструкції зробить цю роботу простіше.

Листи розпускають на менші сегменти, якщо це необхідно. Вони повинні бути трохи більшою висоти ніж заливка (на 10-15 см). По довжині їх підганяють на місці, розрізаючи звичайною пилкою. Зрізи покривають водостійкою фарбою або клеєм. Опалубка зсередини обробляється оліфою, щоб до неї менше прилипав розчин. До ламінованої фанери бетон не липне, тому її легше очистити після використання.

Отже, креслення створений, листи підготовлені і підігнані під розміри траншей. Далі, знімна опалубка монтується.

Капелюшок кріплення повинна бути зсередини - так опалубка при демонтажі НЕ буде чіплятися виступаючими частинами кріплення за бетон.

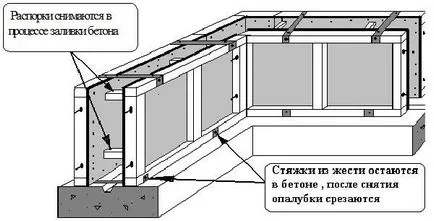

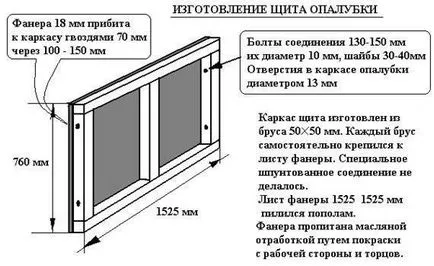

Листи викладаються на рівній поверхні і скріплюються між собою рейками. Кріплення здійснюється шпильками або цвяхами. У першому випадку під кріпильні елементи в листі і рейці висвердлюють отвори перетином 10 мм. В отвір вставляється відрізок пластикової трубки такого ж діаметру, і шириною рівною ширині листа - так шпильку потім буде легше вийняти. Щити встановлюють по периметру траншей паралельно один до одного.

Потрібно 2-3 ряди рейок. Вони розміщуються вгорі і внизу уздовж щитів. Якщо фундамент високий, кріплять ще одну рейку посередині. Далі, шпильки вставляються, фіксуються гайками. По кутах опалубка скріплюється саморізами, кутовими скобами, або дошками. Всі елементи кріплення мають у своєму розпорядженні з зовнішньої стіни конструкції, так щоб поверхня листа всередині була гладкою, цвяхи забиваються зсередини, загинаються зовні.

Інструкція із встановлення

щити готові - конструкцію розміщують по периметру траншей;
між стінами фанери виставляють дерев'яні бруски, тим самим регулюючи необхідну ширину опалубки під фундамент;
щілини в щитах закладають;

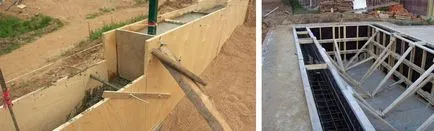

для захисту від розпирання зверху надягають хомути - П-образні конструкції з дощок. Зовні вбивають в грунт кілочки або підпори через кожні 60-100 см. Якщо хомутів немає, то вбивають більше кілків. Зверху вони стягуються дротом.

Для додаткової стійкості застосовують розпірки з відрізків дощок, зовні - укоси, тобто бруски, зрізані під 45-градусним кутом і зафіксовані враспор між грунтом і щитом.

Досвідчені будівельники радять перед заливкою помістити всередину конструкції поліетиленову плівку. Завдяки цьому знімна опалубка легше демонтується, фанера після зняття залишиться чистою, волога не проникне в неї, а фундамент буде довше твердеть вологим. Якщо планується утеплене підставу, то між ним і опалубкою поміщають листи пінополістиролу. У деяких випадках опалубка своїми руками робиться комбінованої. Таку конструкцію застосовують на сипучих грунтах, якщо фундамент свайно-стрічковий, заглиблений: підземна частина опалубки - незнімна, а надземна - знімна, з лисів фанери і дощок.
