Блок живлення для світлодіодної стрічки схеми, підбір

Діоди є найпростішим сучасним способом організувати дешеве освітлення. Пропонуємо розглянути, як зробити і підключити своїми руками блок живлення для світлодіодної стрічки, а також розрахунок потужності і підбір пристрою.

Призначення блоку живлення

Світлодіодні стрічки - це прекрасна альтернатива потужному висвітленню, наприклад, від лампи розжарювання або енергозберігаючого світильника. Підібрати світлодіоди не складно, найбільше проблем викликає їх підключення до мережі. Для того щоб організувати зручну і красиву диодную підсвічування, Вам знадобиться спеціальний блок живлення.

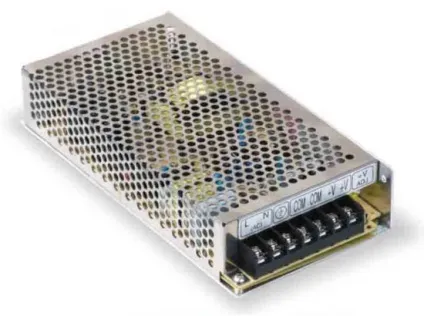

Фото - Блок живлення для світлодіодної стрічки

Блок живлення, також відомий як малогабаритний трансформатор або провідник, є одним з найбільш важливих компонентів системи LED і призначений для живлення світлодіодів. Його розміри маленькі, тому Ви без проблем зможете кріпити прилад під підвісною стелею або в меблів. Використання неправильного типу пристрою електроживлення може не тільки нашкодити світлодіодним стрічці, а й стати причиною загоряння житла. Важливо також знати, яке вхідний напруги змінного струму Вам необхідно, і бути впевненим, що обраний апарат відповідає цим параметрам. Для спорудження корпусу в основному використовується пластик, який протистоїть багатьом зовнішнім руйнівним факторам (його можна використовувати на вулиці, у вологих кімнатах). Розглянемо, як правильно вибрати блок живлення:

1. Визначте потрібне напруження.

Постійна напруга, яке потрібно світлодіодної продукції до роботи має ключове значення при виборі моделі трансформатора і його рівня харчування. В основному в магазинах пропонується контролер нерегульований, тобто він завжди видає один і той же напруга. Це не означає, що яскравість ламп не контролюватиметься, навпаки, даний показник контролюється спеціальним ШІМ-диммером, який значно спрощує роботу блоку живлення. Найбільш популярні моделі з вбудованим диммером марок Feron (для RGB стрічки LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12 (12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A = 40W jaZZway.

1. Визначте загальну довжину стрічки освітлення.

Після того як Ви визначили напруга світлодіодного продукту, який хочете використовувати, потрібно розрахувати відстань всієї світлодіодним стрічки.

1. Підібрати потужність боки харчування.

Перед тим, як встановити малопотужний або багатоканальний трансформатор, потрібно підрахувати деякі параметри. Якщо Ви знаєте довжину світлодіодної стрічки і потужність, то необхідно перемножити ці показники і додати до них 10-5 відсотків похибки. Отримане число буде показником теплового потоку Вт / м2, і в залежності від нього потрібно підбирати блок живлення. Це допоможе вберегти себе і свою сім'ю від коротких замикань і перегорання кабелю.

Тепер залишилося тільки зібрати блок живлення і стрічку в одну робочу систему. Якщо Ви не використовуєте комп'ютерний трансформатор, то Вам потрібно:

Взяти невеликий шматочок дроту і короткий зелений, і чорний провід. Так ми розмітили кабелю фази і заземлення. Підключіть електрику в жовтий і чорний дроти. Припустимо, Жовтий = 12 + Червоний = 5В + чорний = Земля. Для чистоти установки Вам, можливо, знадобиться повністю розібрати трансформатор. Виріжте всі дроти, залишаючи пару чорних шнурів, зелений кабель і деякі жовті.

Фото - Підключення блоку живлення

Зніміть зелений і чорний шнури, скрутіть їх разом і відкладіть в сторону. Перевірте правильність з'єднання чорних і жовтих проводів, після чого підключіть прилад в мережу. Переконайтеся, що прилад герметичний, кабель виходу гарненько запаяний, а інші місця контактів не стикаються.

Фото - Компактний блок живлення для світлодіодної стрічки

Після закінчення роботи, надягніть корпус на місце, включите напруга, перевірте правильність послідовності горіння світлодіодів. Як бачите, підключення трансформатора своїми руками - це досить просте завдання.

Як зробити блок живлення

Самостійно зробити блок живлення для світлодіодів досить просто. Для стрічки на 20 осередків Вам знадобиться:

1. Трансформатор на 12 Вольт, який може передавати струм на 1 А;
2. Діодний міст з конденсатором;
3. Мікросхема КР142ЕН8Б (або 7812), яка буде необхідна для радіатора (їли блок живлення гуде, то це проблема саме цієї деталі).

З'єднуємо всі пристосування за стандартною схемою і підключаємо саморобний провідник до стрічки. Зібрати блок можна в старий корпус від звичайного міні-трансформатора, в ньому ж і прихований провід. Для зручності нижче представлена ​​схема ланцюга блоку живлення для світлодіодної стрічки:

Фото - Схема ланцюга блоку живлення для світлодіодної стрічки

Фото - Схема світлодіодним стрічки з блоком

Фото - Підключення світлодіодним стрічки до мережі

Правильно з'єднати всі частини схеми не кожному під силу, тому часто вигідніше придбати вже готовий трансформатор. Купити компактний і герметичний блок живлення можна в будь-якому магазині електричних товарів.
