Опалювально-варильна піч шведка своїми руками порядовка, розташування, розміри і введення в

Ця піч була розроблена в 18 столітті в Швеції.

Король доручив академії наук розробити піч більш економічну, ніж голландка, оскільки вирубка лісів призвела до дефіциту палива.

У модель голландки внесли зміни і все ретельно розрахували. Розглянемо докладно, що це за піч, які є модифікації і правила її установки. Проект та інструкції, як робиться піч-шведка своїми руками.

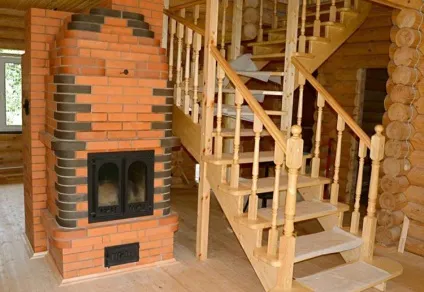

Опалювально-варильна піч-шведка: принцип роботи

Головна особливість шведок - максимальне використання першого спека.

У канальних печах він практично весь вилітає в трубу, в українських печах нагріває звід, а в шведці весь цей жар моментально розпалює варильну плиту і духовку.

Вертикальні канали розташовані за грубкою.

Піч не дуже прогрівається внизу, але сажі менше, ніж при горизонтальній схемі.

Духовка в шведці - це осередок спека. Якщо її відкрити, вже через пару хвилин кімнату обігріє тепла хвиля, яка починається від самої підлоги.

переваги

У печі-шведки дуже «гнучка» конструкція - її можна підлаштовувати під умови і бажання господаря, видозмінювати і імпровізувати з функціями. Піччю не тільки обігрівають приміщення, її можна скласти так, щоб:

готувати на ній їжу,
сушити трави;
запікати в духовці;
просушувати верхній одяг, а також взуття;
обладнати теплий лежак;
додаткові полички;
милуватися відкритим полум'ям.

Але це не все. Піч-шведка:

Має високий рівень ККД.
При хорошому ККД має невеликі розміри.
Досить швидко гріється.
Регулюється процес горіння (заслінками).
Може бути зроблена з «зимовим» і «літнім» ходом.

Піч-шведка буде віддавати на 20% більше тепла, ніж голландка, побудована з тієї ж кількості матеріалів. І на ній зручніше готувати, ніж на російській - не потрібно нахилятися і користуватися рогачем.

У варильну нішу над плитою можна ставити приготовлену з вечора їжу і закривати її заслінкою. Тоді вранці можна заощадити час на розігріві сніданку - він буде ще теплим.

Розташування

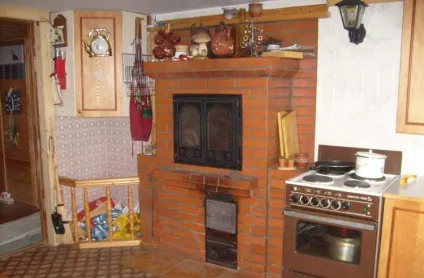

Шведку часто встановлюють так, щоб її лицьова сторона виходила на кухню, а зворотна сторона - в кімнату. Таке розташування надає печі більш компактний вигляд.

Крім того, шведка може бути:

пристенной;
кутовий;
в центрі кімнати;
вбудованої в стіну.

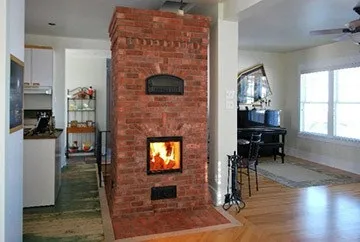

Розташування шведки в центрі кімнати

Щоб не було проблем з тягою, піч не повинна бути поблизу, збоку, навпроти вікон.

Розміри шведки залежать від:

габаритів приміщення;
зростання господині;
переваг і можливостей власника.

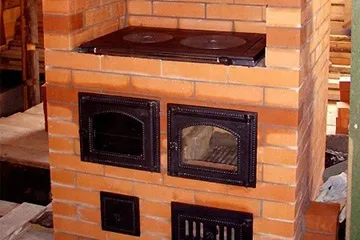

Розглянемо докладно проект варочно-опалювальної печі-шведки.

Її розміри (без урахування труби):

Довжина - 1м.20см.
Ширина - 885см.
Висота - 2м.30см.
Потужність = 5,2 кВт.
Може обігріти будинок до 30 м 2.

нюанси установки

Фундамент. Повинен розташовуватися нижче рівня підлоги. Це два ряди цегли зі злегка розширеними швами (але не більше 13мм). Гідро-і теплоізоляцією. Добре підійде базальтовий картон (в 3 шари).

Пожежна безпека. Відстань від димового каналу до стін з горючих матеріалів - не менше 37 см. І в цій стіні не повинно бути:

комунікацій;
електропроводки;
газопроводу;
водопроводу.

Щоб не робити такий відступ, можна між піччю і стіною зробити цегляну стіну. Кладка печей шведка повинна закінчуватися на 35 см. Не доходячи до стелі. Та сторона, на якій розташовуються топкові дверки, повинна бути не менше ніж в 120 см від найближчої стіни.

Піч шведка з пристенной установкою

Топливник. Його стінки обов'язково роблять з шамотної цегли.

Перекриття. Між трубою і перекриттями краще залишити невеликий зазор. Щоб на кладку печі не було тиску, якщо раптом будинок дасть усадку. Отримана щілину закривається утеплювачем.

Багато дачники не наважуються облагородити дачний будиночок грубкою, посилаючись на те, що взимку там ніхто не живе. Проте, в міжсезоння нерідко виникають проблеми з обігрівом будинку. Цегляна піч для дачі своїми руками - цілком реальний варіант заощадити і отримати повний комфорт.

Про те, як зібрати піч тривалого горіння своїми руками, дивіться тут. Креслення і технічні нюанси при будівництві.

необхідні матеріали

Для кладки варочно-опалювальної шведки знадобляться (+ по 1-2 цегли на випадок відбраковування):

Цегла червоний (тільки на саму піч) 553 шт.
Вогнетривку цеглу ША-8 = 32 шт.
Глиняний розчин.

21 х 25 см (топкова). Вона повинна бути лита, з вусами.
14 х 25 см.
14 х 14 см (для чистки) = 3 шт.

4,5 х 4,5 х 1м.20см. = 1шт.
4,5 х 4,5 х 70см. = 1 шт.
4,5 х 4,5 х 90,5 см. = 5 шт.

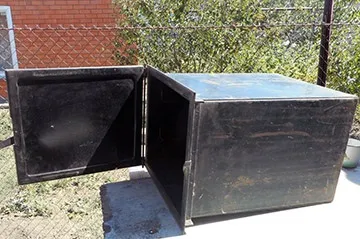

Шафа духовий для шведки

Сталеві смужки 5 х 65 см (товщина 5 мм.) - 2шт.
Засувка 25 х 13 см.
Засувка для витяжки пари 13 х 13 см.
Колосникові грати 20 х 30 см.
Духова шафа 45 х 25 х 29 см.
Плита (чавун) 41 х 71 см.
Лист для перекриття сушильних камер 80 х 90,5 см.
Сталева пластина для малої сушарки 19 х 34 см.
Лист перед топкою 50 х 70 см.

Проект опалювально-варильної печі-шведки

Перш, ніж приступати до робіт, кілька порад від пічника по кладці печей шведка своїми руками:

Перед початком робіт роздрукуйте на принтері порядовку і, щоб не заплутатися, виклавши черговий ряд, обводьте або закреслює його на плані.
Викладаючи фундамент, дуже важливо перевіряти за рівнем його горизонтальність. Втім, з рівнем періодично потрібно звіряти всі подальші ряди.
Кожна цеглина, перш ніж укласти, опускають у воду на 15 секунд. Але замочувати цеглу не можна!
Починаючи новий ряд, викладіть все його цеглини на місце без розчину, уточніть розміри, слід регулювати, а вже потім викладайте ряд.
Болгарка дуже рівно ріже цеглини потрібної форми, але від цього багато пилу, тому краще все половинки і четвертинки підготувати заздалегідь на відкритому повітрі.

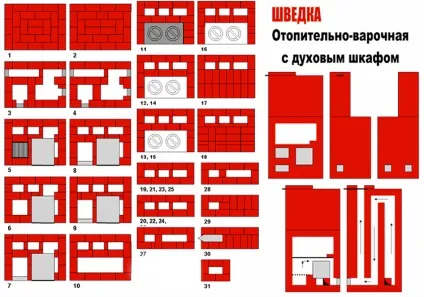

Схема порядовки опалювально-варильної печі шведки з духовкою

Розглянемо порядовку цегляної печі-шведки з духовкою своїми руками.

Відпрацьоване масло - відмінний вид палива, до того ж на відпрацюванні можна відмінно заощадити при обігріві приміщення. Піч на відпрацьованому маслі своїми руками. виготовлення печей, правила експлуатації, а також плюси і мінуси використання.

Піч-шведка з каміном

Є дві модифікації шведки з каміном:

З роздільними димоходами, коли камін просто прилаштовується до тильної сторони печі.
Димарі печі і каміна з'єднуються в один димніков.

Перший варіант зручний тим, що топити піч і камін можна порізно і одночасно. У другому ж випадку економиться будматеріали при створенні, але в подальшому топити камін з піччю можна буде тільки окремо, інакше в будинок піде чадний газ.

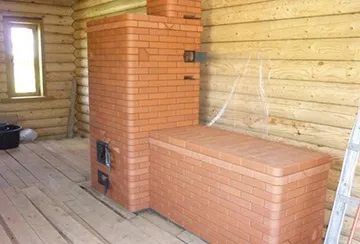

Піч шведка з лежанкою

Лежанка з підігрівом, на якій може спати людина середнього зросту, прилаштовується безпосередньо до печі на невеликій відстані від підлоги.

Тепло в неї прямує відкриттям однієї засувки.

Коли засувка закрита, лежанка не опалюється і зайве паливо на неї не витрачається.

Духовка в такій печі не передбачена.

Під ліжком можна влаштувати ящики для зберігання білизни. Воно завжди буде просохлі.

Введення в експлуатацію

Ні в якому разі не можна відразу починати топити піч-шведку. Сирого цегли вона не пробачить!

Обов'язкова умова: 2 тижні звичайної сушки (без додаткових хитрувань, просто дати відстоятися). Потім 2 тижні «гарячої» сушки.

Або підгадати, щоб закінчення будівельних робіт довелося на період хорошою, сухої погоди.
Або два тижні «протоплювати» приміщення електрообігрівачами (якщо холодно).
Потім піч підтоплюють невеликими порціями дров, щоб вона тільки злегка прогрівається. Добре б безперервно, але якщо не виходить, просто регулярно (протягом 2 тижнів).
Під час таких протопок, через прочистние дверцята накладають зім'яту папір (газетний або обгортковий). Коли папір перестане відволожуватися - можна припиняти топити.

Для періоду «гарячої» сушки не можна застосовувати березові і соснові дрова (від них багато спека і сажі). Краще використовувати осикові полінця або антрацит.

У самому кінці потрібно три дні топити піч вранці та ввечері, нарощуючи інтенсивність спека (завантажуючи спочатку мало дров, потім підкладаючи і доводячи до максимуму). Тепер піч готова до щоденної експлуатації.

Отже. Шведка підходить для невеликого житлового дама. Якщо приміщення нерегулярно опалюється або будинок багатокімнатний - більше підійде голландка. Для регулярної ж протопки можна сказати, що шведка ідеальна!
