Опалювальний щиток для металевої печі своїми руками

Кожному з нас хочеться підсилити ефективність своєї печі, так як часто її потужності не вистачає на якісний обігрів всього приміщення: опалювальна конструкція швидко нагрівається і довго остигає, витрачає великий обсяг палива і так далі. Напевно кожен чув про конструкції типу «металева піч плюс цегляний теплонакопичувальне щиток» або про захисному екрані для металевої печі. Обидва ці способу (екран і теплонакопичувальне спорудження) підсилюють потужність печі. проте екран є недостатньо ефективним. Екран частіше має дещо інше застосування:

• Найчастіше екран виконує декоративну функцію;
• Направляти потік повітря в приміщенні допомагає екран;
• Екран попереджає опіки;
• Для того, щоб зменшити інфрачервоних випромінювання встановлюють екран.

Незважаючи на всі свої плюси, екран не виконує функцій щитка. Тому теплонакопичувальне конструкція вважається альтернативною заміною екрану. Було перевірено багатьма людьми то, що печі з додатковим спорудою мають ряд переваг перед звичайними печами.

Ми перерахуємо кілька з них:

• Опалювальний щиток дозволяє нагрівати будинок в кілька разів швидше;
• Опалювальну конструкцію дуже легко зробити своїми руками;
• Цегла, з якого зроблена деталь, має високу теплопровідність і теплоємність. Завдяки цим двом показниками, піч довго зберігає тепло.

Остання властивість агрегату є дуже важливим, так як практично всі печі схильні до швидкого охолодження, а щиток повністю усуває цей недолік. Візуально теплонакопичувальне щиток являє собою об'ємну конструкцію у вигляді приставних цегляної стіни, всередині якої знаходиться чітко влаштована система циркуляції диму.

Класифікація

Дані деталі розподіляють на види за кількома ознаками.

• Щитки з товстими стінами (товщина складає півцеглини);
• З тонкими стінами (товщина складає одну чверть цегли).

Перший варіант найчастіше застосовується при будівництві опалювальних споруд, призначених для довготривалого користування, так як печі подібної конструкції мають низьку возгораемостью. При використанні другого варіанту, необхідно ретельно дотримуватися всіх правил пожежної безпеки, до того ж щитки необхідно укладати на гідроізоляційний фундамент. Також, щитки з тонкими стінами легше виготовити своїми руками.

Агрегати цих двох видів мають істотні відмінності в пристроях.

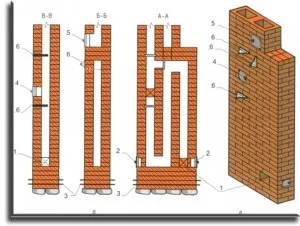

Пристрій опалювального щитка Колпакова типу: Дана конструкція складається з двох, вертикально поставлених, цегляних стін, які з'єднуються каналами. Коли гаряче повітря потрапляє всередину, система циркуляції затримує його, і завдяки високій теплоємності цегли, піч остигає дуже повільно.

Пристрій щитка канального типу

В даному випадку завжди використовується димар звивистого типу. його розташовують горизонтально або вертикально, залежно від конструкції печі. Обов'язково встановлення перемичок, які не дають нагріватися всій поверхні в літній час. Пристрій досить просте, тому часто щитки такого типу будують своїми руками.

Слід зазначити те, що конструкції обох типів повинні бути налагоджені по-різному в зимовий і літній час. Це необхідно для того, щоб в жарку пору року можна було користуватися піччю без нагріву стін (в печах з опалювальним щитком канального типу потрібно перекрити труби, де відбувається циркуляція повітря, вищезазначеними засувками), а взимку використовувати всі можливості грубки з теплонакопичувальне щитком, і тим самим домагатися максимально можливого обігріву.

вибір матеріалів

Якщо ви вирішили будувати щиток своїми руками, то найкраще це робити з якісного звичайного цегли. Бажано використовувати матеріал був рівним і без сколів. Товщина стінки, в ідеалі, повинна становити півцеглини. Цей розмір вважається найбільш оптимальним і ефективним при використанні печі, так як з даної товщиною забезпечено максимально швидке нагрівання, і максимально швидке охолодження щитка. Цегла повинна бути порожнистим. Слід зазначити, що правильно покладений цегла підвищує коефіцієнт корисної дії печі на 35 відсотків!

Правила безпеки при установці

Спочатку потрібно укласти фундамент цеглою (якщо він відсутній) і постелити на нього лист гідроізоляційного матеріалу. це убезпечить щиток від намокання (як правило, використовують руберойд, так як він є найбільш оптимальним варіантом в плані ціни і якості). Необхідно, щоб підстава була міцним. При самій установці щитка необхідно враховувати всі вимоги пожежної безпеки. Всі стики і шви повинні бути ретельно забиті і згладжені спеціальним розчином або кладки сумішшю. Також рекомендується замазувати шви між горизонтальними рядами цегли не стандартним цементним розчином, а глиняного масою (глина повинна бути певного відсотка жирності)

Як виготовити опалювальний щиток для металевої грубки своїми руками

На сьогоднішній день магазини пропонують величезний вибір всіляких теплонакопичувальне конструкцій, проте виготовити щиток своїми руками зовсім не важко.

Для спорудження щитка своїми руками нам знадобляться такі інструменти:

Матеріали будуть необхідні наступні:

• Вогнетривкі цеглини (кількість потрібно вибирати відповідно до того, якого розміру ви хочете опалювальний щиток);
• глина;
• пісок;
• Гідроізолювальний толь;
• Спеціальні прочистние дверцята;
• Решітка для вентиляції;
• Кілька штук димових перемичок.

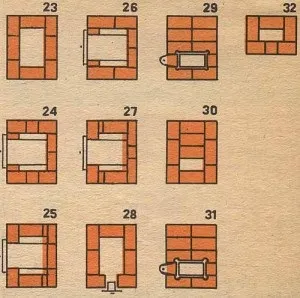

алгоритм кладки

Спорудження опалювального щитка починається з кладки і гідроізоляції фундаменту. Розчин в фундаменті вирівнюють за допомогою рівня, залишаючи 10 сантиметрів до рівня підлоги. На висохлий шар укладають цеглу та лист гідроізоляційного матеріалу (як правило, використовується руберойд), намічають край конструкції. Потім кладуть другий шар цегли, остаточно порівнюючи його з рівнем підлоги. Послідовність спорудження фундаменту однакова для всіх типів теплонакопичувальне щитків. Послідовність укладання поруч наступна:

• 1 ряд повністю вкладається цеглою;
• 2 викладають, дотримуючись Покровці;
• 3 ряд будується також як і 2;
• В 4 ряду встановлюються чистки і залишають віконце, яке буде служити сполучною каналом;
• 5 ряд укладається по типу 4, слід звернути увагу на шви;
• У 6 ряду залишають два канали;
• Починаючи з 7 ряду до 25, всі цеглини слід укладати по порядовке
• На рівні 10, 11, 17, 23 і 24-го рядів застосовують іншу кладку, це забезпечує більш міцну зв'язку швів;
• У 10, 18 і 24 рядах необхідно встановити димову засувку праворуч;
• На рівні 21 і 22 шарів встановлюють самоварники, який буде перекритий на 27 ряду, що об'єднав 2 лівих каналу в один загальний.
• На 28 ряду потрібно поставити ще одну перемичку, а 29 викладають, відповідно до порядовкой.
• На 30 ряду перекривається канал зліва, а також знову встановлюється засувка.
• На 31 і 32 шарах необхідно забезпечити перекришу і перев'язку швів;
• Рівні 33, 34 і 35 рядів укладають на підставі порядовки, а на фінальному - 36 шарі обов'язково дбають про те, щоб залишити канали (вентиляційний з димовим).

Отже. Ми розібрали, що таке опалювальний щиток для металевої грубки і встановили його своїми руками.
