Оголовок для гвинтової палі функції і методи зруб
функції оголовків
При установці гвинтових паль на проектну глибину не завжди вдається домогтися однакової висоти їх розташування над поверхнею грунту і забезпечити ідеально горизонтальну площину для будівництва об'єкта.
Навіть невеликі перекоси можуть негативно позначитися на довговічності будівлі. Тому був знайдений простий вихід з даної ситуації - виконувати зруб або зріз оголовок опори для кожної гвинтовий палі.

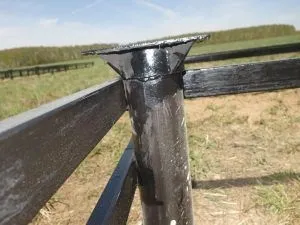

Розмір оголовків може бути ідентичним поперечним перерізом паль, але при цьому мати різні форми: круглу, квадратну, багатокутну або таврову. Проектувальник вибирає потрібну форму в залежності від особливостей проекту з метою забезпечення міцного з'єднання з деталями ростверку або несучої конструкції.
Види наголовники гвинтових паль
Після зрізу оголовків гвинтових паль на них необхідно закріпити наголовники, які подразделаются на наступні типи:

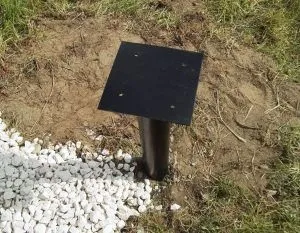

- Т-образні. Для закріплення їх встановлюють у внутрішню частину палі і приварюють до оголовків або закріплюють на болти. Верхня частина призначена для закріплення плитного або балочного ростверку.
- П-подібні. Одягаються поверх опори і кріпляться до зовнішньої частини палі. При цьому важливою умовою для монтажу є збіг зовнішнього розміру палі з внутрішньою частиною оголовка для створення нерухомої конструкції. Призначений для установки тільки балок ростверку, ширина якого дорівнює ширині кріплення опори.
Вибір зварного з'єднання для наголовники обумовлений максимальною міцністю і можливістю ізоляції внутрішньої частини палі від зовнішнього середовища. Виняток негативного впливу на внутрішню конструкцію опор дозволяє домогтися максимально можливого терміну їх служби.
Роз'ємне з'єднання на болтах здатне витримувати менші навантаження, ніж в разі застосування зварювання, однак дозволяє багаторазово застосовувати опори і переносити об'єкт на нове місце без пошкодження конструкції. Тому їх застосовують для будівництва малоповерхових будівель і допоміжних об'єктів.
Методи зруб оголовків
Зрубування оголовків паль може виконуватися одним із таких способів:
- ручним, із застосуванням портативних інструментів;
- автоматичним ріжучими фрезами;
- спеціалізованим гідравлічним устаткуванням.
Вибір певної технології залежить від обсягу робіт, вимог до точності обробки і наявності достатнього місця для застосування конкретного інструменту.
ручний метод
Обробити оголовки паль ручним способом досить складно і трудомісткий. Тому даний спосіб непридатний при будівництві відповідальних споруд, але цілком виправданий при зведенні огороджень, малоповерхових будівель і підсобних будівель. Він відрізняється дешевизною і відсутністю необхідності залучення фахівців зі спецобладнанням.

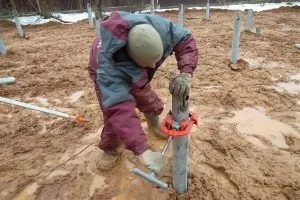

Для ручної зруб гвинтових паль застосовують гідравлічні ножиці. Процес відрізняється простотою і не вимагає наявності кваліфікації робітників. Його суть полягає в наступному:
- На палю одягається і фіксується спеціальна насадка у формі кільця на лінію зрізу.
- Ножицями відрізається зайва частина опори вздовж насадки.
Вся процедура зрізання займе не більше 15 хвилин, в залежності від діаметра палі. Однак якість зрізу при цьому не буде ідеальним і буде потрібна додаткова обробка.
Метод із застосуванням ріжучих фрез
Устаткування для зрізання оголовків за допомогою фрез застосовується для будь-яких типів паль, виконаних з будь-якого матеріалу. Це дозволить на одній будмайданчику зводити різні об'єкти завдяки універсальності інструменту.
Зрізання може проводитися в ручному або автоматичному режимі, що дозволяє професіоналу виконати роботу максимально точно і якісно. Основна складність методу полягає в правильному виборі відповідного різця і його позиціонуванні щодо гвинтовий палі.
При виборі фрези за розміром більше внутрішнього діаметра опори велика ймовірність пошкодити ріжучу частину з-за перегріву або стінки палі, які можуть втратити механічні властивості через неправильне температурного режиму.
Менший діаметр фрези не дозволить виконати якісний розріз. Тому рекомендується використовувати фрезу з діаметром, рівним товщині стінок, і грамотно вибирати режими роботи інструменту.
Послідовність дій така:
- Проводиться розмітка паль.
- Підбирається різець під конкретні умови роботи.
- Налаштовується інструмент на необхідну кількість обертів.
- Проводиться зрізання по кільцю або до центру палі.
- Через певні проміжки часу робиться пауза для охолодження кромки фрези.
Якщо застосовувати інструменти з водяним охолодженням фрези, то можна істотно підвищити продуктивність праці за рахунок відсутності необхідності періодичних зупинок.
Метод зрізу оголовків за допомогою гідравлічного обладнання
На відміну від попередніх двох методів, спосіб з використанням гідравлічного обладнання вигідно відрізняється не тільки універсальністю застосування, а й високою точністю зруб гвинтових паль.
Навісне обладнання може бути легко змонтований на будь-яку техніку з гідравлічним приводом достатньої потужності, наприклад, екскаватор або трактор. Це дозволяє істотно економити фінанси на оренду додаткової техніки, а також не захаращувати місце на будмайданчику.
Принцип роботи гідравлічної зруб полягає в закріпленні поршнів з різцями по діаметру палі, які одночасно і синхронно впливають на матеріал і, таким чином, видаляють зайву частину опори.
Коли ріжучий зуб уперся в стінку палі з одного боку, то зуб з протилежного боку збільшує свій тиск. Завдяки такій послідовності роботи механізмів досягається рівномірний зріз з високою точністю.
Рекомендуємо подивитися, як виробляється обрізка палі за допомогою гідравлічного обладнання.
Технологія приварювання оголовка

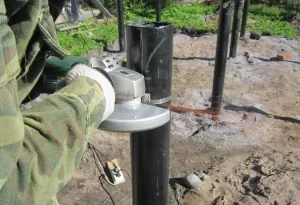

Для приварювання наголівника необхідно провести підготовчі роботи. Вони полягають у видаленні захисного покриття з гвинтовою палі в місці зварювання. Для цього застосовують болгарку зі спеціальною насадкою або щітку по металу. Після цього перевіряється будівельним рівнем якість зрізу і при необхідності виконується коригування.

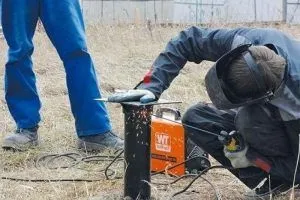

Зварювання проводиться із застосуванням електродів з розміром перетину 3 мм. Величина струму повинна бути в межах 95-100 А. Виставляється наголовник у вертикальне положення, а потім по діаметру опори формується три точки зварювання, які дозволяють тимчасово закріпити конструкцію. Після цього формується зварний шов уздовж розмітки.
Зварений шов слід виконувати так, щоб залишався завареним відрізок довжиною 1-2 см. Таке рішення дозволить забезпечити вентиляцію внутрішньої частини опори з метою запобігання утворенню в ній конденсату.
висновок

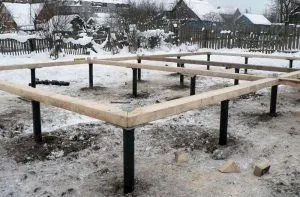

Оголовок гвинтовий палі грає важливу роль в конструкції столбчатого підстави, так як дозволяє забезпечити надійне кріплення наголівника і міцну опору для сприйняття навантаження будівлі з метою її рівномірної передачі грунту. Підготовка оголовка гвинтових паль під установку наголівника є важливим етапом закладки фундаменту палі.
Вона вимагає особливої акуратності і уважності при проведенні перевірок якості кожного етапу. Для виконання зруб оголовка потрібно ретельно вибирати відповідний метод в залежності від безлічі факторів, що впливають.
