Оголовки паль - призначення, будову і монтаж
Після досягнення міцного несучого шару вгвинчування палі припиняється. Тепер її треба обрізати і наповнити бетоном. Фінал монтажу пальового фундаменту - закріплення на обрізаних кінцях опори оголовків для гвинтових паль. На них буде фіксуватися обв'язка з швелера. бруса або інша цокольна конструкція. Форми оголовків різні, найпростіша - зварна: у вигляді металевої плити і насадні кільця з ребрами жорсткості.
призначення оголовків
Оголовком палі називають верхній торець опори. На нього спирається балка ростверку або плита. З цієї причини все оголовки свайне частини підстави треба розташовувати на одному рівні. Якщо ця умова не дотримується, балки і плити ростверку лягають на палі з перекосом, що призведе до погіршення несучої здатності фундаменту.
На жаль, процес монтажу паль не припускав розташування оголовків на одній лінії. При зануренні гвинтових паль ця процедура досить скрутна, а в процесі забивання вирівняти палі в одній площині просто неможливо. Вихід простий: після заглиблення в грунті опори відрізають або срубивают під рівень з правильною горизонталлю.
Розмір оголовка залежить від діаметра корпусу палі і питомої ваги конструкції, яка припадає на плиту оголовка. Внутрішній діаметр труби оголовка трохи перевищує зовнішній розмір палі, щоб щільно, вільно і глибоко на неї вдягатися. При значних навантаженнях на вісь ростверку застосовуються посилені оголовки. Їх виготовляють з якісної сталі з чотиристоронніми косинками і покриттям антикорозійним складом.
Оголовки за розміром ідентичні габаритам і контуру поперечного перерізу палі. Форма оголовків многовариантна: кругла, квадратна, таврових, багатокутна. Розмір верхньої частини палі буде залежати від її типу. Для прикладу, габарити оголовка гвинтовий палі можна вписати в коло Ø 10,8 -32,5 см. Ж / б палі випускають у формі квадрата состорони 20 - 40 см. Палі з дерева можна вписати в неправильну окружність Ø 18 - 32 см.
Оголовок гвинтовий палі є перехідною деталлю, що з'єднує голову бетонної палі з деталями ростверку. Вид оголовка залежить від типу будови. Будинок з газоблоку можна будувати на фундаменті з гвинтових паль без оголовків: вкручені палі пов'язують швелером і укладають на них з / б плиту. Для каркасного або будинку з бруса присутність оголовків бажано. До палі він прикріплюється як кришка. Зазвичай такий оголовок фіксується жорстко і закріплення зварюванням не вимагає.
типи оголовків
Форма оголовка може бути двох видів: Т-образна і П-подібна. Всі вони встановлюються на стрижні палі після обрубки або обрізки верхньої його частини. Технологія монтажу будь-якого варіанту частини оголовка залежить від типу палі. Наприклад, оголовок гвинтовий палі монтується на зварювання, а для ж / б палі встановлюється шляхом заливання в опалубку, яка монтується поверх зрубаного торця.
На Т-образний оголовок або на гладкий торець монтується балочний і плитний ростверк. В такому випадку опори заглиблюють в горизонтальну частину фундаменту або підпирають балку і плиту ростверку. На П-образних оголовках укладаються тільки балки з умовою, що ширина П-подібної скоби збігається з товщиною балки.

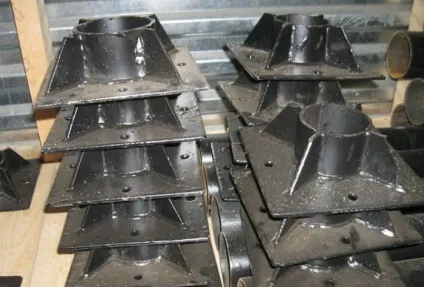

Оголовки бувають приварені і знімні. При ручному монтажі опор використовують знімні оголовки. Підходять вони і для важкого грунту. Якщо паля вкручується тільки на глибину промерзання, решту труби зрізають і надягають оголовок. Знімні оголовки мають стакан, 3-6 косинок і квадрат. Габарити оголовка: 150х150 або 200х200, для кутових паль можуть бути і більше - 150х300 або 200х400.

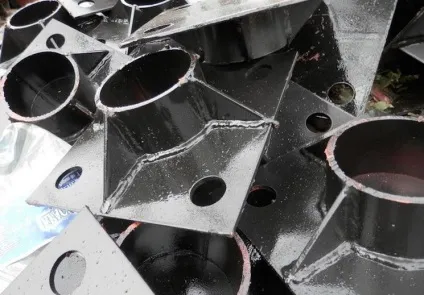

Для паль, які вкручують ямобур, використовують оголовки привареного типу. Їх перевага в тому, що коли вони знаходяться зверху, всередину опори не потрапляє вода і кисень, тому паля менше піддається корозії. Оголовки привареного виду мають також 3-6 косинок і диск Ø 150, 200, 250 мм з 6-ма отворами.
Особливості монтажу оголовків
Зрубування оголовків паль
Зруб оголовків виконують після забивання або запресовки паль. Видаляють ділянку ж / б опори, який височить над рівнем горизонталі ростверку.
Розмір ділянки, який підлягає видаленню, розмічають маркером на стрижні палі. Визначають положення маркера за допомогою рівня (гідравлічного або лазерного) по контрольної опорі.
Стандартне обладнання, яке використовується для Зрубування паль, ─ гідравлічні ножиці і відбійний молоток. Ручний відбійний молоток ─ варіант бюджетний, завдяки невисокій його вартості. Гідравлічні ножиці мають більш високі показники і якості зрізу, і швидкості зруб, але їх вартість ─ десятки тисяч рублів.
Алгоритм зруб відбійним молотком:
- На палях намічають лінію зрізу.
- За допомогою молотка проробляють борозну навколо опори по наміченої лінії.
- Вертикальними помахами відмовляють від опори шматки бетону, залишаючи тільки армирующий каркас.
- На останньому етапі арматуру можна зрізати або з'єднати з армуючим каркасом ростверку.
Продуктивність при такій технології ─ в середньому 12-15 опор в зміну. Важко прогнозувати і якість роботи, так як грубий інструмент здатний зруйнувати і частина опори під лінією зрізу.

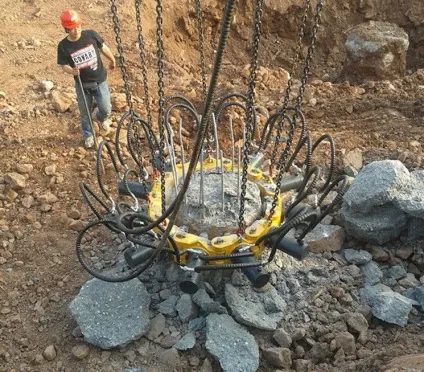

Гідравлічні ножиці працюють простіше: насадка у вигляді кільця надівається на опору, орієнтуючись на лінію зрізу. Потім ріжучакромка ножиць практично відкушує бетонну частина опори, не зачіпаючи арматури. Вся операція займає до 10 хвилин. Якість лінії зрізу незрівнянно з результатом роботи молотка.

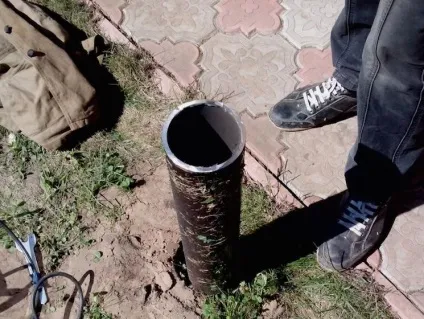

Зрізання оголовків паль
Оголовок опори можна не тільки сколювати, але і зрізати. Технологія підходить для паль всіх типів, адже різати можна і метал, і ж / б, і дерево, змінюють тільки ріжучий інструмент: диск, ланцюг, фрезу.

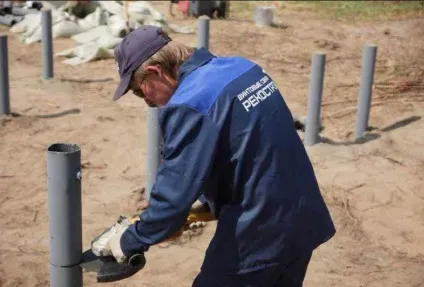

Для зрізання оголовків паль застосовують ручну або верстатний різальний або абразивний інструмент. Стандартний різак - це стрічкова або дискова пилка, абразивний - углошлифовальная машина (болгарка). Технологія зрізання від виду інструменту не залежить.
- На опорах позначають маркером лінію зрізу.
- Включають болгарку або абразивний круг, витримавши робочі обороти.
- По розміченій окружності проводять калібруючу борозну, і пересувають інструмент по колу або по прямій. Нагрівання палі і ріжучого інструменту попереджає охолоджуюча рідина.
Цей метод відрізняє висока продуктивність і порівняно низька вартість інструменту. Мінусом можна вважати неможливість збереження арматури: каркас зрізається разом з оголовком. До того ж, ріжучий інструмент швидко зношується. Стрічку або диск відновлюють, оновлюючи кути на зубах, а абразивний круг сточується повністю. Використовуючи цю технологію, треба запланувати витрати на заміну ріжучого інструменту.
Установка оголовка на палю

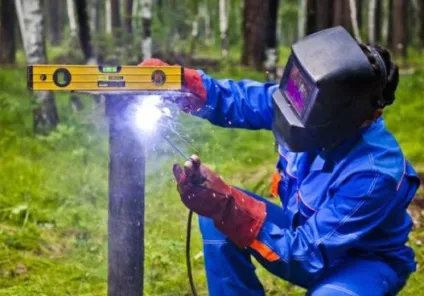

Монтаж фундаменту з гвинтових паль закінчується закріпленням на кожній опорі оголовка. Перед початком зварювальних робіт місце зачищають від фарби. Оголовок встановлюють на палю і перевіряють стан рівнем. Якщо майданчик не вкладається суворо по горизонталі, треба усунути причину кривої посадки.
Напилком відзначають край оголовка, знімаючи фарбу до шару металу. Зачистка проводиться болгаркою по наміченої лінії шириною 20-30мм. На болгарку можна встановити зачисні диск або корд щітку. Останньою вистачає на зачистку швів і фарби на 20 палях. Знімають фарбу і на кромці оголовка. Для цього більше підходить диск.

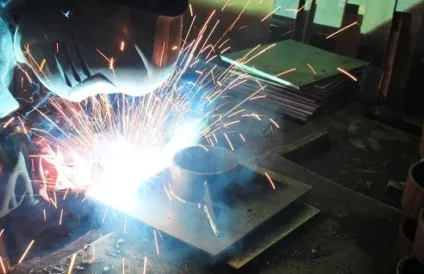

Приварка оголовка можлива за допомогою інверторного перетворювача. Електроди використовують універсальні (3 мм), зварювальний струм ─ 90-100А.
Стандартна схема зварювання:
- Установка оголовка в правильне положення з контролем горизонтальній площині.
- Прихоплювання оголовка в 2-3 місцях точкової зварюванням.
- Приварювання оголовка по всьому периметру, з залишенням відрізка шва 10-20 мм для вентиляції оголовка всередині.
На останньому етапі за допомогою молотка і щітки треба видалити шлак, і, поки паля ще тепла, зачищені місця треба покрити фарбою. Отримуємо міцне захисне покриття.
