Огляд процесорного кулера evga acx cpu cooler
Упаковка і комплект поставки

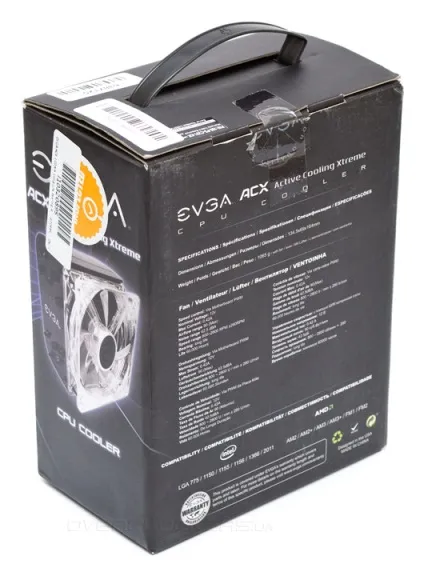

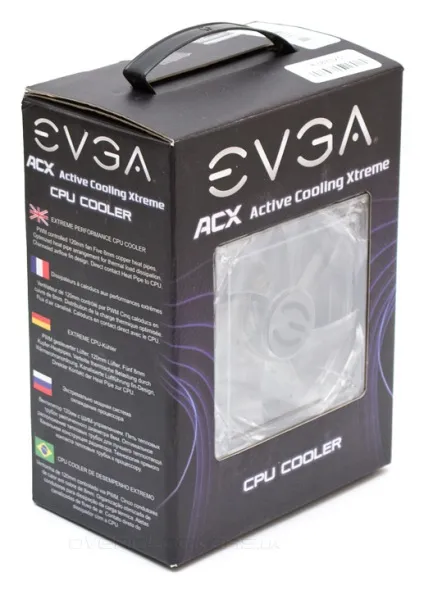

Упакований кулер гідно. Обгортка коробки в міру інформативна, технічні відомості і маркетинговий текст переведені тут відразу на п'ять мов. Спереду є невелике квадратне віконце, через яке видно прозорий вентилятор, а зверху знаходиться м'яка ручка для перенесення.

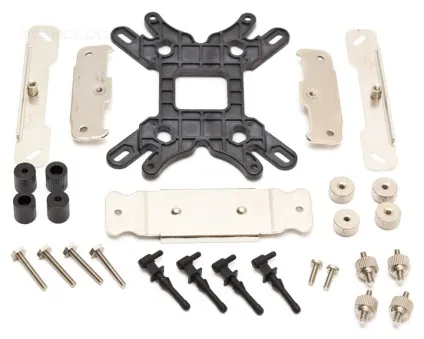

Тіло радіатора надійно захищене від пошкоджень товстим шаром спіненого матеріалу, а вентилятор закритий пластиковою накладкою. Аксесуари та запчастини від кулера містяться в окремій чорної коробочці.

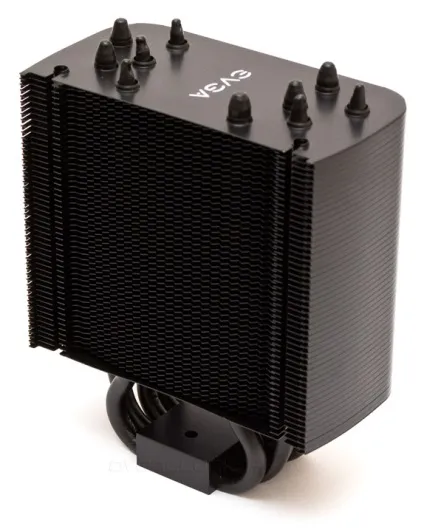

Екзотична особливість зовнішності кулера від EVGA - його забарвлення. Хоча на вигляд це звичайний баштовий охолоджувач з класичним U-подібним розташуванням теплових трубок, вся його поверхня, за винятком підстави, покрита чорним матовим складом, що нагадує звичайну фарбу. І виглядає солідно і підходить по гамі практично в будь-яку збірку, на відміну від сріблястих процесорних кулерів.

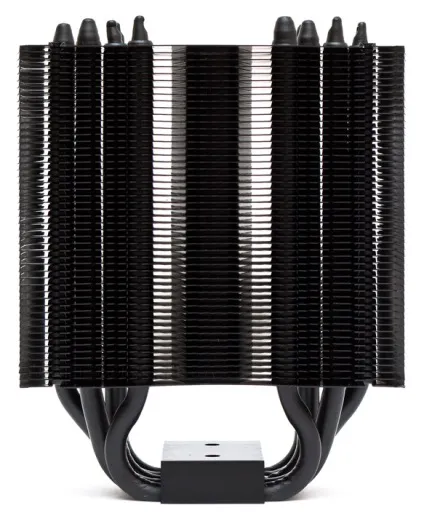

Якщо дивитися на радіатор у фронтальній проекції, ми побачимо 51 ребро, розставлене з зазором в 2 мм. Сумарна площа розсіювання даного кулера складає близько 9 000 см², що є серйозною заявкою на лідерство в своєму сегменті. Теплові трубки проходять через пластини віялоподібно, тобто повітря примусово буде обдувати їх все по дорозі. Це добре для охолодження при високих швидкостях крильчатки і високому статичному тиску потоку, але на низьких оборотах продути таку конструкцію складніше.

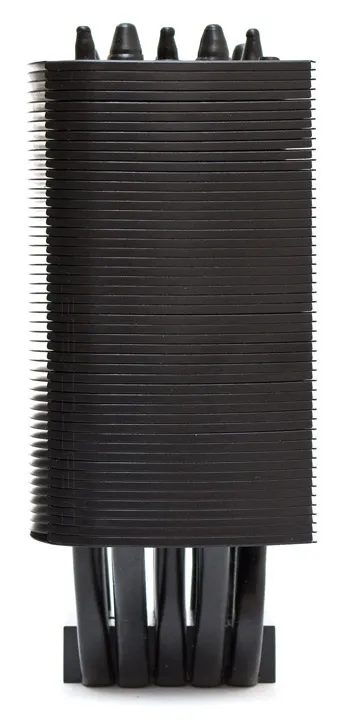

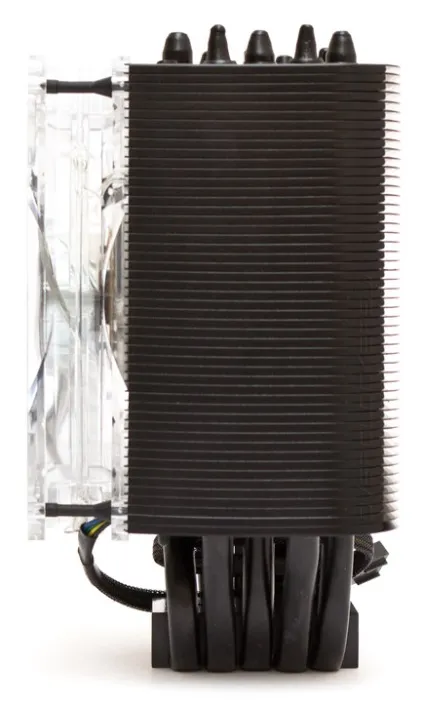

У поперечному розрізі всі теплові трубки розведені вертикально - ніщо нікуди не відхиляється від своєї площині. Грані закриті вигинами пластин, що направляють потік строго через радіатор.

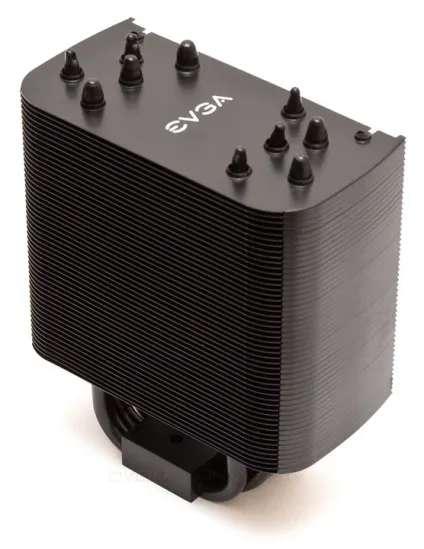

Якщо дивитися зверху, кулер виявляється плоским в передній частині і заокругленим в задній. Конфігурація теплових трубок чимось нагадує два розбіжних в сторони крила. Кінці трубок запаяні неоднорідне, що злегка псує загальну ідилічну картину. Посередині на чорному тлі красується логотип EVGA.
Тримач підстави кулера являє собою цілісний брусок з двома направляючими отворами для кріплення планки. Радіаторні пластини мають характерні аеродинамічні оптимізації у вигляді пилоподібного краю.

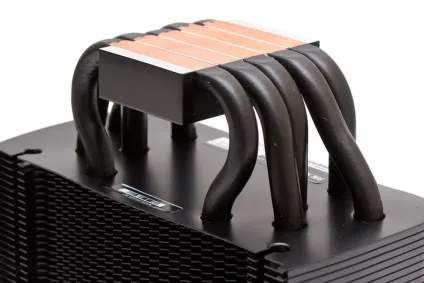

Підошва кулера зроблена за технологією прямого контакту. П'ять мідних теплових трубок прокладені в підставі з зазором в 1,4 мм. Підстава позбавлене чорної фарбування з метою поліпшення теплопровідності і для більшої рівності поверхні.
Замість традиційних 6-мм в діаметрі теплових трубок, в цьому кулері застосовані 8-мм. Тому і виглядають вони переконливо. Трубки дуже щільно впресовані в утримує їх разом металевий брусок. За великим рахунком тут повинна була б застосовуватися пайка, але візуально її слідів не виявлено. Саме підставу дуже рівне і на дотик нагадує добре відшліфовану цільну підошву.

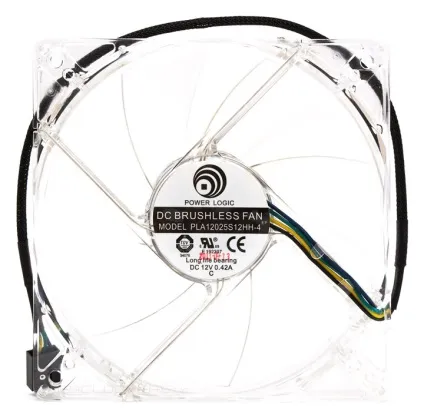

Прозорий 120-мм вентилятор з червоним підсвічуванням виготовлений фірмою Power Logic. Підшипник самий звичайний - поліпшена втулка ковзання. Довжина чотирьохконтактного шнура харчування в оплетке - 300 мм.
Із зовнішнього боку на роторі наклеєний логотип EVGA. Діапазон швидкостей пропелера вкрай широкий, регулюється за допомогою ШІМ і становить від 800 до 2600 об / хв. Найбільш безшумний варіант роботи в просте (якщо система зібрана в корпусі), це 1000 об / хв при 40 дБ (А) або нижче. Будь-яке перевищення даного порогу вже стає відчутним на слух і закінчує завиваннями вентилятора на максимумі, наприклад при 2600 об / хв рівень шуму досягає 68 дБ (А). Особливих паразитних шумів від крильчатки і двигуна чутно не було, хоча у підшипника все ж відзначається легка незбалансованість і вібрація.

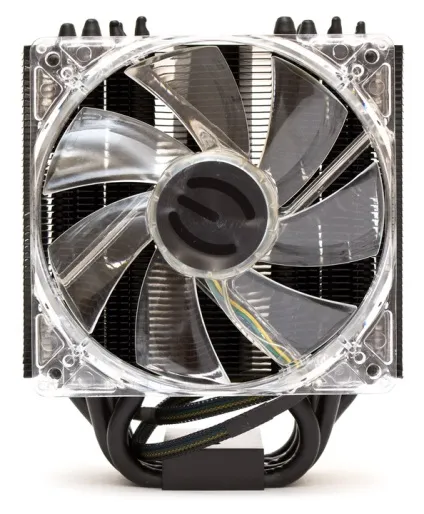

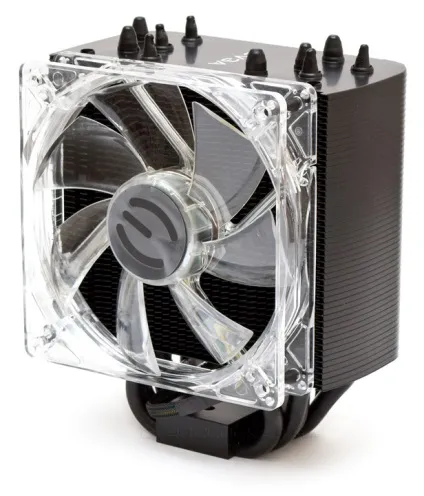

При установці вентилятора на радіатор видно, що він чітко накриває собою всю секцію, втрати повітря на вході будуть мінімальними. Пропелер не стирчить за габарити радіатора.
З огляду на особливості гумових кріплень вентилятора, його положення по висоті регулювати неможливо. А це означає, що потрібно відповідально підійти до підбору висоти оперативної пам'яті, яка з великою ймовірністю перетинається з площиною пропелера.
Перейдемо до установки і тепловому тесту.
Монтаж процесорного кулера EVGA ACX CPU Cooler буде продемонстрований на прикладі роз'єму Intel LGA1155. Процес починається із збірки підсилювальної пластини, яка, до слова, є пластмасовою (а не металевою, як це зазвичай буває). Через потрібні отвори просовуємо гвинти. Вони ніяк не фіксуються.

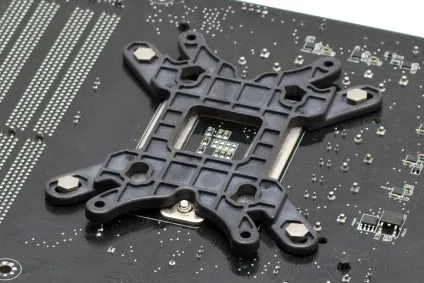

Докладаємо зібрану підсилювальну пластину до зворотної сторони материнської плати, потрапляючи гвинтами в кріпильні отвори.

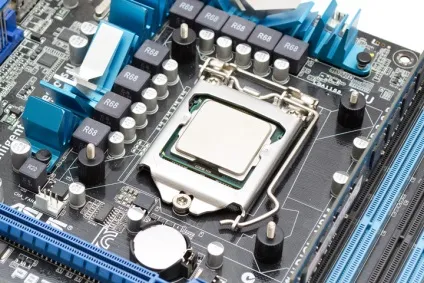

З лицьового боку материнської плати нагвинчуємо на гвинти пластмасові бочки-підставки.

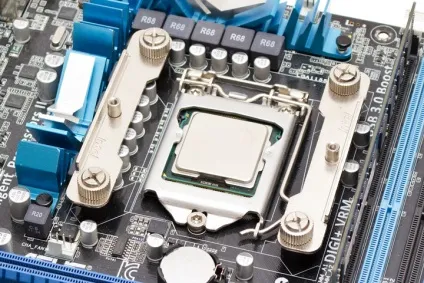

На підставки накладаємо кріпильні лапи і фіксуємо їх за допомогою гайок. Для надійності їх краще дотягнути викруткою.
Укладаємо кріпильну планку на основу кулера зверху, потрапляючи виступами в відповідні пази.

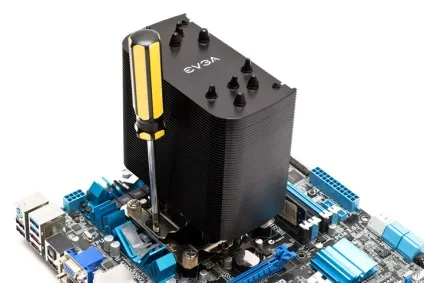

Наносимо термоінтерфейс, ставимо радіатор на місце і фіксуємо за допомогою викрутки і двох маленьких гвинтів кріпильну поперечну планку до встановленим на платі кріпильних лапах.
У вентилятор протягуємо м'які гумові кріплення. Слідкуйте, щоб їх Г-образні хвостики були орієнтовані в протилежних напрямках один від одного. Інакше потім вентилятор може бути дуже проблематично зняти, особливо в тісному корпусі.

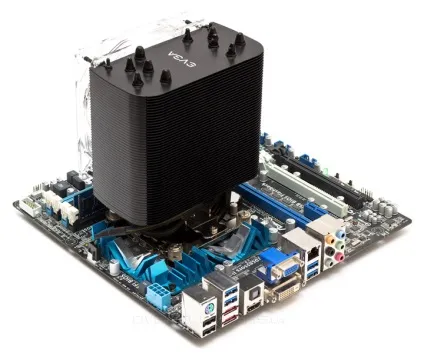

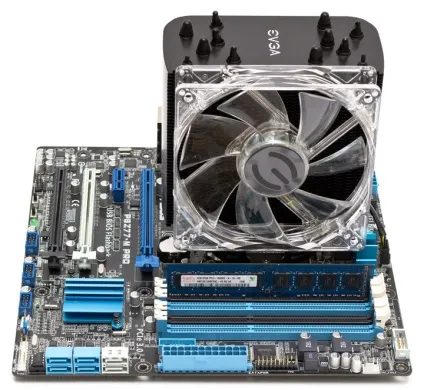

Встановлюємо вентилятор на радіатор, потрапляючи гумовими кріпленнями в отвори зверху і знизу кулера. Не забуваємо підключити харчування до пропелеру. Ось так симпатично і акуратно виглядає конструкція в зібраному вигляді.
Перший слот розширення PCI залишається повністю відкритим.

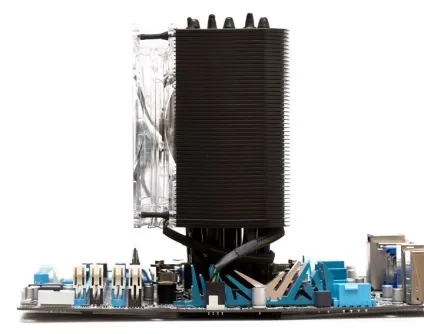

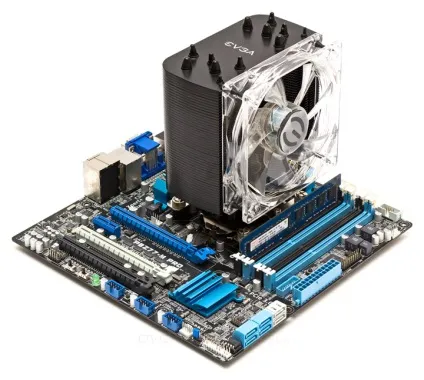

У оперативної пам'яті накривається вентилятором перший від процесора слот. Допустима висота планок пам'яті тут - до 38 мм.
Ззаду, за кольором, більш ніж достатньо місця для будь-яких маніпуляція з роз'ємами. Тим більше що установка другого витяжного вентилятора на радіатор не передбачена штатними засобами.
Відбиток термоінтерфейсу вийшов просто чудовим. Він свідчить про абсолютну рівності підошви кулера і дуже високій силі його притиску. Хоча, як бачимо, на маленьких кришках процесорів Intel серій LGA115x поміщається всього три 8-мм теплові трубки, а ще дві залишаються не при справах.
Ефективність відведення тепла кулером EVGA ACX CPU Cooler порівнювалася з одним з кращих і найбільш поширених бюджетних кулерів - Zalman CNPS10X Performa.
Для тестування ефективності кулера EVGA ACX CPU Cooler використовувався стенд на базі платформи Intel LGA1155 в такій конфігурації:- процесор: Intel Core i7-2600K (3,4 @ 4,5 ГГц, 1,104 В; 1,352 В);
- материнська плата: ASUS P8Z77-M Pro (Intel Z77);
- пам'ять: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотільний накопичувач: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb / s);
- блок живлення: be quiet! Dark Power Pro 10 (550 Вт);
- контролер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для вимірювання рівня звукового тиску, використовувався шумомір UNI-T UT352. Всі виміри проводилися в тихому приміщенні без сторонніх джерел звуку. Шумомер розташовувався на відстані 10 мм від переднього підшипника системи охолодження, змонтованої на материнську плату. Рівень фонового шуму становив 33 дБ (А).
Подивимося на графік температур для кожного рівня обертання вентиляторів.
А по достоїнств варто пройтися окремо. П'ять 8-мм теплових трубок і величезна площа розсіювання тепла дозволить даному кулеру без проблем впорається з будь-яким сучасним процесором. Відмінна обробка основи і високий ступінь її рівності підсилюють ефект від застосування тут прямого контакту теплових трубок. Система кріплення виконана на зразковому рівні, як по універсальності, так і по зручності. Потужності вентилятора цілком вистачає для оверклокерських експериментів «з коробки». І все це надається покупцям за досить гуманною ціною.
