Блок живлення CHIEFTEC CTG-500-80P - найпотужніший з серії A-80, примітною тим, що це перша недорога лінійка блоків живлення, відповідна високим стандартам ефективності 80 PLUS. Особливість моделей цієї серії також в тому, що вони розроблені спеціально для Європейської зони з високими стандартами якості напруги електромережі і мають тільки одну фіксовану вхідну напругу живлення рівну 230 В (на відміну від більшості джерел живлення з двома межами вхідних напруг або просто з одним великим діапазоном робочих напруг від 100 до 240 В). Тому даний блок живлення підійде для місць, де немає проблем з електроживленням, ну або вимагає хороший стабілізатор живлення.

Отже, розглянемо блок живлення CHIEFTEC CTG-500-80P ближче.

Поставляється блок живлення CHIEFTEC CTG-500-80P в OEM-комплектації (без упаковки і шнура живлення), плюси цього - підвищена доступність в результаті економії, а мінуси - відсутність супутньої інформації. Втім, останнє завдання вирішує наш огляд.

Специфікація CHIEFTEC CTG-500-80P:

Зовнішній вигляд

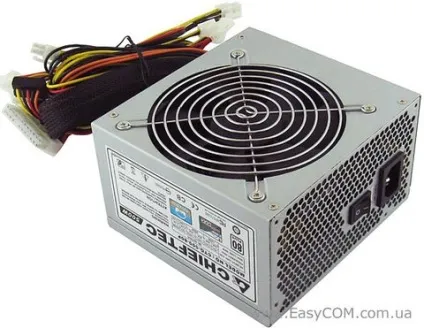

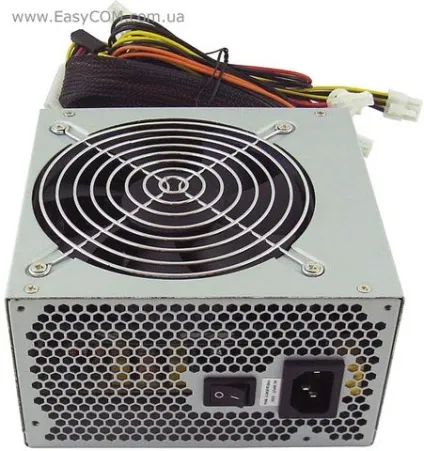

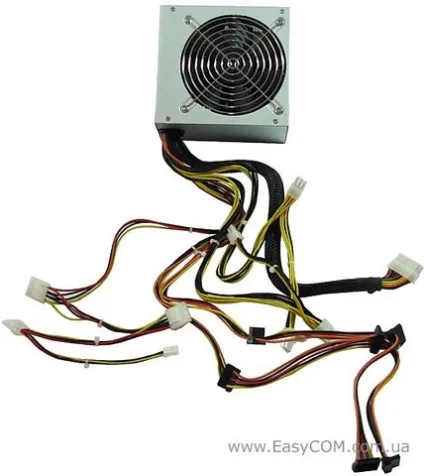

Блок живлення CHIEFTEC CTG-500-80P має стандартні розміри: 140х150х87мм. Його корпус - з SECC стали білого кольору. 120 мм вентилятор системи охолодження закритий вентиляційною сіткою типу «гриль», а задня панель - вентиляційною сіткою з шестикутними отворами на кшталт сот. Кнопка відключення від електромережі і роз'єм для підключення шнура живлення розташовані на задній панелі.

Розглянутий блок живлення оснащений двома 6-контактними роз'ємами PCIE і 8-контактним роз'ємом для живлення процесора, для живлення периферійних пристроїв - три роз'єми PATA з «лапками» для зручності від'єднання і цілих шість роз'ємів SATA - все відповідно до вимог сучасності: саме роз'єми SATA сьогодні найбільш поширені у накопичувачів. Загалом, кількості роз'ємів досить для збірки ігрової системи середнього класу. Як невелику економію на проводах можна розглядати наявність ліній, що відгалужуються, на кабелі живлення з 8-контактним і 4-контактним роз'ємом живлення процесора, а також двох 6-контактних роз'ємів PCIe.

Всі роз'єми і довжина проводів блока живлення CHIEFTEC CTG-500-80P:

Довжина проводів до роз'єму (роз'ємів), см

Блок живлення CHIEFTEC CTG-500-80P потужністю 500 Вт має дві «віртуальні» лінії живлення +12 В з навантажувальною здатністю по 20 А кожна. Якщо порівнювати CHIEFTEC CTG-500-80P з деякими моделями блоків живлення такої ж потужності 500 Вт, наприклад CHIEFTEC APS-500C, то ми бачимо, що в нашій моделі можливості лінії 12 Вт збільшені з 18 А до 20 А, а ось можливості менш актуальних ліній +5 В і +3,3 В зменшені до 120 Вт, замість 130-150 Вт.

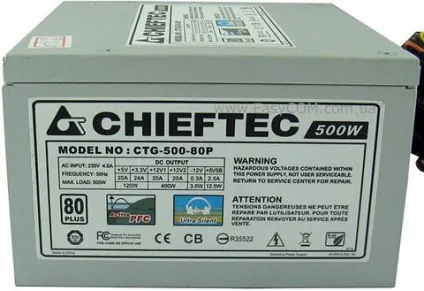

На етикетці блоку живлення CHIEFTEC CTG-500-80P відзначається підтримка стандарту високої енергоефективності 80 PLUS, а також відповідність стандартам по обмеженому вмісту шкідливих речовин RoHS і сертифікація організаціями CUL, TUV, CB.

розбираємо блок

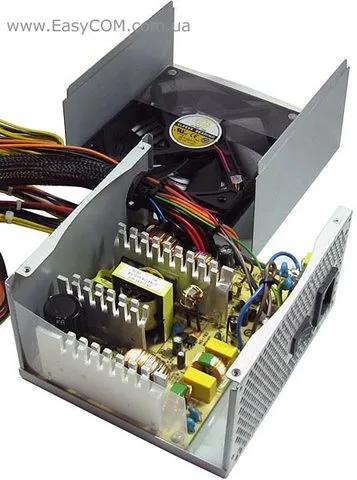

Розбирається блок живлення CHIEFTEC CTG-500-80P звично просто: викручуємо 4 гвинти і знімаємо панель з вентилятором.

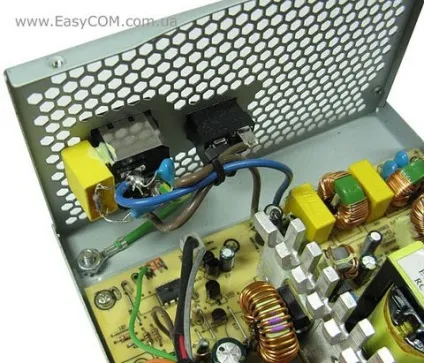

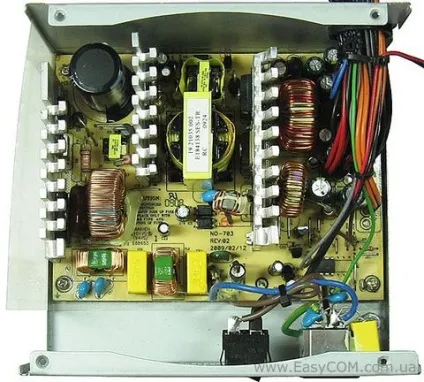

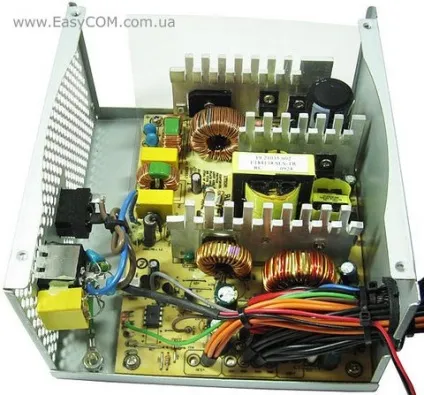

Розібравши, розуміємо, чому пристрій таке легке: всередині корпусу досить багато вільного простору. Схема блоку живлення CHIEFTEC CTG-500-80P виконана на одношаровому PCB і передбачає все необхідне для сучасного джерела живлення. Для фільтрації перешкод в електромережі прямо на роз'єм живлення 230 В напаяний фільтр, що складається з декількох конденсаторів.

Система охолодження силових напівпровідникових елементів блоку живлення CHIEFTEC CTG-500-80P складається з трьох алюмінієвих радіаторів з ребрами у верхній частині.

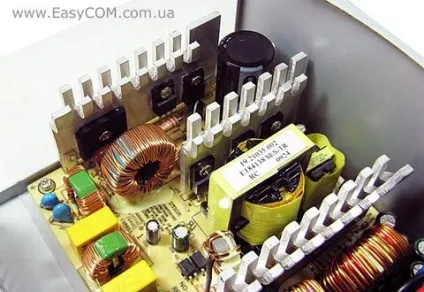

Перший радіатор з вхідної сторони охолоджує діодний міст ланцюзі випрямляча і елементи вузла активної компенсації коефіцієнта потужності. У ланцюзі випрямлення встановлений електролітичний конденсатор виробництва KG ємністю 220 мкФ, 400В, 85ºC. Зазвичай в блоках живлення потужністю 500 Вт встановлюють конденсатори ємністю 300 мкФ - ось ще один момент зниження вартості CTG-500-80P.

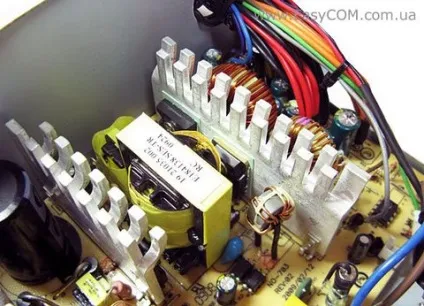

Проте основний трансформатор по габаритним розмірам цілком відповідає блоку живлення потужністю 500 Вт. У вихідних ланцюгах блоку живлення CHIEFTEC CTG-500-80P вдалося розглянути діоди KCQ60A06 і D83-004.

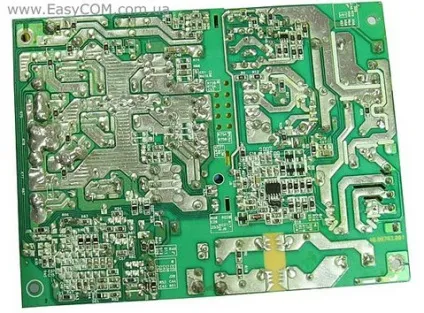

Перевернувши плату, бачимо, що спаяна вона дуже акуратно.

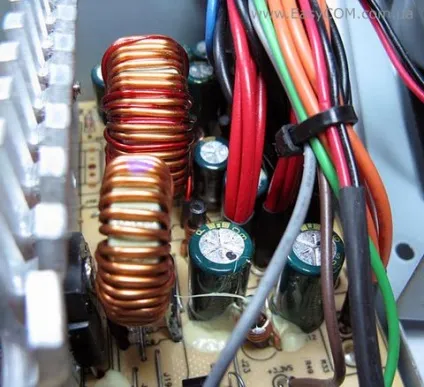

У вихідних ланцюгах джерела живлення встановлені високотемпературні конденсатори з максимальною робочою температурою в 105ºС.

тестування

Величини напруг на основних лініях живлення в режимі простою і навантаження знаходяться в рамках допустимих 5% відхилень. Також за результатами замірів можна стверджувати, що блок живлення CHIEFTEC CTG-500-80P досить добре впорався із запропонованою навантаженням. Це видно, якщо порівнювати його відхилення з іншими моделями блоків живлення такої ж потужності, на тлі яких осідання при навантаженні виглядають незначними, не досягаючи навіть 1%.

Пульсації на лінії +12 В і + 5 В

Напруга на лінії +5 В у простої системи

Напруга на лінії +12 В у простої системи

При постійному характері невеликого навантаження пульсації на лініях живлення +12 В і +5 В входять у припустимі рамки. Якщо пульсації напруга на лінії +5 В майже впритул наближається до межі +50 мВ, то на лінії +12 В до межі 120 мВ залишається ще досить багато. Тому до якості фільтрації вихідної напруги у нас претензій немає, воно досить гарне.

Напруга на лінії +5 В в режимі навантаження

Напруга на лінії +12 В в режимі навантаження

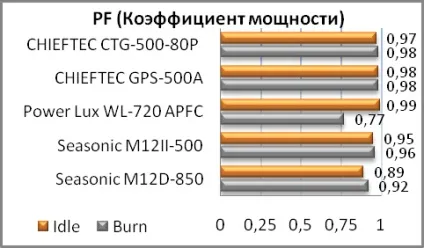

Активний модуль компенсації реактивної потужності просто відмінно виконує свої функції, підтримуючи коефіцієнт потужності на рівні 0,97-0,98.

Коефіцієнт потужності блоку живлення CHIEFTEC CTG-500-80P дуже високий.

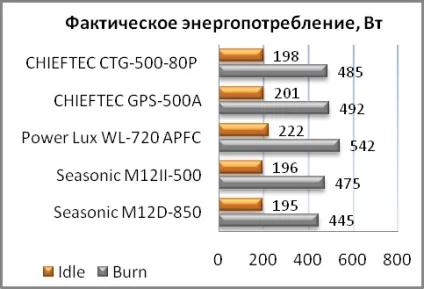

За ефективністю перетворення CHIEFTEC CTG-500-80P також виглядає дуже добре, як для свого класу джерел живлення. Порівнюючи з іншими моделями помітно, що його ККД досить високий. Хоча він і поступається більш дорогим блокам живлення Seasonic, особливо моделі M12D-850, яка побудована за схемою DC-DC. У той же час рішення менш відомих виробників, таких як Power Lux, з номінально більшою заявленою потужністю демонструють на порядок більший рівень енергоспоживання, а відповідно і більш низький ККД.

Також блок живлення CHIEFTEC CTG-500-80P був протестований на відповідність стандарту ENERGY STAR Ver. 4.0, який вимагає забезпечити споживання системою в режимі Standby (у виключеному стані) до 2 Вт, а в Sleep (сплячому) режимі до 4 Вт. В результаті ми з'ясували, що CHIEFTEC CTG-500-80P повністю задовольняє цим вимогам.

переваги:
- високий ККД;

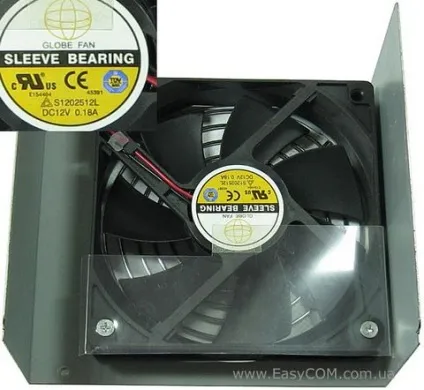

- тиха систему охолодження;
- оптимальну кількість роз'ємів;
- сертифікація 80 PLUS;
- прийнятна вартість.

До недоліків можна віднести:
- фіксована вхідна напруга 230 В;
- в ланцюзі випрямляча високої напруги встановлений конденсатор відносно малої місткості.
