Односхилий дах своїми руками покроково фото

Одна з конструкцій будинку, якій пред'являються підвищені вимоги при виборі, розрахунках і монтажі - це дах. Як будь-яка конструкція дах проектується і будується за певними правилами з урахуванням будівельних норм. Покриття на даху, що охороняє її від руйнування снігом, вітром, дощем і сонцем, називають покрівлею.

Загальні характеристики даху

Серед розмаїття моделей (плоскі, похилі, вальмовиє. Шатрові. Склепінні, купольні) найбільш простий варіант, як в розрахунках, так і у виконанні, це односхилий дах. Її протилежні краю підпираються стінами різної висоти. Різниця висот формує кут нахилу між лінією горизонту і поверхнею крокв.

Дахова конструкція виконує ряд важливих функцій:

• захисну: охороняє будинок від руйнівного впливу опадів;
• бере участь у створенні загального екстер'єру;
• володіє гидроїзолірующимі властивостями;
• служить додатковим утепленням;
• приймає на себе вітрову, снігове навантаження.

Односхилі конструкції: економічність і функціональність

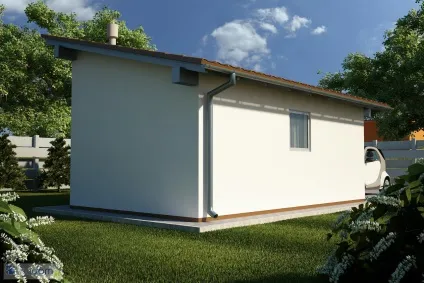

Практичні німці давно оцінили переваги лаконічного дизайну і економічної конструкції односхилим даху. З появою на ринку нових покрівельних матеріалів все більше наших співвітчизників, особливо в регіонах панування вітрів, облаштовують односхилим покриттям не тільки гаражі, сараї, лазні, а й зводять приватні будинки з таким верхнім ярусом. При цьому вигідно використовується різниця висот стін: найбільший звис орієнтується на сонячну сторону, де вдало можна помістити житлову зону, а в нижній частині облаштовуються підсобні та побутові приміщення. До прямовисній стіні, протилежної тій, з якої скочується сніг, можна впритул прилаштувати іншу будову. Таким чином, будинок з односхилим дахом - це ще і економну витрату будматеріалів.

До речі: численні переваги переважують обмеження, пов'язане з неможливістю облаштувати горище або мансарду. Зате спостерігається явна економія бюджету при обігріві будинку. Односхилий варіант доступний для самостійного виконання.

Основні елементи конструкції

Будівля з похилим дахом найпростіше в проектуванні, розрахунках, зведенні. На його будівництво потрібно найменші капітальні та трудомісткі витрати. Однак при бажанні звести його самостійно, потрібно мати певних запас знань. Зокрема, розібратися, що собою являє пристрій односхилого даху.

Нижче пропонується обов'язковий до вивчення перелік понять:

• скат - похила площина, по якій стікає вода і скочується сніг;

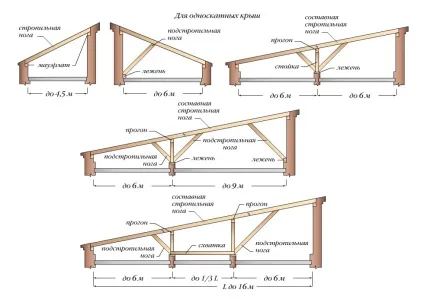

• кроквяна (несуча) система: похилі підкоси, кроквяні ноги, ортогональні стійки;
• лати - настил поверх кроквяних ніг;
• мауерлат - основа конструкції, опора для крокв, що складається з отесанного з зовнішньої і внутрішньої сторони колоди: воно вкладається по всьому периметру з зовнішньої сторони стіни і перерозподіляє навантаження, створювану дахом, на всю стінну поверхню, забезпечуючи додаткову жорсткість).
• коник - горизонтальне ребро;
• звіси (фронтонні) - виступаючі похилі краю;
• жолоб - вузький канал, який приймає води для подальшого їх відведення з покрівлі;
• водорозподільна арматура (воронки, водостічна трубна система).

Фактори, що впливають на вибір кута нахилу

Перед тим, як зробити односхилий дах, потрібно впорядкувати порядок робіт і вибрати матеріали відповідно до нормативів, викладеними в СНиП 2,08.02-89 «Громадські будівлі та споруди», СНиП 3.04.01-87 «Ізоляційні й оздоблювальні покриття», ін.

Правильний розрахунок параметрів конструкції забезпечить надійність споруди в цілому, страхує від руйнування при максимальних снігових і вітрових навантаженнях. Для достовірних обчислень необхідно знати розмір кута ската даху. Він вибирається, виходячи з природних умов експлуатації, виду покрівельних матеріалів, архітектурних особливостей будівлі, метеоумов, властивих даному регіону.

Важливо! Саме кут нахилу односхилим даху дозволяє розрізняти плоскі дахи і скатні. При значенні 10 ° і вище плоский варіант переходить в скатний. Максимальна ефективність сходження снігового покриву спостерігається при 45 градусах. У той же час, зменшення кута до 30 °, навпаки, сприяє затриманню важкого насту і підсилює його тиск конструкцію.

У регіонах з мусонним кліматом при зведенні даху враховується, що збільшення ухилу прямо пропорційно зростанню дії вітрового навантаження. Піднімаючи відхилення з 10 до 45 градусів, потрібно передбачити посилення тиску вітру в 5 разів. З іншого боку, при недостатньому ухилі, тобто меншому, ніж розрахунковий, що випадають опади будуть задуватися вітром під стики. В оптимальному варіанті, роблячи поправку на покриття покрівлі, кут нахилу вибирається:

• для районів з невеликою нормою опадів скати під нахилом в 30 °;
• при випаданні великої кількості вологи - не менше 45 градусів;
• розмір в 35-40градусов підійде для нормальної вітрового навантаження;
• що не перевищує 20 - для вітряних районів.

Іншими словами, чим сухіше, безвітряна і тепліше погода за вікном, тим більше пологими є скати даху. І, навпаки, з підвищенням «крутизни» (кута нахилу), зростає площа покриття, а значить, вартість конструкції.

Вибір матеріалу для покрівлі

• Найбільш популярним на сьогодні вважається легкий, простий в укладанні профнастил. Оптимальний кут при його використанні - 8-12 градусів.
• Фальцева покрівля - 18-30 °.
• Гнучка бітумна черепиця - менше 11 °.
• Руберойд - 5 градусів.
• Мембранна покрівля - від двох до п'яти градусів.
• Бетонна, керамічна черепиця - 22 ° і більше.
• Мінімальний нахил даху з металочерепиці - 20 ° -30 °.
• Шифер - 20-35.

Наведені дані орієнтовні. Кожен виробник для своєї продукції їх конкретизують. Крім того, потрібно робити поправку на клімат даної місцевості. При виборі покрівлі раціонально враховувати призначення будівлі. Так, дорогий варіант, як металочерепиця не варто укладати на гараж, де можна обійтися дешевшим руберойдом. У той же час черепиця органічно впишеться в евростиль заміського будинку.

Односхилий дах: беремося за роботу

Зведена односхилий дах своїми руками в кам'яному або цегляному будинку - не такий вже й складний процес, якщо дотримувати порядок виконання робіт. На стадії підготовки слід подбати про будівельному «мінімум». Мається на увазі набір необхідних інструментів:

• ножівка;
• ніж;
• молоток;
• рівень;
• гідроізоляція;
• дошка;
• брус (12 і 15);
• балка прямокутного перерізу 100 х100 (мауерлат);
• утеплювач;
• пароізоляція;
• покрівельний матеріал (шифер, наприклад, або металочерепиця);
• метизні вироби: шиферні цвяхи, будівельний степлер, цвяхи 80.

Далі виконуються наступні етапи:

Залежно від фінішного покриття покрівлі визначається кут нахилу. Якщо стіни по висоті ідентичні, для створення необхідного кута нахилу на одній з них споруджується фронтон, що забезпечує потрібну різницю в висотах. Кут нахилу односхилим даху, а також необхідну висоту стіни можна розрахувати за формулою, маючи під рукою таблиці Брадіса:

H сд. = L сд. х tgẞ,

де: H сд. - шукана висота, на яку потрібно підняти стіну будинку;

L сд. - довжина стіни будинку;

tgẞ - табличне значення кута нахилу.

• Врівень з внутрішніми стіновими поверхнями встановлюються напрямні балки (мауерлат), фіксуються анкерними болтами.
• На стіні великий висоти робляться неглибокі виїмки, куди вкладатимуться крокви. Пазів має бути стільки ж, скільки і крокв.
• У них щільно встановлюються і фіксуються шиферними цвяхами до напрямних балках бруси, по висоті трохи перевищують висоту майбутнього даху.
• Не доходячи до вершини даху до брусів, строго за рівнем прибиваються дошка. Виступаючі з-під неї верхівки бруса відпилюються.
• З постійним розміром в 0,5-0,8м ставляться крокви. Для захисту підпокрівельного простору від проникнення вологи їх краю виступають від стіни від 0,2 м до півметра.
• На готовий каркас монтується решетування. Ортогонально до поверхні несучої системи даху прибиваються дошки з певним кроком. Так, для шиферу він становить 0,15 м. Це буде лати. Всі дерев'яні елементи повинні бути сухими, без червоточини, рівні, оброблені протигнильним антисептиком.
• Решетування служить підставою для укладання рулонного гідробар'єру (руберойду, поліетилену, ін.). Починати роботу слід з підстави даху. Рулон розкочується вздовж дощок між двома протилежними крайніми точками і відрізається по довжині. Так криються листи по всій покривається площі. При цьому повинен бути нахлест полотнища на вже покладений фрагмент на 0,1м. Фіксується гідроізоляція скобами до обрешітки.
• Зверху покривають фінішним матеріалом. Якщо це металочерепиця, то кріпиться вона спеціальними шурупами з шестигранною головкою в місці прогину хвилі до дерев'яної основи обрешітки. Укладаються листи внахлест. У нижній амплітуді хвилі, в місцях накладки, фіксуються саморізами.

Для утеплення верхніх несучих поверхонь оптимальним варіантом в якості теплоізоляції можна вважати базальтові мати, теплоізоляційні плити, скловолокно та скловату. Вони укладаються на попередньо натягнуту пароізоляцію. Остаточно шари «пирога» розташовуються в такому порядку: Пароізоляційна покриття, утеплювач, гідроізоляційний шар.

Увага! При обваленні односхилих дахів причини обвалу слід шукати або в неправильно розрахованому (занадто незначному) куті нахилу, або в невірно обраному кроці при виконанні обрешітки. Або ж це може бути неякісний (неправильно обраний в перетині) дерев'яний матеріал.

Односхилий дах у власному виконанні буде служити довго, радуючи господаря будинку акуратним зовнішнім виглядом, міцністю і надійністю, якщо використовувалися якісні матеріали, все елементи каркаса надійно закріплені під вірно обраним кутом нахилу, захисний шаруватий пиріг і покрівельний матеріал покладені правильно, а також дотримана технологія робіт .
