Обтюрація - це

Куля Минье - куля для дульнозарядних гвинтівок. яка має ззаду конічну виїмку і, розширюючись при пострілі. забезпечує надійне зачеплення кулі з нарізкою стовбура гвинтівки.

Обтюрація - забезпечення герметизації каналу ствола при пострілі, тобто створення умов в стовбурі вогнепальної зброї, при яких порохові гази працюють за призначенням, розширюючись позаду кулі або снаряда без прориву їх в ту чи іншу сторону, що збільшує ефективність і безпеку застосування зброї.

Виходячи з цього визначення, можна виділити два завдання обтюрациі при пострілі: обтюрация кулі (снаряда), що перешкоджає прориву порохових газів між нею і стінками стовбура, а також обтюрация казенного (заднього) зрізу стовбура в казнозарядних зброю, перешкоджає прориву порохових газів у бік стрілка. Якщо патронник зброї є рухомим, як в револьверах або ряді сучасних дослідних зразків зброї з рухомим патронником, то виникає також завдання обтюрациі місця його з'єднання з каналом стовбура.

Перше завдання, як правило, виникає лише в артилерії, або при використанні спеціальних (наприклад, бронебійних) куль, так як порівняно м'які свинцеві кулі стрілецької зброї, навіть при наявності на них мідної або сталевої оболонки, цілком справляються з цією функцією, маючи діаметр на декілька десятих доль міліметра більше калібру стовбура по нарізу і злегка роздуваючись під тиском порохових газів, при цьому щільно заповнюючи нарізи. Крім зменшення прориву газів, завданням обтюратора кулі є також центрування кулі в стволі. При стрільбі з гладкого ствола дробом або картеччю також виникає необхідність усунути прорив порохових газів між окремими дробинами.

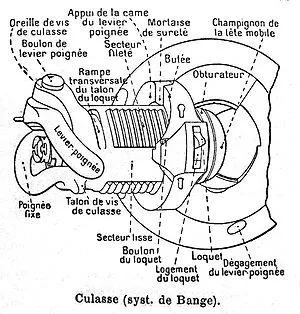

Для ручного казнозарядних зброї для обтюрациі, тобто, герметизації патронника як правило використовується металева, рідше картонна або пластикова, гільза. яка трохи розширюється під час пострілу, щільно прилягаючи до стінок патронника і тим самим запобігаючи прорив газів в механізм зброї. Для безгільзовим систем. наприклад, картузного знарядь застосовується пластичний кільцеподібний обтюратор (оригінальна конструкція, розроблена французом Дебанжем, передбачала багатошарову подушку з листів азбесту в формі кільця, заповнену зсередини змазкою), який повинен герметизувати зазор між фасом затвора або бойовою личинкою і патронником (каморой), лунаючи в боку під тиском порохових газів і тим самим наглухо закупорюючи канал ствола. Раніше, до появи і масового поширення металевих гільз, намагалися досягти обтюрациі за допомогою використання точно підігнаних один до одного на заводі елементів (як правило, зведеного на конус казенного зрізу стовбура і бойової личинки затвора), проте цей шлях виявився безперспективним: на нову зброю обтюрация ще більш-менш забезпечувалася, але при його природному зносі зазор між індивідуально підігнаними деталями неминуче зростав, і з'являвся прорив газів, який усувався лише нової підгонкою деталей. Крім того, точна підгонка деталей суперечила дуже важливого для військової зброї принципом взаємозамінності. Використання еластичного обтюратора при збереженні помірних допусків при виготовленні деталей зброї виявилося найбільш доцільним.

У безгільзовим стрілецьку зброю завдання обтюрациі патронника істотно складніше і до теперішнього часу однозначно позитивного рішення не має.

Для безвідкатних артилерії відсутність герметизації казенника є головним принципом зменшення віддачі. Однак, зрозуміло, це означає, що зона за соплом є небезпечною для знаходження. Тому використання такої зброї пов'язане з обмеженнями (наприклад при стрільбі з закритих приміщень).

Вирізи на снаряді які повинні збігатися з нарізами стовбура для надійної обтюрациі (снаряд для мортири Little David)

ручне зброю

В епоху гладкоствольних дульнозарядних рушниць, кулі до них навмисно робили менше по діаметру в порівнянні з калібром ствола, щоб їх можна було легко проштовхнути в стовбур при заряджанні, результатом чого був значний прорив газів. Для його зменшення використовували щільні пижі до і після кулі, які, втім, були досить малоефективні і в більшій мірі утримували кулю від випадання до пострілу, ніж стримували порохові гази.

Після переходу на заряджання з казни ця проблема практично зникла, так як свинцеві кулі стали робити трохи більшого діаметра в порівнянні з діаметром каналу ствола, а при пострілі вони обжимаються, щільно прилягаючи до його стінок; проте в даний час звичайної свинцевою кулею з гладкоствольної зброї стріляють досить рідко, а багато створені для нього спеціальні кулі (наприклад, всілякі «турбинки» з гвинтовими канавками на поверхні, призначеними для аеродинамічної стабілізації, або подкалиберние) не здатні забезпечити обтюрацию самостійно, що змушує застосовувати ті ж самі пижі або спеціальні пластикові контейнери. Пиж також абсолютно необхідний при пострілі дробом.

Стовбур сучасного гладкоствольної рушниці може мати як рівні, так і різні діаметри на початку і в кінці. Існує термін - дулове звуження (чок). У гладкоствольних рушниць воно може бути постійним або змінним. Якщо діаметри стовбура на початку і в кінці різні (на виході зі ствола діаметр менше), то стріляти каліберной кулею з нього неможливо, - вона просто застрягне (або тиск в каналі ствола при пострілі перевищить безпечні кордони). Для стрільби кулею необхідно, щоб вона проходила через дулове звуження з зазором порядку 0,3-0,5 мм (подкалиберная куля) або мала м'яті провідні пояски. Дулове звуження (чок) необхідно для підвищення купчастості при стрілянині дробом. Для стрільби подкалиберной кулею, її укладають в спеціальний контейнер-обтюратор.

Кулі до дульнозарядних нарізної зброї, навпаки, спочатку робили більше за діаметром в порівнянні з калібром ствола для забезпечення взаємодії з нарізкою. Для заряджання нарізної дульнозарядного зброї на стовбур хрест-навхрест укладався так званий «пластир» (стрічки зі спеціальної тканини), іноді кулю просто загортали в тканину. Потім кулю доводилося вбивати в стовбур спеціальним молотком. Цим досягалася, крім постановки кулі на нарізи, ще й більш-менш стерпна обтюрация, однак скорострільність була вкрай низька.

Проблема скорострільності нарізних дульнозарядних штуцерів була в значній мірі вирішена в середині XIX століття з винаходом спеціальних куль. Деякі з них за формою збігалися з перетином каналу ствола і при заряджанні вільно входили в стовбур. Інші були меншими за калібром, ніж канал ствола, але при заряджанні або при пострілі лунали в сторони і забезпечували обтюрацию за рахунок щільного прилягання кулі до стінок каналу ствола. Найдосконалішою з таких куль стала куля Минье. З появою штуцерів / гвинтівок, хто стріляв такими кулями, а також - з розвитком промисловості, з'явилася можливість швидко перевести більшу частину піхоти на нарізну зброю.

З появою ж казнозарядних зброї. кулі стали робитися трохи більшого діаметра, ніж калібр ствола по дну нарізів, для того, щоб куля могла увійти в з'єднання з нарізкою.

Тим часом, заряджання з казни, вирішивши проблему обтюрациі самої кулі, породили нову - забезпечення герметичності канал ствола з казенної частини, що містить заряд пороху. Перші системи казнозарядних зброї мали щоб уникнути прориву порохових газів в обличчя стрільця дуже щільно підігнані один до одного поверхні затвора (або змінного патронника) і казенного зрізу стовбура, що було малопридатні для масового виробництва. Згодом було випробувано чимало систем обтюраторів, таких, як притертою один до одного конічні поверхні на гвинтівці Дрейзе (1842 р), пружна металева пластинка за Казенник стовбура у гвинтівки Шарпс (1860-ті рр), гумове колечко, що лунає під тиском порохових газів, у гвинтівки Шасспо (1867 г.), і так далі. Однак жодна з них не була досить надійна і довговічна. Так, конічні поверхні гвинтівки Дрейзе вимагали постійної притирання для забезпечення більш-менш герметичності, а гумові колечка і пластинки досить швидко прогоряли, вимагаючи частої заміни.

Найбільш прийнятним же рішенням проблеми обтюрациі патронника стало використання металевої гільзи, яка при пострілі злегка лунала, щільно прилягаючи до стінок патронника і надійно перекриваючи вихід з нього порохових газів. Так як гільза після пострілу витягати з патронника, умови її роботи були порівняно щадними, що забезпечило можливість повторного використання після переспорядження. Спочатку так робили в усіх арміях світу (наприклад, німецька гвинтівка «Маузер» зразка 1871 рік взагалі не викидала гільзи за межі стовбурної коробки, - солдат учили витрушувати їх вручну спеціальним рухом, відпрацювання якого при тренуванні приділялася велика увага, і складати в спеціальне відділення патронної сумки), проте у міру розгортання все більш і більш масового виробництва патронів необхідність в переспорядження зникла, зберігши лише в середовищі цивільних стрільців як спосіб зниження вартості пострілу. За умови правильного переспорядження, гільза може бути використана до декількох десятків разів без зниження безпеки та інших якостей.

Створення працездатною і прийнятною для масового виробництва металевої гільзи, а також зброї, що забезпечує надійне і зручне витяг її після пострілу, було досить складним завданням, остаточне рішення якої відноситься до 1860-х років. З цього часу і до наших днів конструкція і технологія виробництва гільз практично не змінилися. Основний матеріал для їх виготовлення за кордоном - м'яка латунь, хоча в СРСР / Укаїни і багатьох колишніх соціалістичних країнах у військовому зброю часто використовували і продовжують використовувати патрони з біметалічною (сталь з покриттям іншим металом, наприклад томпаком) або лакованої сталевою гільзою. В даний час ведуться роботи по створенню пластикових гільз до бойової зброї, які, з огляду на що різко відрізняються від металевих гільз властивостей (в першу чергу - низької міцності), в разі свого застосування зажадають істотного зміни в конструкції стрілецької зброї майбутнього. Свого часу (1960-ті - 1980-ті роки) вважався перспективним повна відмова від гільзи в стрілецьку зброю, однак практика показала, що дається їм економія в масі боєкомплекту не настільки значна в порівнянні з створюваними проблемами, тому до теперішнього часу роботи зі створення безгільзовим патронів в більшості своїй переключені на патрони з більш легкою. ніж сталева, пластмасовою гільзою, які при близькому економії в масі створюють набагато менше проблем.

артилерія

• 16,25 "морська гармата Mk 1. Як замикаючого механізму фірма-розробник використовувала поршневий затвор з обтюратором конструкції Вавассера. Обтюратор - плоска мідна чашка, прилегла своїм дном до плоского фасу затвора, а закраинами до мідного кільця, вправлені в стіни стовбура. При виробництві пострілу порохові гази, вдавлюючи чашечку в фас поршневого затвора, розширювали її, чим і досягалася обтюрация.

Великим недоліком подібної системи була чутливість мідного кільця до забруднення. При утворенні на ньому нагару закраїни чашечки вже недостатньо щільно прилягали до нього, в результаті чого губилася герметичність, порохові гази починали просочуватися, і обтюратори доводилося часто замінювати.

Використання глушників на револьверах

Зазвичай використання глушників на револьверах навіть з дозвуковій дульной швидкістю кулі недоцільно, так як куля під час пострілу так чи інакше повинна подолати щілину, яка існує між обертовим барабаном і стовбуром. Через це навіть при використанні глушника на револьверах чути гучний звук, викликаний проривом в цю щілину порохових газів.

Лише деякі моделі револьверів дозволяють ефективно використовувати глушник. Зокрема, таким є револьвер системи Нагана. має вдалу систему обтюрациі порохових газів і для якого в 1930-і роки в СРСР проводився прилад безшумно-безполуменевої стрільби «Брама».

Від снаряда відділяється піддон Секторний піддон називається також провідним пристроєм (ВУ) і складається з трьох або більше секторів. Піддони скріплюються один з одним провідними пасками з металів або пластиків і в такому вигляді остаточно закріплюються в металевій гільзі або в корпусі згоряє гільзи.
