Обсяг котловану з укосами формула, як порахувати
Відмінності в складі залягають на ділянці порід призводять до того, що для одних і тих же підстав виймаються обсяги будуть відрізнятися за рахунок кута нахилу укосів.
Процедура розрахунку є обов'язковою. Якщо в проекті будівництва приватного будинку цей момент не відбитий, його виконують самостійно до початку риття котловану.
способи підрахунку
Проведення земляних робіт необхідно при зведенні більшості конструкцій промислового і цивільного призначення. Спосіб, яким роблять підрахунок для котловану, траншеї або насипу, вибирається в кожному випадку індивідуально. Це залежить від наступних факторів:
- масштабу робіт;
- призначення об'єкта (фундаменти будівель, опор, прокладка технологічних комунікацій, пристрій колодязів, відкриті дренажні системи);
- особливості рельєфу будівельного майданчика;
- способу виїмки і видалення землі (ручний, механізований), який визначить необхідність облаштування додаткових заїздів в робочу зону;
- щільності забудови ділянки.
Обсяги робіт по розробці грунтів поділяють на ті, які відносяться до планування ділянки (зрізку верхнього шару грунту) і стосуються облаштування котлованів. Частина з них може проводитися бульдозером, зачистку роблять вручну.
- Визначення контуру розрахунку. За допомогою топографічної зйомки визначаються характерні точки і висотні позначки грунту, нижньої підстильної поверхні котловану, супутніх виїмок, насипів, перепадів, хребтів.
- Подальша камеральна обробка встановлює додаткові (проміжні) точки, потрібні для коректного визначення всіх значень (контуру, обсягів, площі нульових робіт). Проводиться оцінка геологічних показників даної ділянки.
- Складання технічного звіту із зазначенням умов, підстав, результатів, фактичних і допустимих похибок.
Звіт з даними, які розраховані спеціалізованою організацією, буде також бути обгрунтуванням визначення вартості робіт.
самостійний
У випадках, коли виїмка являє собою фігуру складної форми, її розбивають на прості геометричні тіла (призми, мають в основі трикутник, прямокутник, п'ятикутник). Підсумовування всіх результатів дає потрібне значення обсягу виїмки в котловані.

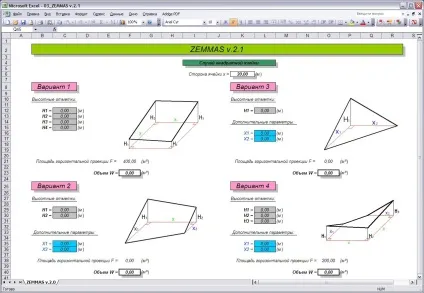

Знаючи величину площі котловану і всіх висот в складових її фігурах, зручно скористатися сервісом «онлайн калькулятор». Приклад можна побачити на такому малюнку:

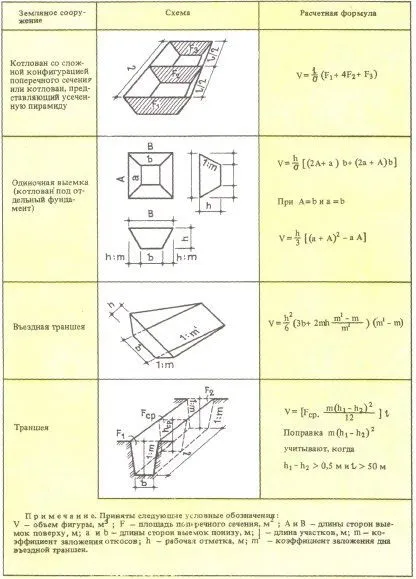

У відносно простих підрахунках, там, де значення можливої похибки не велика, використовується формула, відповідна наближеному розміром земляного споруди:
На майданчиках складного рельєфу загальна довжина траншеї розбивається на фрагменти з однаковим ухилом, обсяг яких складається в загальне значення.
Вимоги до укосів
Відповідь, яку крутизну повинні мати укоси у земляної споруди, міститься в будівельних нормах. Відхилення від заданих стандартів викликає не тільки збільшення обсягу робіт при обваленні стіни, але і небезпека отримання травми працівником.

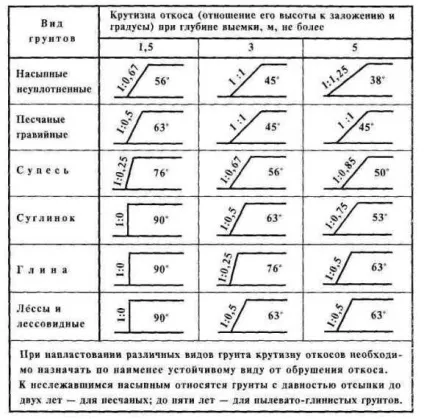

Основними визначальними параметрами є щільність грунту, що утворює бічну поверхню, і глибина виїмки:
Супутнім фактором виявляється довжина котловану - при великих прямих ділянках також можуть виникати обвалення краю вертикального борту. На коротких проміжках у круглих колодязів така ймовірність нижче.
додаткові моменти
- риття ями одноківшевим екскаватором включає в себе допустимі недобори грунту, які усуваються за допомогою лопати;
- траншея під прокладку труб вручну облаштовується приямками в місцях виконання стиків;
- для підвищення несучої здатності труби на 30 - 40% збільшують площу спирання її на основу шляхом вибірки в підстильної поверхні борозни по Ø труби з кутом охоплення 120 °;
- розмір зворотної відсипання визначається різницею між обсягами котловану і підземної частини будівлі.
Мінімізувати кількість вивозиться або привізного грунту для завершення на ділянці всіх земляних робіт можна, якщо ще на стадії проектування розрахувати нульовий рівень, який забезпечить баланс обсягів виїмки і відсипання.
