Обсяг каналізаційного колодязя і розрахунок обсягу калькулятором

Для того, щоб каналізаційна система на присадибній ділянці функціонувала правильно, перш ніж приступати до її зведення, вам необхідно підготувати проект, в якому повинен бути проведений інженерний розрахунок. Це потрібно для того, щоб обчислити об'єм каналізаційного колодязя. Після розрахунку необхідного діаметра трубопроводу і обсягу колодязя, вже можна буде орієнтуватися, в якому місці ділянки і на якій глибині можливо розташувати дане інженерна споруда.

Види і особливості колодязів

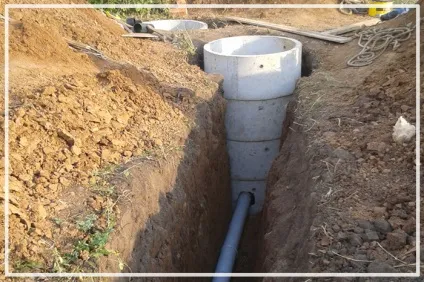

Приклад влаштування бетонної каналізаційного колодязя на ділянці

Колодязі каналізації для приватного житлового будівництва можуть бути зведені з різних матеріалів: бетону, пластику, цегли. Найбільш часто для їх пристрої використовують кільця з бетону з армуванням заводського виробництва.

Резервуар із залізобетону є конструкцією, зібрану з готових кілець типових розмірів діаметром 0,7, 1, 1,5 або 2 метри. Теоретично він може бути будь-якої конфігурації, але на практиці як правило застосовують круглу.

За способом утилізації стоків, колодязі бувають з випуском в загальну мережу горкананалізаціі (якщо діаметр мережі достатній для прийому ваших стоків), з місцевої утилізацією (вбирають), або пристосовані під викачування асенізаторської машиною і вивезення за межі дільниці. Споруди другого типу застосовуються тільки в разі глибинного залягання грунтових вод на території (на рівні не менше 4 м по землею), а якщо грунтові води розташовані близько до поверхні, то потрібно застосовувати герметичний тип колодязя з періодичної відкачуванням нечистот. За нормативами каналізаційний колодязь потрібно розміщувати на відстані не менше 5м від фундаменту будівлі, а всмоктуючий тип конструкції - на відстані не менше 10 м від житлових будівель. При наявності на ділянці джерела питної води (свердловина або джерело), ​​відстань від нього до каналізаційного резервуара повинно бути не менше 50 м.

Важливо! Не можна скидати каналізацію в шар ґрунтових вод, оскільки це призведе до їх забруднення і забруднення грунту в цілому.

Таблиця витрати води на людину в добу

Випуски каналізації від туалетів повинні бути діаметром не менше 100 мм, якщо ж випуск тільки від кухні, то достатньо діаметру 50мм.

Для обчислення обсягу колодязя використовують величини витрати води. За нормами відведено 150-170 літрів води на добу на 1 людину (при відсутності ванни) і 230-250 л, якщо встановлена ​​ванна. При склад сім'ї з 4 осіб (2 дорослих та 2 дитини) добова норма витрати води буде становити орієнтовно 1 м3 (600 - 1000 л). На негліністих грунті розсмоктує колодязь з дном площею 1м2 здатний поглинути 1 м3 стічної води. Для забезпечення запасу добову норму треба помножити на 3, відповідно, для сім'ї з 4 осіб обсяг котловану під колодязь повинен бути 3 м3. Робочий об'єм ємності з бетону вважається від низу зливної труби, яка повинна бути заглиблена не менше, ніж на 0,7 м. Також в каналізацію можна підвести дренажну трубу на такій же глибині залягання.

При викопуванні котловану треба враховувати, що на дно необхідно насипати піщано-щебеневу подушку товщиною шару 30-40 см для фільтрації каналізації. Відповідно глибина викопування збільшиться на цю величину. Глибина резервуара повинна бути нижче рівня промерзання грунту для того, щоб стоки надходять в колодязь по трубі, не замерзали в холодний період року. Ця величина визначається з нормативів в залежності від кліматичного району, в якому розташований об'єкт будівництва.

Методика розрахунку

Схема пристрою системи каналізації на ділянці

За глибиною каналізаційні колодязі роблять зазвичай від 2,5 до 3м. З вирахуванням 70 см від низу зливної труби, отримуємо в чистоті 2,3 м робочої глибини.

Обсяг колодязя дорівнює добутку площі його дна на висоту:

Площа круга обчислюється за формулою S = πR 2. відповідно,

V = 2,3 м х 3,14хR 2 = 3 м 3

З цього випливає, що радіус (R) в даному випадку буде дорівнювати 0,65, відповідно необхідний діаметр буде в 2 рази більше - 1,3 м.

Потім округляем отримане число в більшу сторону до найближчого значення стандартного типового розміру, отримуємо - 1,5м. Отже, для влаштування колодязя глибиною 2,3 м і робочим об'ємом 3 м 3. знадобляться типові кільця із залізобетону заводського виготовлення діаметром 1,5м.

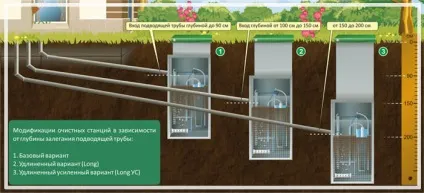

Варіанти пристрою колодязів в залежності від кількості рідини, що поступає

На сьогоднішній день в інтернеті предостатньо сайтів, що надають онлайн калькулятор для розрахунку діаметра трубопроводу і обсягу котловану колодязя каналізації. Для того щоб виконати розрахунок, в відповідне поле калькулятора достатньо ввести значення внутрішнього і зовнішнього діаметра бетонних кілець, а також загальну висоту тіла колодязя в метрах. Якщо ви вирішили зупинитися на зведенні цегляного колодязя, то в мережі також можна знайти сайти надають безкоштовний калькулятор для розрахунку кількості цегли. Також на онлайн калькуляторі можна розрахувати обсяг бетонного кільця, витрата на нього бетону і арматури, включаючи загальну вартість витрачених матеріалів.

Підбір потрібного діаметра колодязя із пластику здійснюється за такою ж методикою, як було описано вище. Під ємність із пластику влаштовують котлован потрібного обсягу, дно якого затьмарюється щебенево-піщаної подушкою. Пластикові резервуари можна придбати в монолітному і збірному виконанні. Одним з переваг їх перед бетонними є широка лінійка моделей, що випускаються різних діаметрів.

Виробниками пропонується великий вибір типорозмірів: діаметром від 400мм до 2,5 м. Також їх з'єднання більш герметичні ніж у бетонних, що дозволяє захистити стики від протікання каналізації в грунт. Гофрована труба тіла колодязя дозволяє без проблем коригувати потрібну його глибину. Система пластикових кілець подовжувачів також допомагає у вирішенні цього завдання.
