Обсадна труба для свердловини призначення і як правильно вибрати
Останнім часом все більше число власників дачних ділянок вибирають пристрій індивідуальних свердловин. Важливою складовою них є обсадна труба для свердловини, від правильного вибору якої залежить безперебійне водопостачання та якість води.
Характеристика і принцип дії
Що таке обсадная труба і для чого її встановлюють? Вона служить для зміцнення стінок і ізоляції стовбура бурової шахти, захищає переміщувану до споживача воду від шару землі. У внутрішню частину обсадної колони для свердловин з різьбою встановлюється насос, занурюваної нижче рівня рідини. До нього приєднана внутрішня труба, яка сприяє переміщенню водних мас.
Монтаж обсадної колони здійснюється наступним чином:
За допомогою МБУ в грунті влаштовується шахта необхідного діаметра. У неї опускають колону. Простір між обсадної колоною і грунтової стінкою заповнюється бетонною сумішшю. Після цього в обсадних конструкцію вставляються труби для подальшого облаштування обладнання.

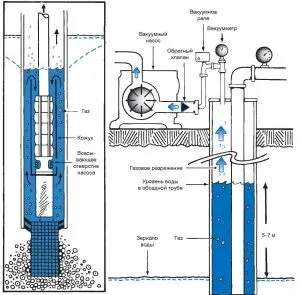

Схематичне зображення роботи свердловини і розташування обсадної колони
різновиди
Для облаштування свердловини використовуються наступні види обсадних колон:
- Сталеві (вуглецеві, леговані);
- асбоцементні;
- Пластикові.
Термін служби металевих колон становить не менше 40 років. Сталева колона для свердловин з різьбою стійка при рухомих і сложноустроенная грунтах. Труба, як правило, оснащується різьбленням для герметизації. Головним недоліком таких виробів є схильність їх корозії та забруднення води іржею.
Тому крім обсадної колони рекомендується встановити і спеціальний фільтр. Але, навіть не дивлячись на наявність фільтраційного апарату, вода може мати специфічний присмак. Сьогодні обсадні сталеві обсадні труби використовують менше через їх високу вартість (приблизно 64-71 тис. Руб. За тонну), великої ваги і складності монтажу.
азбестоцемент
Труба обсадна з азбестоцементу з багатошаровими стінками здатна прослужити більше 60 років. Матеріал досить крихкий, в зв'язку з цим свердловину влаштовують буром з великим діаметром - на бурові роботи припадають значні фінансові витрати. Більш того, якісну стикування частин зможуть виконати тільки фахівці.
Азбестоцементні труби обсадні є джерелом канцерогенів, що негативно позначається на складі і смакових якостях води. Канцерогенні речовини, які потрапили в організм, провокують виникнення онкологічних хвороб. На ринку будівельних матеріалів колони з асбоцемента коштують недорого. Середня ціна погонного метра діаметром 150 мм складає 250 руб.
пластикові

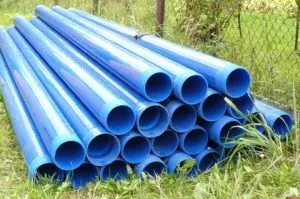

Обсадні пластикові труби для свердловин мають високу міцність, що обумовлює їх піввікової термін служби. Труба для свердловини ПВХ можуть бути виконані з термопластичного полімеру етилену і непластифицированного ПВХ Монтаж труби НПВХ для свердловин простий, вартість їх досить низька. Пластик не погіршує якість води і її смак.
Слід зазначити і абсолютну стійкість до руйнування в результаті фізико-хімічних реакцій, герметичність по різьбі, невелика вага і відносно недорогі монтажні роботи. Обсадні труби ПВХ для свердловин з різьбою діаметром 125 мм в середньому можна придбати за 270-300 рублів за метр погонний, а діаметром 160 мм - за 440-600 рублів.
Колону з етилену можна встановлювати в колодязях, глибина яких перевищує 3 м, в іншому випадку, від навантажень вона просто деформується. Труба НПВХ для свердловин відрізняється високою жорсткістю і мають відмінні експлуатаційні характеристики. До того ж, обсадні труби НПВХ не псують склад води.
Перш ніж купувати обсадні труби НПВХ, сталеві або азбестоцементні, слід попередньо оцінити характеристики земельної ділянки, завдання, які буде виконувати свердловина, потужність насоса.
Основні параметри
Основні параметри обсадних труб (в мм) представлені в таблиці.
В середньому термін експлуатації свердловини становить до 20 років, на всьому протязі якого зіпсована або прийшла в непридатність труба обсадна заміні не підлягає. Матеріал, з якого виготовлена колона, не може бути піддано корозії, крім того, вона повинна витримати навантаження при обсадці.
Рекомендації по вибору обсадної труби
Перш ніж вибрати тип колони, слід дізнатися про те, на якій глибині залягає водоносний пласт, а також визначити характеристики грунту на обраному для буріння земельній ділянці.
Чим більшими будуть глибина і діаметр перетину бурової, тим вище буде вартість проекту зі зведення свердловини. Однак, незалежно від розмірів, вона повинна витримувати власну вагу і тиск грунту на стінки, а також його можливі переміщення. При виборі колони необхідно враховувати зазначені показники. В іншому випадку, не тільки насосне обладнання, а й свердловина дуже швидко втратить працездатність.
Діаметри обсадних колон залежать не тільки від типу і розміру свердловини, а й від ряду інших показників. Зокрема:
- максимального витрачається обсягу води;
- розміру і конструктивних характеристик насоса, який можна без особливих зусиль витягти зі свердловини в разі поломки.
Піковий витрата води вимагає спеціального розрахунку. Значення обчислюється з урахуванням того, що всі споживачі в житло будуть задіяні в один час.
Витрата води йде з водопровідного крана, на прання білизни та миття посуду, санвузол, зрошення городніх і садових ділянок. Коли врахувати, що максимальний потік з крана становить 0,7 куб. м / ч, то приблизний піковий витрата для невеликого житлового будинку коливається в межах 3 куб. м / год. Споживання води в котеджах великої площі вище в два-три рази. На підставі обчислень підбирається відповідне насосне обладнання, здатне забезпечити будівлю необхідним обсягом води.
Для перекачування невеликого обсяг підійде насос в 75 мм, для більшого - в 102 мм. При цьому враховується товщина стінок колони, і вузький простір між труби і насоса (не менш 4-5 мм). В результаті визначається шуканий діаметр обсадження для свердловин. У разі використання методу «труба в трубі», визначення діаметра металевого стояка проходить подібним чином. Однак за основу береться не розмір насосного встаткування, а діаметр обсадної колони з пластика.
Правильний підбір і вірно виконана обсадка свердловини, вибір відповідного обладнання з метою облаштування гідротехнічної споруди - гарантія отримання чистої води.
