Обробка фасонними різцями

Глава XII ОБРОБКА ФАСОННИХ ПОВЕРХОНЬ

Обрабативавемие поверхні деталей відносять до фасонним. якщо вони утворені криволінійної котра утворює, комбінацією прямолінійних створюючих, розташованих під різними кутами до осі деталі, або комбінацією криволінійних і прямолінійних утворюють.

Фасонні поверхні обробляють загостреними різцями, траєкторія руху вершини яких визначається копиром або фасонними різцями, ріжучакромка яких відповідає заданим профілем деталі.

Мал. 101. Пристосування для обробки фасонних поверхонь по копіру:

а - маятникова державка: 1 - державка різця. 2 - копірних палець, 3 - копірних лінійка, 4 - штовхач, 5 - вісь, 6 - хвостовик для кріплення в револьверної голівці; б - пристосування для обробки торців: 1 - подпружиненная скалка, 2 - корпус, 3 - шпонка, 4 - пружина, 5 - завзяте кільце, 6 - вісь, 7 - копірних ролик, 8 - копір, 9 - хвостовик для кріплення в револьверної голівці

На рис. 101 показані пристосування для обробки фасонних поверхонь по копіру загостреними різцями.

Фасонні різці діляться на призматичні і круглі. Круглі різці застосовують для обробки зовнішніх і внутрішніх поверхонь, а призматичні - тільки зовнішніх.

Мал. 102. Фасонні круглі різці з гвинтовими утворюють:

а - для роботи з поперечною подачею, б - з поздовжньою подачею для обробки внутрішніх поверхонь, в - з поздовжньою подачею для зовнішньої обробки деталей

На рис. 102, а показаний круглий радіальний гвинтовий різець для роботи з поперечною подачею, на рис. 102, б -круглий тангенціальний різець з гвинтовими утворюють для роботи з поздовжньою подачею і для обробки внутрішніх поверхонь деталей, на рис. 102, в - такий же різець для зовнішньої обробки деталей, що мають порівняно складні профілі. Гвинтові утворюють ріжучих крайок цих різців забезпечують отримання необхідної шорсткості торцевих поверхонь і канавок у деталей, що не забезпечується круглими різцями з кільцевими утворюють. Гвинтові різці можуть бути рекомендовані в якості високопродуктивного інструменту.

На рис. 103 показані призматичні радіальні фасонні різці, що встановлюються на поперечному супорті або в револьверної голівці з горизонтальною віссю обертання і призначені для роботи з поперечною подачею. Ріжучу кромку різця необхідно встановлювати по центру оброблюваної деталі.

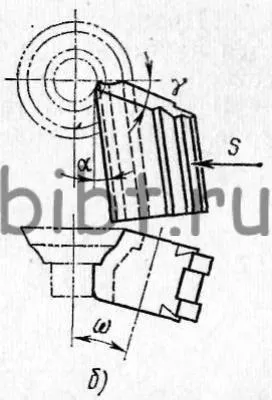

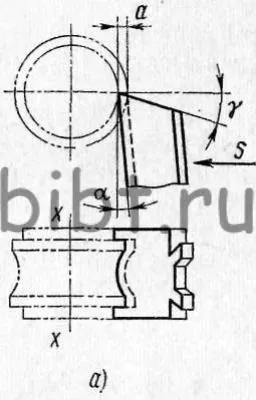

Мал. 103. Призматичні радіальні фасонні різці:

а - різець встановлений перпендикулярно деталі, б-під кутом ω до деталі

Задні кути α створюються відповідною установкою різця в державка, що є перевагою цієї конструкції. Якщо необхідно створити достатні задні кути α на ділянках ріжучих крайок при обробці поверхонь, розташованих перпендикулярно осі деталі, то різець встановлюється похило (рис. 103, б) до деталі під кутом ω.

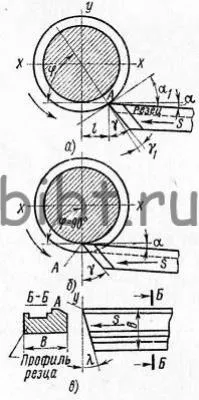

Мал. 104. Схема різання тангенціальним різцем:

а, б - ріжучий край перпендикулярна оброблюваної поверхні, в - розташована під кутом λ до оброблюваної поверхні

Схема різання тангенціальними різцями показана на рис. 104. Призматичні тангенціальні різці при обробці переміщаються з поперечною подачею по дотичній до обробленої поверхні. При такій обробці розміри деталі залежать від положення різця при установці, а не від глибини різання. У початковий момент різання (рис. 104, а) тангенціальний різець стосується в точці А поверхні оброблюваної деталі. При цьому задній кут α має найбільше значення α1. а передній γ- найменше γ1. В кінці різання (рис. 104, б), коли різець переміститься на довжину l, кут α має мінімальне значення α, а кут γ - максимальне γ. Різниця в кутах тим більше, чим більше припуск, а тому ці різці застосовують в основному для чистової обробки.

У разі похилого розміщення ріжучої кромки під кутом λ (рис. 104, в) відбувається поступове плавне врізання різця в деталь, а не відразу по всій довжині ріжучої кромки. Це дозволяє обробляти малостійкі і широкі деталі.
