Обігрів труб гріючий кабель для водопроводу

Як правило, зовнішня прокладка труб водопроводу і каналізації виконується під землею на глибині більшій, ніж відмітка промерзання грунту в конкретному регіоні. Однак в деяких випадках не виходить прокласти труби на потрібній глибині (через високий УГВ або проходження інших підземних комунікацій). У такій ситуації трубопровід необхідно ретельно утеплити. Однак одного утеплення недостатньо, тому облаштовується система обігріву труб. Для цього поруч з трубою прокладається кабель, що гріє, який не дасть рідині замерзати в зимовий період.

різновиди кабелів

Сьогодні у продажу можна знайти різні гріють кабелі для підігріву трубопроводу. Їх все можна розділити на два види:

• резистивний дріт;
• саморегулюючий провід.

Розглянемо особливості будови та використання кожного виробу.

резистивний кабель

Сьогодні у продажу можна знайти різні гріють кабелі для підігріву трубопроводу

Такий кабель, що гріє дуже нагадує подовжений кип'ятильник. У цьому виробі провід є нагрівальним елементом. Підігрів відбувається рівномірно по всій довжині. У продажу ви можете знайти такий гріючий кабель для підігріву систем водопроводу і каналізації у вигляді відрізків певної довжини. При цьому ви не можете вкорочувати виріб на свій розсуд.

Резистивний кабель, що гріє виконаний з одножильного або двожильного дроти. Зовні дроти покриті стійкою до нагрівання ізоляцією. Принцип роботи цих виробів для підігріву трубопроводу каналізації і водопроводу залежить від будови вироби:

1. Так, в резистивном кабелі, що складається з одножильного проводу, нагрівається тільки одна жила. Саме тому електричне живлення підводиться до кожного з двох кінців дроту. Виконувати таке підключення не дуже зручно.
2. Двожильний нагрівальний кабель має дві жили, які замикаються в одну систему. При цьому одна з жил проводу нагрівається, а друга виконує функції провідника електричного струму.

Важливо: головне достоїнство резистивного пристрої для підігріву водопроводу і каналізації полягає в його ціні. Вона в два рази нижче, ніж вартість саморегульованого кабелю.

На цьому всі достоїнства даного пристрою закінчуються. Обігрівальний резистивний дріт має набагато більше недоліків:

• Виріб забезпечує рівномірне прогрівання по всій довжині трубопроводу. Якщо виникне необхідність сильніше підігріти певну ділянку водопроводу або каналізації, то виконати це не вийде.
• Пристрій дуже чутливо до перехлеста. Тобто нагрівальний кабель може перегрітися в місці схрещування і вийти з ладу.
• Такий кабель, що гріє не вийде вкоротити. Таким чином, якщо протяжність зовнішнього трубопроводу менше, ніж довжина купується вироби, то зайвий шматок доведеться кудись вкладати, причому так, щоб не утворювалося перехлеста.
• Невисокий ККД пов'язаний з тим, що нагрівається всю ділянку водопроводу або каналізації, навіть той, який в даний момент в підігріві не потребує.

Саморегулююче нагрівальний пристрій

Головне достоїнство цього виробу полягає в тому, що обігріває провід інтенсивно нагрівається тільки на холодних ділянках водопроводу або каналізації

Такий кабель, що гріє - результат сучасних розробок. Він має кілька суттєвих переваг перед своїм резистентним побратимом. Головне достоїнство цього виробу полягає в тому, що обігріває провід інтенсивно нагрівається тільки на холодних ділянках водопроводу або каналізації, а в теплих місцях не гріється. Причому інтенсивність нагріву регулюється пропорційно ступеня охолодження ділянки.

Саморегулююче нагрівальне виріб виконується з двожильного кабелю. Обидві жили з'єднуються один з одним за допомогою особливої ​​терморегулюючої матриці. Цей напівпровідник знаходиться всередині оплёток дроти і зовні нагадує пластикове виріб. Насправді матриця виконана з струмопровідного матеріалу. Її опір безпосередньо пов'язано з температурою навколишнього середовища.

Важливо: саморегулюючий нагрівальний кабель в частому будівництві використовується для підігріву водопроводу, що йде від колодязя або свердловини.

Серед переваг саморегульованого вироби варто відзначити наступне:

• Високий ККД пристрою пов'язаний з тим, що нагрівання виконується тільки в тому місці, яке найбільше потребує підігріві.
• Довжину вироби можна регулювати на свій розсуд.
• Нагрівальний кабель можна намотувати навколо труб в два шари, не боячись перехлеста. У будь-якому випадку перегрівання окремих ділянок повністю виключено.
• Вся конструкція виходить більш простий, оскільки відсутня необхідність установки спеціальних термодатчиків.

Рекомендації по вибору що гріє вироби

Перш за все, потрібно вирішити, зсередини або зовні труби ви збираєтеся укладати нагрівальний пристрій

Перш за все, потрібно вирішити, зсередини або зовні труби ви збираєтеся укладати нагрівальний пристрій. Якщо передбачається внутрішній монтаж, то ізоляція вироби повинна бути виконана з харчового пластику. Як правило, дана інформація повинна вказуватися виробником на упаковці.

Щоб самостійно виконати розрахунок кабелю, вам потрібно знати:

1. Питому потужність гріє пристрою.
2. Протяжність і діаметр обігрівається трубопроводу.
3. Також знадобиться товщина використовуваної теплоізоляції.
4. Різниця між температурою середовища, що транспортується і температурою навколишнього повітря в даному регіоні.

Далі за допомогою спеціальної таблиці знаходимо питомі тепловтрати на погонний метр трубопроводу. Для цього нам потрібно знайти в колонках таблиці дані про товщину ізоляційного шару, діаметрі трубопроводу і різниці температур. На перетині колонок і буде шукана величина.

Тепер можна знайти необхідну довжину кабелю. Для цього коефіцієнт запасу, який дорівнює 1,3, множимо на протяжність обігрівається трубопроводу, на значення питомої тепловтрати, знайдене по таблиці, і ділимо на потужність кабелю.

Увага: значення потужності кабелю можна знайти на ярлику виробу.

Після виконання розрахунку протяжність гріє вироби завжди буде виходити більше, ніж довжина обігрівається трубопроводу. Звідси можна зробити висновки, що для отримання необхідної ефективності нагріву гріючий кабель потрібно обмотувати навколо труби, рівномірно розподіляючи витки по всій поверхні.

Монтаж нагрівального вироби

Укладати гріючий кабель можна всередину трубопроводу або кріпити його зовні. Кожен з цих способів монтажу має свої переваги і недоліки:

1. Укладати кабель всередину можна тільки в тому випадку, якщо діаметр трубопроводу дозволяє зробити це. Дана методика може бути застосована тоді, коли немає можливості облаштувати зовнішній обігрів (комунікації покриті бітумом або бетонним розчином). Для облаштування внутрішнього обігріву не підходять одножильні вироби резисторного типу.
2. Головним достоїнством зовнішнього монтажу є простота і зручність виконання робіт, а також практичність. В цьому випадку ви можете використовувати будь-які типи гріючих кабелів.

Розглянемо кожен із способів монтажу більш докладно.

внутрішній монтаж

Для внутрішнього монтажу підходить спеціальний вологостійкий кабель, який крім цього повинен бути стійкий до кислого середовища

Для внутрішнього монтажу підходить спеціальний вологостійкий кабель, який крім цього повинен бути стійкий до кислого середовища. Для виконання монтажу вам не потрібен повний доступ до трубопроводу. Для цього використовується спеціальна муфта, через яку кабель заводиться в водопровідну систему на необхідну довжину. Після цього інший кінець дроту підключається до електричної мережі. По суті, муфта - це спеціальний трійник, накручують на трубопровід в місці виходу.

Варто знати: ефективність даного способу обігріву в 2 рази вище, ніж у зовнішньої прокладки. Тому дозволено використовувати гріє пристрій меншої потужності. Крім цього для утеплення такого трубопроводу знадобиться менший шар теплоізоляційного матеріалу.

До недоліків даної методики утеплення варто віднести наступне:

• Для обігріву каналізаційних труб такий спосіб не підходить. В цьому випадку дозволений тільки зовнішній монтаж гріє пристрою.
• Якщо на ділянці трубопроводу є розгалуження, крани і вигини під кутом 90 градусів і більше, то такий спосіб не підходить.
• Оскільки внутрішній просвіт труби трохи зменшується через прокладеного кабелю, натиск води знижується.
• На довгих ділянках монтаж виконати досить складно.
• З плином часу провід може обрости нальотом, що призведе до засмічення труб невеликого діаметра.

зовнішній монтаж

Провід обмотується навколо трубопроводу або укладається під ним і фіксується алюмінієвою плівкою

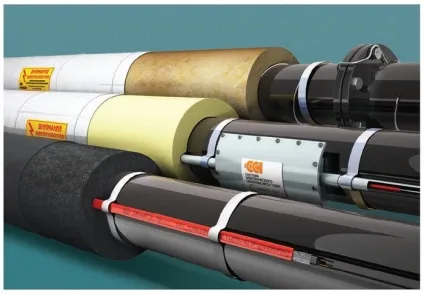

Такий спосіб установки гріє вироби виконується досить просто. Провід обмотується навколо трубопроводу або укладається під ним і фіксується алюмінієвою плівкою. Крім фіксації ця плівка ефективно відображає теплові промені. Потім труба обмотується шаром теплоізоляційного матеріалу.

Даний спосіб установки обігрівального вироби можна виконати своїми руками. При цьому просвіт труб не зменшується, а зіпсовані нагрівальне виріб нескладно замінити. При цьому ви можете використовувати два способи укладання кабелю:

1. Кабель фіксується за допомогою скотча з одного боку труби. При цьому для збільшення площі дотику і тепловіддачі виріб вкладається хвилею. Після цього труба утеплюється.

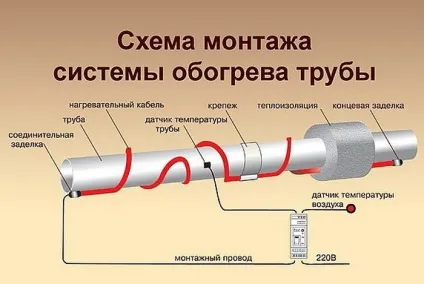

2. Труби, укладені в кліматичних регіонах з суворими зимами, краще обмотувати кабелем. При цьому крок витка дорівнює 50 мм. Для більш надійної фіксації виріб кріпиться в декількох місцях за допомогою фольгованого скотча.

Після виконання будь-якого способу укладання кабелю вся труба щільно обмотується скотчем. Це дозволить захистити теплоізоляційний матеріал від сильного нагрівання, оскільки вплив високих температур для нього може бути згубно.

Увага: резистивное виріб підключається за допомогою терморегулятора. Він забезпечить рівномірний нагрів і не допустить перевитрати електроенергії. У разі установки саморегульованого кабелю підключення через терморегулятор не знадобиться.

Корисні поради

Від правильності вибору теплоізоляційного матеріалу залежить ККД гріє пристрою і витрати на електроенергію

• Якщо монтаж гріє вироби виконується на водопровід, частина якого знаходиться в приміщенні, а інша частина - на вулиці, то краще використовувати саморегулюючі пристосування.
• При обмотування вироби навколо трубопроводу варто враховувати показник допустимого вигину дроту. Якщо зігнути його сильніше, подача струму затрудняється.
• Якщо дроти будуть використовуватися для обігріву побутових мереж, обов'язково виконуйте підключення через реле витоку струму, щоб захиститися від ураження струмом.
• Від правильності вибору теплоізоляційного матеріалу залежить ККД гріє пристрою і витрати на електроенергію.
