Всім привіт!
Я давно хотів зробити собі Тілт-шифт об'єктив, але якось не було відповідного об'єктива, то часу. Але недавно мені дали спробувати об'єктив фірми Lense Baby, і я твердо вирішив, що вчиню собі щось подібне.
Коротко, тил-шифт об'єктив, це об'єктив, з можливістю нахилу і / або зсуву оптичної осі. Це створює різні прикольні птіческіе ефекти на фотографії.
Способів зробити такий об'єктив кілька, але я вибрав найпростіший і невитратний. Радянський об'єктив Геліос 44М і гофра.
Донором з'явився Геліос 44М, на ринку 500р без кришок і побитий життям, але лінзи цілі. На Авито вони чомусь 1500-3000р, чтона мій погляд дещо неадекватно. Хоча об'єктив і непоганий (у самого є такий цілий), але при його масовості ....

Отже, об'єктив на столі.

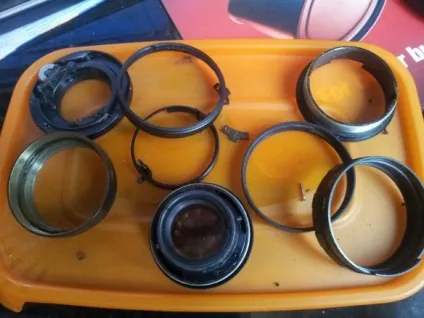

Розбираємо, знизу, з кільця М42, там 4 гвинтика, все відкрутити, далі все зняти і відкрутити наступні гвинтики (Все які побачите), лінзи не чіпаємо! На корпусі об'єктива на кільцях є мікровінтікі, їх теж відкручуємо.

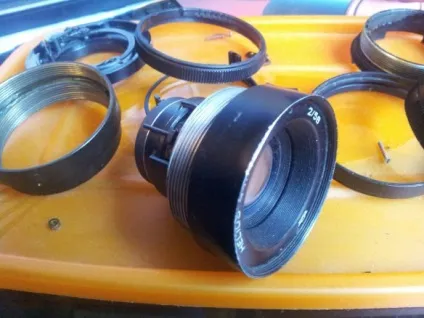

У підсумку залишаємо тільки це. У лінзоблоке присутній діафрагма. Вона нам не потрібна (через гофри, такби придалася), її можна спробувати вийняти, а можна просто закріпити у відкритому положенні термоклеем.

Далі нам потрібна гофра від рульового управління. Я взяв від форд фокус. Вона підходить по діаметру якнайкраще.
Отже, гофра у нас, докладаємо об'єктив до фотоапарата і дивимося (байонетна кришка (яка у мене в якості кільця) одягнена, фокусуємося в нескінченність, і на яку робимо гофру. У мене вийшло дуже мало (через високий борту кришки, краще використовуйте перехідні кільця М42-EOS), через це можуть виникнути деякі труднощі. Мій екземпляр вийшов дуже тугий.
Відрізаємо гофру, приклеюємо.
За ідеєю, далі її потрібно приклеїти і забути але у мене так не вдалося. Вона відвалювалася, яким би клеєм я не користувався. Довелося пришивати. Нитками по периметру, попередньо просвердливши кришку свердлом 1мм. Після сверловки (гофру не свердлити!), Приклеюємо гофру на термоклей і вже прошиває. В кінці рясно присмачити термоклеем, як знизу (зсередини кришки, прямо на нитки), так і зовні.

Якщо ви будете використовувати в якості кріплення до фотоапарата його байонетний захисну кришку, робіть отвір максимального діаметра, до стінок, і не забудьте зрізати стопори із самого кріплення байонета, інакше він може зіскочити.

Наприкінці кілька фото.
