Новорічна ілюмінація - капаючі бурульки
Схема генератора:
Тут SJ1 - припойні перемички на платі, що визначають варіант ефекту (див. Вище). Само собою зрозуміло, перемичка повинна бути тільки одна.
Чому саме ця логіка? За доступності. Тобто спочатку хотів все на 4000 серії зробити, але на жаль - не все знайшов в потрібному корпусі (SMD) і по божеською ціною.
Швидкість пробегания (тактова частота) визначається параметрами R1 / C1. Зауважу, з 1Мом виглядає теж непогано.

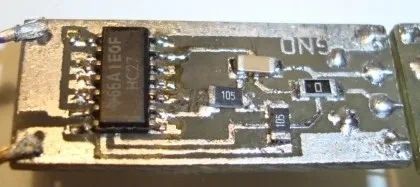

Ось тут ховається перемичка. Довелося електроліт підняти.
Обраних сторона:

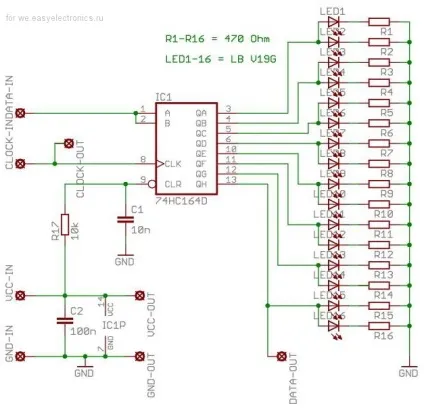

Тепер LED-модуль:
Спочатку проектував і пробував на СД OSRAM Side LED LB V19G - були найдешевші і з хорошими параметрами (яскравість, кут розсіювання). Однак закупив їх за все на 4 модуля - для опробування. Ось тепер їх немає, видно тоді були неліквіди і тому в спец.предложение. Думав - тепер облом. Але, бог змилувався над невдалим співучасником - є інші: KP-1608QBC-d від KINGBRIGHT в тугіше ціну майже, але з дещо гіршими параметрами (зокрема - кут розсіювання), зате при пайку не намагається на бік лягти, як OSRAM-івські.
Я їх взяв на пробу і великої різниці не помітив. Ось тепер їх замовив на наступні 4 модуля :))
Звичайно паяти цю мілюзгу заняття ще те! Можна було б варіант 1206 купити, так я ж уже плати витравив!
На цій платі відсутня С1, зауважив при випробуваннях - скидання регістра відбувається і без нього, можливо ємності входу і монтажу досить. Хоча цей ланцюжок і не обов'язкова: ну подумаєш буде «каша» при включенні, вона адже швидко зрушиться вниз! Я її застосував виходячи з «правильності» побудови цифрових пристроїв.
Теоретично треба б і лічильник в генераторі обнуляти, але я якось це проігнорував - так простіше.
зліва 3 модуля, праворуч 4, перемички на 4/32 (1)
обидві з 4-ма модулями, зліва перемичка 8/64 (2), праворуч - 4/32 (1)
Щось ліва «бурулька» після допайкі 4-го модуля і перепайки перемички вередує, треба б розібратися!
В кінцевому варіанті буде виглядати краще.
Таки спробував я запаяти СД 1206 на вже готову плату. Ось що вийшло:
У збірці (без корпусу) це виглядає так:
В архіві - файли для «Орла». Чи не бийте за порушення DRC, колись було їх особливо дотримуватися!
Я було мало не обламався, коли недавно побачив готове. спершу навіть руки опустилися! Але всеж вирішив доводити почате до кінця.
Топік, на жаль, недоточен (як і виріб). Виставляю сирим поки в персональний блог з думкою «хто зацікавиться, зможе вже хоча б почати. Новий Рік не за горами! »
Допілівать і шліфувати буду в міру просування (ох уже ця нестача часу!) І поповнення коментарями / критикою / порадами. Так що, не соромтеся :))
