Нові цифрові знаки та їх застосування

Відомо, що швидкість і точність впізнання, як цифр, так і букв, залежать від їх форми. Чим більш складну комбінацію прямолінійних і криволінійних елементів має цифра або буква, тим важче вона орієнтується. Кодування формою є універсальрним засобом представлення інформації завдяки великому алфавітом різних символів. Краще розрізняються і розпізнаються прості фігури [1-с.61]. При сучасному розвитку засобів відображення цифрової інформації, арабські цифри до теперішнього часу вже зазнали незначних змін при відображеннях їх на індикаторах. Криволінійні ділянки арабських цифр при відображеннях їх на електронних індикаторах замінені прямими лініями (сегментами) або лініями з точкових елементів (матричний метод відображення цифрових знаків). Цифрові знаки розрізняються числом і розташуванням елементів відображення, різною величиною площі знака, займаної висвітиться елементами формату, різною величиною площі «вікна» з НЕ висвітить елементів цифрового формату. Крім того, розташування двох або трьох відтворюваних паралельних ліній з елементів, що знаходяться на деякій відстані один від одного, визначається при сприйнятті знака їх роздільною здатністю, яка теж різна. Всі параметри знаків при їх сприйнятті поділяються на стадії: виявлення знака, розрізнення знака, ідентифікація знака і впізнання знака [1-с.46]. Обнаруженіе- стадія сприйняття, на якій оператор виділяє знак з фону. При цьому встановлюється лише наявність знака в поле зору без оцінки його форми і ознак. Сприймається загальна площа висвітиться елементів знака на тлі загальної площі «вікна» знака [1-с.46]. Розрізнення - стадія сприйняття, на якій оператор здатний виділити елементи відображення, розташовані паралельно на деякій відстані один від одного [1-с.46]. Сприймається висвітиться площа знака з поділом на ділянки з паралельно розташованими елементами його, що визначається роздільною здатністю. Ідентифікація - стадія сприйняття [1-с.46], на якій оператор видеяет всі елементи відображення. Сприймається висвітиться площа знака з розрізненням будь-якого елементу його. Впізнання - стадія сприйняття, на якій оператор ототожнює знак з еталоном, що зберігається в його пам'яті.

Цифрові знаки на основі 9-іпозіціонного цифрового формату [2]

Найкращим сприйняттям знаків на стадії розрізнення буде мати таку цифровий алфавіт, накреслення будь-якого з знаків якого, при його формуванні буде представляти фігуру, в якій відсутні паралельні лінії. Чим ближче паралельні лінії будуть розташовані в зображенні знака, тим важче розрізнення його. Накреслення будь-якого знака такого цифрового алфавіту, при його формуванні, має бути візуально відображено фігурою, величина площі, з висвітили елементів відображення (Sте) якої була б дорівнює величині площі її «вікна» (Sок) з НЕ висвітить елементів відображення цифрового формату (Sте = Sок). У цьому випадку величина еквівалентної площі виявлення знака (Sобн) буде дорівнює максимальному для даного габаритного розміру цифрового формату значенням:

Sобн = (Sт.е. х Sок): (Sт.е. + Sок) = S ф / 4.

А відсутність в зображенні знака паралельних ліній призводить до максимальної величини еквівалентної площі розрізнення знака (Sрзл), при найменшій величині

коефіцієнта роздільної здатності знака (Кр.с.зн), що дорівнює 1 (Кр.с.зн = 1):

Sрзл = Sобн: Кр.с.зн = S ф / 4.

Відомий найменший цифровий формат індикатора з видом матриці 3? 5 для відображення цифрових знаків арабського походження з невисокою якістю відображення [1 -Аліев с.113]. Невисока якість відображення об'ясняается зображенням знаків арабського походження, що мають незначну роздільну здатність і велике число точкових елементів на знак (рис.1).

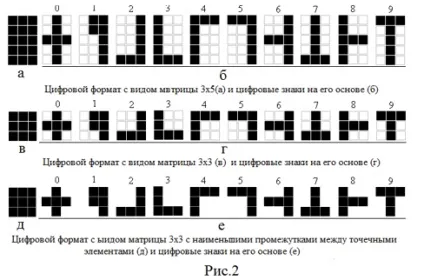

Збільшити роздільну здатність цифрових знаків і скоротити число точкових елементів на знак у нового цифрового алфавіту легко досягається зміною накреслення знаків. При зображенні цифрових знаків будемо виходити на основі накреслення цифрових знаків 1 і 7 арабського Происхождеие (рис.1б), у яких роздільна здатність максимальна або коефіцієнт роздільної здатності знака (Кр.с.зн) досягає мінімального значення і дорівнює 1: Кр.с. зн = 1 [2]. У зображенні цих знаків відсутні паралельні лінії, що заважають їх розрізнення. Цифровий формат з видом матриці 3? 5, в якому використовуються всі точкові елементи, які беруть активну участь у формуванні величини площі контуру знака (Sт.е.) і величини площі його «вікна» (Sок) представлений на рис.2.

Цифрові знаки, при зображенні яких роздільна здатність їх досягає максимальної величини, представлені на рис.2б. У зображенні знаків арабського походження величина площі збирання врожаю точкових елементів (світлі точкові елементи цифрового формату - мал.1а) розділяє контур знака на паралельні ділянки по ширині і висоті його, що збільшують коефіцієнт роздільної здатності знака.

У зображенні цифрових знаків на основі цифрового формату (рис.2) з постійним числом точкових елементів в них величина площі «вікна» винесена назовні по відношенню до контуру знака [2]. Це дозволило знизити габарітнрий формат індикатора майже в два рази. Причому, є можливість поліпшити розрізнення знака за рахунок зниження проміжку між точковими елементами формату, приводячи величину площі з висвітили елементів контуру знака до величини площі з НЕ висвітить елементів його формату (ріс.2д, е). При вирівнюванні величини площі контуру знака і величини площі його «вікна» (при зменшенні проміжку між точковими елементами) при збереженні габаритного розміру цифрового формату - зростають величини еквівалентної площі виявлення, розрізнення, ідентифікації знака до максимального свого значення. У цьому випадку зображення знаків матричного формату наближається до зображенню знаків сегментного формату. Цифрові знаки краще ідентифікуються при меншій кількості візуально помітних елементів. На площі інформаційного поля індикатора КІПГО2А-8? 8Л [3] можна располжен два розряду цифрових зрнаков арабського походження з видом матриці 3? 5 (рис.3).

На тому ж інформаційному полі можна розмістити в два рази більше розрядів цифрових знаків з видом матриці 3? 3 з кращого помітні їх. Переважне накреслення знаків з найкращого помітні [2] їх (ріс.3б) очевидно. Необов'язково застосовувати цифровий формат для відображення знаків на електронних табло. Досить, ознайомити споживача з зображенням знаків, що володіють найкращим виявленням, розрізненням, ідентифікацією і упізнанням, щоб застосовувати їх на практиці, де це необхідно. Такими об'єктами можуть бути представлені номери регіонів, які супроводжують номер автомобіля (рис.4), номера автодоріг (рис.5), номери вулиць (рис.6) і т.д. Величина площі контуру цифрового знака для кращого розрізнення його повинна бути дорівнює половині площі формату.

Перевага накреслення знаків з ніалучшім розрізненням їх полягає в тому, що не тільки вони володіють найменшим коефіцієнтом разрешающепй здатності, при якому дальність відстані спостереження максимальна, а й ідентифікувати і впізнати знаки з найменшим числом елементів в них не уявляє труднощі [2].
