Нотатки про кошководстве) таблиця маршрутизації

Маршрутизатор як пристрій сполучає абсолютно різні мережі повинен знати куди відправляти отриманий трафік. Для цієї мети кожен маршрутизатор тримає в ОЗУ таблицю відомих йому мереж.

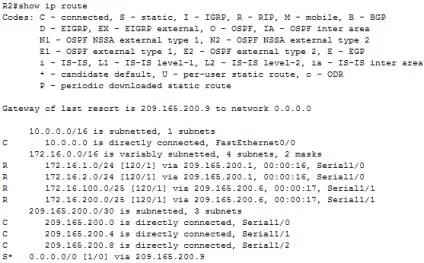

У роутерах cisco для виведення таблиці маршрутизації використовуються команди:

Router # show ip route і Router # show ipv6 route

Статичні маршрути прописуються вручну командою
Router (config) # ip routenetwork mask

і мають код позначення S. Так само мають адміністративну дистанцію 1 і метрику 0 (може бути задана вручну). Статичні маршрути зручні в невеликих мережах, тупикових (stub) мережах і мережах типу hub-and-spoke, тому що Не навантажуйте маршрутизатор, безпечні і прозорі для сисадміна. Статичні маршрути задані з інтерфейсом (замість next-hop), відображаються в таблиці як directly connected. але АД у них все одно 1.

Маршрути отримані від протоколів динамічної маршрутизації позначаються кодами: R - RIP, D - EIGRP, O - OSPF, i - IS-IS, B - BGP. Ці маршрути роутер отримує автоматично по протоколам маршрутизації і сам вирішує які з них потрібно помістити в таблицю.

Маршрути в таблиці діляться на два типи - Першого рівня (Parent) і Другого рівня (Child).

Якщо в таблиці вказано один маршрут першого рівня і у нього кілька маршрутів другого рівня без вказівки маски, значить маршрут поділений на мережі з однаковою маскою рівній масці маршруту першого рівня. У разі використання VLSM, маски маршрутів другого рівня будуть вказані.

Приклад обробки пакетів маршрутизатором.
