Нижня обв’язка каркасного будинку

Добрий день Шановні друзі.

Сьогодні я розповім про черговий етап зведення моєї скромної оселі. У статті детально розберемо обв'язку будинку.

Так вже вийшло, що я не знайшов путнього керівництва на просторах інтернету про те, як робиться нижня обв'язка каркасного будинку. Описи були мною знайдені, але з грубими помилками. Їх зараз роблять багато забудовників.

Раджу прочитати статтю до кінця, щоб не повторити досвід людей, які піддалися впливу некомпетентного бригадира, і дозволили обв'язати фундамент будинку з величезними огріхами (а ще потім думають, звідки дме, та чому підлоги криві)))

Лан поїхали, як зазвичай, почнемо з плану:

• Для чого потрібна нижня обв'язка
• Схеми складання обв'язки
• Порядок складання обв'язки
• вибір матеріалу
• Як робив я
• Інші варіанти обв'язки

Навіщо потрібні ці дошки?

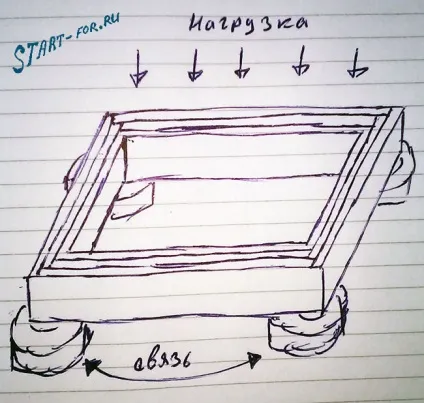

Нижня обв'язка пов'язує окремо стоять частини фундаменту, запобігаючи зсув будинку по осях, і допомагає розподілити навантаження рівномірно. Якщо почати будувати стіни безпосередньо на фундамент, то вони не будуть мати належної опори під собою, і поступово прогнуться і розваляться.

Подивіться на схемі як працює нижня обв'язка.

Тут я зобразив найпростішу обв'язку з дощок, такий тип обв'язки найкращий для каркасного будинку, побудованого за технологією платформа.

На таку схему я зобразив обв'язку зверху. Саме цю схему я застосував у своєму будинку. На схемі відображені і самі дошки, і їх взаємне розташування. Як бачите я застосовував матеріал різної довжини, в основному це була чотирьохметрова дошка.

Справа в тому, що дощок таких розмірів виявилося зовсім впритул. І довелося все досконально прораховувати, щоб їх вистачило на весь дерев'яний ростверк.

Була у мене четирехметровка, і також було трохи шестиметрової дошки. Мені довелося перечитати масу рекомендацій по збірці досочних обв'язки. Зваживши всю інформацію, і об'єднавши в голові ті дані, що я отримав, у мене склалася наступна стратегія процесу складання.

Принципи, якими я керувався:

1. Стики рознести на максимальну відстань
2. Стики дощок ставити на фундамент під будинком
3. Організувати ступеневу з'єднання в кутах, як тут:

4. Правильно організувати «врізку» внутрішньої частини обв'язки

Якщо з розміщенням місць зрощування дощок проблем не виникло, то з порядком складання довелося трохи поламати голову. З'явилися деякі проблемні моменти.

Наприклад, одна дошка, в місці примикання внутрішньої стіни до зовнішньої, що не проколачівается. Я подумав це не настільки критично, з інших сторін цей вузол прекрасно зв'язується.

Як бачите при такій збірці всі деталі виходять пов'язаними між собою без застосування різних куточків, і пластин. Все тримається дуже міцно, і нічого нікуди не втече.

Порядок складання обв'язки

Вибір матеріалу для збірки

Ну що, з розумінням процесу складання обв'язки думаю все розібралися, тепер прийшов час навчитися вибирати матеріал.

З приводу породи, то у мене варіантів не було - модрина, вічне дерево, яке навіть в землі без обробки лежить 15-20 років. А вже якщо підняти - то практично вічно ...

У деяких регіонах, наскільки мені відомо, модрина досить дороге задоволення, тому необхідно вибрати найміцніше і стійке до гниття дерево, що росте в межах досяжності, і обов'язково його обробити антисептиком.

З приводу самих дощок, існує різне думка, одні кажуть: необхідно використовувати матеріал камерної сушки, інші стверджують, що чудово працює і дошка природної вологості.

Я застосовував матеріал природної вологості. Чи не сирої, а просушений в штабелі близько восьми місяців. Думаю, дерево вже прийняло свою нормальну конструкційну вологість, і якщо і висохне, то змінить свою геометрію вже не значно.

Та й ціна у сухої деревини приблизно в три рази дорожче, це теж мало місце у виборі матеріалу.

Як я будував перший «вінець» вдома?

Розміри дошки яку я застосовував стандартні: чотири і шість метрів завдовжки, п'ять сантиметрів завтовшки. Ширина плахи 20 сантиметрів. Застосовувалася модрина, тому пакет набраний з таких дощок має дуже високу міцність.

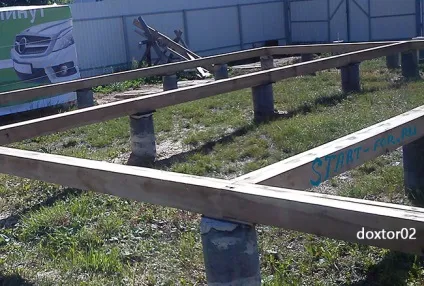

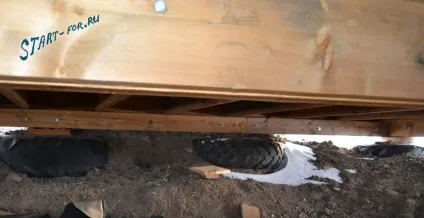

Збирав коробку на покришках, промерял все відстані, коли була зібрана своєрідна «вісімка» - вирівняв діагоналі. Після вирівнювання завершив збирати обв'язку прибиваючи дошки одну за одною.

Після складання обв'язки настав етап вирівнювання. Виганяв горизонт я за допомогою лазерного нівеліра ADA. Підкладаючи під обв'язку обрізки, домігся практично повного горизонту. Відхилення склало не більше 0,5 см по периметру.

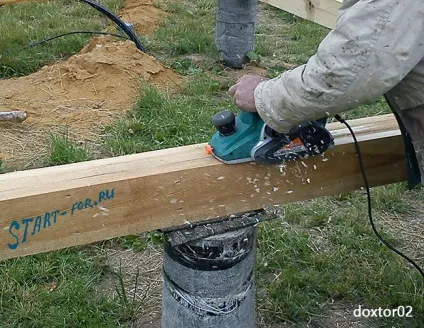

Ширина дошки, як і годиться, значно грала, тому довелося походити по всій обв'язки з рубанком електричним, це було того варте, площину вийшла дуже зручною для продовження будівництва.

Коли обв'язка була зібрана я пройшовся з дрилем і насверліл отворів. Потім болтами стягнув всі дошки обв'язки. Думаю, це була не обов'язкова процедура, дошки проколочени досить часто, але, як то кажуть, запас кишеню не тягне.

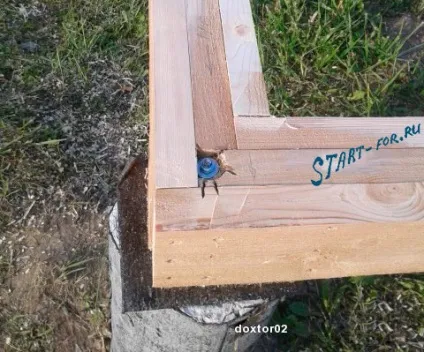

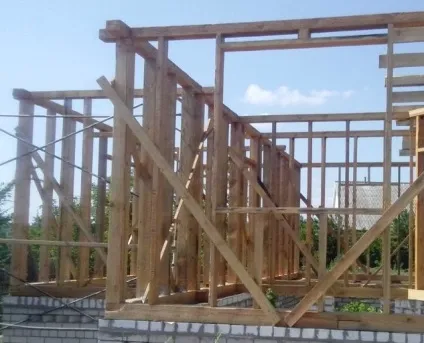

На фото видно, як виглядають у мене деякі вузли, які вдалося сфотографувати, будинок то відбудовано вже. Там, де фото без будинку, спасибі Олексію.

Які ще застосовують обв'язки для будинку?

Дуже часто бачив обв'язку будинку, виконану з бруса. Вважаю, що це є помилкою, так як суцільний масив не володіє такою міцністю як пакет з дощок набраний таких-же розмірів.

У каркасному будинку не можна застосовувати брусові компоненти. Все повинно бути виконано з дошки. Брус в легкій каркасної конструкції дасть тріщини і, в більшості випадків його поведе, так як навантаження стін не сильно велика.

Тому у досвідчених каркасостроітелей застосування бруса вважається поганим тоном, і некомпетентністю будівельників.

Я підтримую цю думку, хоча-б тому, що тягати брус я б завагався, а дошку я можу тягати один спокійно, та й тріщин в брусі надивився вдосталь (а ви бачили, як біжить вода по стінах всередині брусового будинку, при бічному дощі? )))

Тому якщо виконроб почав стверджувати вам, мовляв «давай брус покладемо - міцніше буде» - не зв'язуйтеся з таким будівельником. Він не вміє будувати правильний каркас, накрутить вам потім шурупів повна хата й вона вивчить куточків до кожної стійці)))

Добрий вам друзі, Є питання відгукніться облазив купа сайтів і т, п
питання в тому чи потрібно мені робити нижню обв'язку на стрічковому фундаменті підлогу планую залити плиту під рівень стрічки?
Або ж я можу відразу збирати стіни і кріпити їх до стрічки.
сама стрічка 40см вниз, 60см над землею ширина 30см

Доброго, Валерій.
Я вважаю, що збирати обв'язку на стрічці безглуздо, вона необхідна для стовпчастого фундаменту. Адже основне завдання її - зв'язати стовпчики.
Для стрічкового фундаменту досить однієї дошки плазом, на фундамент, і на неї зверху збирати перекриття будинку.
Тільки подбає про якісну гідроізоляції треба, між фундаментом і дошкою.
А чому стрічка так мало заглиблена? Невелика глибина промерзання або хороший грунт і мелкозаглубленних вирішили?

Доброго час доби!
З Ваших статей я так і не зрозумів як кріпляться між собою обв'язування і фундамент з шин?

Ніяк не кріпиться)))
Нікуди він не втече, загальна вага будинку вийде близько тридцяти тонн, так що чого переживати.
