Ніхромові спіралі характеристики, застосування

Ніхром був винайдений в 1905 році Альбертом Маршем, який з'єднав нікель (80%) і хром (20%). Сьогодні існує близько десяти модифікацій сплавів різних марок. В якості додаткових легуючих домішок додається алюміній, марганець, залізо, кремній, титан, молібден і т. Д. Завдяки своїм видатним якостям цей метал став широко використовуватися для виробництва електротехніки.

Основні якості ніхрому

високою жаростійкістю. При високих температурах його механічні властивості не змінюються;
пластичністю, яка дозволяє виготовляти зі сплаву ніхромові спіралі, дроту, стрічки, нитки;
простотою обробки. Вироби з ніхрому добре зварюються, штампуються;
високу стійкість до корозії в різному середовищі.
опір ніхрому високе.

Основні властивості

Щільність становить 8200-8500 кг / м3.
Температура плавлення нихрома - 1400 С.
Максимальна робоча температура - 1100 ° С.
Міцність - 650-700 МПа.
Питомий опір ніхрому 1,05-1,4 Ом.

Маркування ніхромового дроту

Ніхромовий дріт - прекрасний матеріал для різних електронагрівальних елементів, які використовуються практично у всіх галузях промисловості. Практично кожен побутової нагрівальний прилад має елементи, виконані з ніхрому.

Буквена маркування дроту:

«Н» - використовується, як правило, в нагрівальних елементах.
«С» - застосовується в елементах опору.
«ТЕН» - призначається для трубчастих електронагрівачів.

Згідно вітчизняним стандартам, існують кілька основних марок:

Подвійна дріт Х20Н80. До складу сплаву входить: нікель - 74%, хром - 23%, а також по 1% заліза, кремнію та марганцю.
Потрійна Х15Н60. Сплав складається з 60% нікелю і 15% хрому. Третій компонент - залізо (25%). Насичення сплаву залізом дозволяє значно здешевити ніхром, ціна на який досить висока, і при цьому зберегти його жаростійкість. Крім того, підвищується його оброблюваність.
Найбільш дешевий варіант нихрома - Х25Н20. Це багатий залізом сплав, в якому механічні властивості зберігаються, але робоча температура обмежена 900 ° С.

застосування нихрома

Завдяки своїм якісним і унікальним характеристикам ніхромові вироби можуть застосовуватися там, де потрібна надійність, міцність, стійкість до хімічно агресивному середовищі і дуже високих температур.

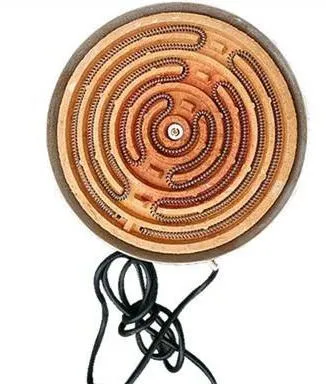

Ніхромові спіралі і дріт є невід'ємною частиною практично всіх видів нагрівальних приладів. Ніхром присутній в тостери, пекарнях, обігрівачах, духовках. Сплав також знайшов застосування в резисторах і реостатах, що працюють при сильному нагріванні. Є ніхром і в електричних лампах і типах припоїв. Ніхромові спіралі мають жаростойкостью і значним опором, що дозволяє їх використовувати в високотемпературних печах сушіння і випалу.

Знаходить застосування і лом ніхрому. Він переплавляється, і матеріал знову йде в справу. Сплав нікелю з хромом використовується в хімічних лабораторіях. Даний склад не вступає в реакцію з більшістю лугів і кислот. Деформовані нагрівальні ніхромові спіралі застосовують в електронних сигаретах.

У порівнянні з раніше використовуваним для цих цілей залізом, вироби з ніхрому більш безпечні, не іскрять, не іржавіють, не мають оплавлених ділянок.

Температура плавлення нихрома 1400 ° С, тому при приготуванні їжі не відчуваються сторонні запахи і гар.

Інженери досі досліджують унікальні властивості цього матеріалу, постійно розширюючи сферу його застосування.

У домашніх умовах нихромовая дріт використовується для виготовлення саморобного обладнання, електролобзиком і ризиків, таких як, наприклад, верстат для різання пінопласту або дерева, паяльник, пристосування для випалювання по дереву, зварювальні апарати, побутові обігрівачі і т. Д.

Найпопулярнішою вважається дріт Х20Н80 і Х15Н60.

Де можна придбати ніхромовий дріт

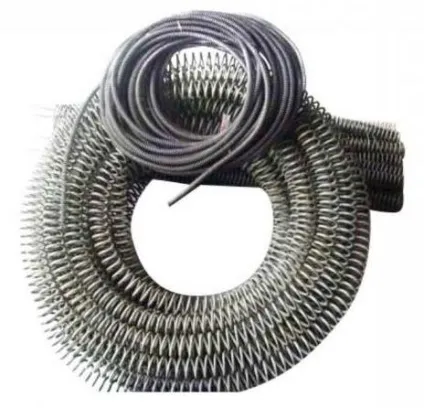

Реалізація даного продукту виробляється в рулонах (бухтах, котушках) або ж у вигляді стрічки. Перетин ніхромового дроту може бути у вигляді овалу, кола, квадрата, а також трапеції, діаметр становить в межах від 0,1 до 1 міліметра.

Де ж взяти або купити вироби з ніхрому? Пропонуємо розглянути найпоширеніші і можливі варіанти:

Якщо необхідно зробити велике замовлення, тоді найбільше підійде саме перший варіант. Якщо потрібно невелика кількість дроту з ніхрому, в цьому випадку можна розглядати всі інші пункти списку. При покупці необхідно обов'язково звернути увагу на маркування.

Навивка нихромовой спіралі

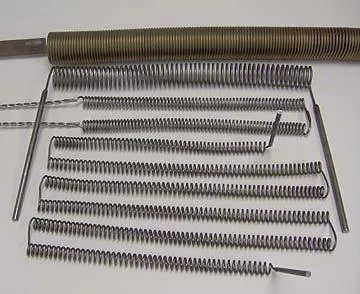

Сьогодні нихромовая спіраль є одним з основних елементів багатьох нагрівальних приладів. Після охолодження ніхром здатний зберігати свою пластичність, завдяки чому спіраль з такого матеріалу можна легко зняти, змінити її форму або при необхідності підігнати під відповідний розмір. Намотування спіралі в промислових умовах здійснюється автоматичним шляхом. У домашніх умовах можна здійснити також ручну намотування. Розглянемо докладніше, як це зробити.

Якщо не надто важливі параметри готової нихромовой спіралі в її робочому стані, під час намотування можна зробити розрахунок, так би мовити, «на око». Для цього слід підібрати потрібну кількість витків в залежності від нагрівання ніхромового проводу, при цьому включаючи періодично спіраль в мережу і зменшуючи або збільшуючи число витків. Така процедура намотування дуже проста, але може зайняти досить багато часу, та й частина нихрома при цьому витрачається даремно.

Для підвищення простоти і точності розрахунку намотування спіралі можна скористатися спеціальним онлайн-калькулятором.

Розрахувавши необхідну кількість витків, можна приступати до намотування на стрижень. Чи не обрізаючи провід, слід обережно підключити нихромовую спіраль до джерела напруги. Потім перевірити правильність розрахунків по намотуванні спіралі. Важливо враховувати, що для спіралей закритого типу довжина намотування повинна бути збільшена на третину отриманого при розрахунку значення.

Для забезпечення однакового відстані між сусідніми витками потрібно вводити намотування в 2 проводи: один - ніхромову, другий - будь-який мідний або алюмінієвий, з діаметром, який дорівнює потрібному зазору. Коли намотування буде закінчена, допоміжний провід слід акуратно змотати.

вартість нихрома

Єдиний недолік, який має ніхром, - ціна. Так, двокомпонентний сплав при покупці в роздріб оцінюється приблизно в 1000 рублів за один кілограм. Вартість марок ніхрому з лігатурою - близько 500-600 рублів.

висновок

Обираючи продукцію з ніхрому, необхідно враховувати дані про хімічний склад товару, що цікавить, його електропровідність і опір, фізичні характеристики діаметра, перетин, довжину і т. Д. Важливо також поцікавитися документацією відповідності. Крім того, потрібно вміти візуально відрізняти сплав від його, так би мовити, «конкурентів». Правильність вибору матеріалу є запорукою надійності електротехніки.
