Незнімна опалубка для фундаменту

Фундаментні бетонні підстави користуються заслуженою популярністю в індивідуальному приватному житловому будівництві. Це міцна і міцна опора, яка може служити вашому будинку багато десятків років. Бетонні фундаменти конструюються за різними методиками, в залежності від призначення будівлі, його ваги, можливість побудови цокольного поверху і так далі.

Дуже поширеним є бетонний стрічковий фундамент. Він являє собою монолітну стрічку, яка розташовується під зовнішніми стінами і під внутрішніми несучими перегородками.

У будь-якому випадку при будівництві стрічкового фундаменту своїми руками вам доведеться пройти кілька послідовних етапів.

Будівництво фундаменту з незнімною опалубкою

Будь-яке будівництво починається зі складання проекту. На цьому етапі вам доведеться розрахувати, який тиск на квадратний сантиметр майбутнього фундаментного підстави буде надавати повний вага вашого споруди, включаючи вагу атмосферних опадів. Отримана характеристика потрібна буде в подальшому для підбору пропорцій замішує бетону для заливки фундаменту.

Після складання проекту його необхідно перенести на місцевість. Обраний ділянку місцевості розчищається і за допомогою розмічальних шнурів на ньому позначаються межі майбутньої фундаментної стрічки.

Шнур натягується між дерев'яними стійками, вбитими в землю. Для того, щоб добитися ідеально рівний внутрішніх кутів майбутньої будови в індивідуальному будівництві використовую теорему Піфагора - вимірюючи катети кутів так, як це показано на малюнку.

підготовка землі

Стрічковий фундамент, в залежності від призначення будівлі може укладатися як в вириту траншею, так і безпосередньо на грунт. Але при будь-якому способі укладання під нижньою частиною бетонної стрічки повинна знаходитися подушка з піску товщиною не менше десяти сантиметрів. Вона компенсує розширення грунту при її температурній зміні.

Установка незнімної опалубки

Класичним способом заливки бетонних фундаментних підстав є використання знімною дерев'яної опалубки. При цьому з дерев'яних дощок, збитих в щити монтується міцна дерев'яна коробка.

незнімна опалубка для фундаменту

Технології дерев'яних знімних опалубок використовуються багато сотень років, можливо з моменту появи бетону, як будівельного матеріалу. Але з цього часу технології зробили крок далеко вперед і хорошим варіантом будівництва бетонного стрічкового фундаменту стане використання незнімної опалубки.

Це вид опалубки почала поширюватися по всьому світу близько п'ятнадцяти років тому. Зараз цей спосіб заливки бетонного розчину отримав заслужену популярність.

Найпоширенішими матеріалами для виготовлення незнімної опалубки для бетонного розчину є фігурні конструкції зі спіненого полімеру. Його в точках продажів можуть називати полістиролом або пінопластом.

Блок незнімної опалубки - зразок

Ця технологія (незнімна опалубка) проста, як і все геніальне. Але спочатку потрібно відзначити, що дуже часто після заливку фундаментних підстав будівельники проводять утеплення сформованих бетонних виливків, а також їх гідроізоляцію. Для цього використовуються різні матеріали, наприклад бітумна мастики або рулонні гідроізолятори. Для утеплення самих бетонних підстав дуже широко використовуються як раз листи пінопласту, які наклеюються на вертикальні стіни фундаменту.

І ось конструктори-технологи вирішили поєднати два в одному і створити незнімну опалубку - просторову конструкцію з пінопласту, яка виконає відразу дві функції: послужить межами для розтікається бетонного розчину і після формування бетонної виливки стане для фундаменту утеплювальним шаром.

Однак варто зазначити, що такий вид опалубки може бути використаний тільки при формуванні фундаментів.

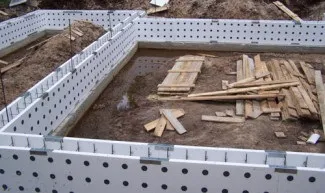

Установка незнімної опалубки

Процедура конструювання незнімної опалубки з полістиролу матеріалу дуже проста. Вона доступна навіть неспеціалістам, будь-кому, хто володіє мінімальними технологічними навичками.

Незнімну опалубку з легких матеріалів можна встановити своїми руками. Цей процес чимось нагадує цегляну кладку або навіть дитячий конструктор «Лего». У хороших наборах для створення незнімної опалубки листи полістиролу-пінопласту мають пази і гребені, які легко входять в зачеплення один з одним, міцно фіксуючи конструкцію.

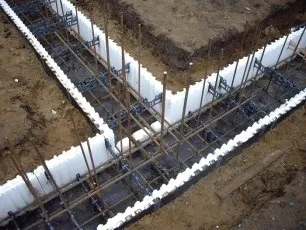

Використання незнімної опалубки для будівництва фундаменту

Деякі види незнімної опалубки мають в своїй конструкції армуючої сітки, яка може замінити внутрішній металевий каркас. Ще один тип незнімної опалубки являє собою комбіновану конструкцію з стекломагнезіта або поєднання дерева з бетоном.

Принципова будова одного з видів незнімної опалубки з утеплювачем наведено на малюнку.

1 - стяжки з пластикового матеріалу;
2 -крюкі Г-подібної форми із сталі з цинковим покриттям. Вони призначені для фіксації стяжок.
4, 5 - внутрішні і зовнішні облицювальна пластина. Вони виготовляються з бетону з декоративною структурою.

Порядок формування одного з типів незнімної опалубки

Покладіть зовнішню пластину вниз лицьовою стороною

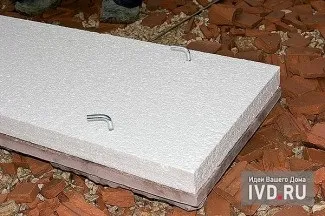

У цю плиту вже вмонтовані заставні гайки, які використовуються як основа для кріплення сталевих гаків.

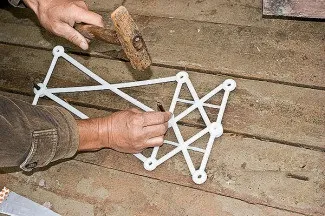

Між собою протилежні блоки кріпляться за допомогою пластикових стяжок - конструкцій, з яких збираються фіксують елементи будь-якої довжини.

Протилежні сторони блоку незнімної опалубки зчіплюються між собою пластиковими стяжками, одягаються на угвинчені сталеві гаки.

Після чого утворилося між пластинами простір заливається бетонним розчином.

Заливаємо незнімну опалубку бетонним розчином

При заливці бетонного розчину звертайте особливу увагу на рівномірний розподіл бетонної маси по всьому простору опалубки. Щоб досягти рівномірного розподілу використовуйте глибинний вібратор, або просто протикати сиру бетонну масу на всю глибину, використовуючи металеву арматуру.

При створенні незнімної опалубки, як і при простій дерев'яній - передбачте місце для входу і виходу інженерних комунікацій, а також вентиляційні отвори.

У підсумку ви отримаєте своєрідний «сендвіч», де між декоративними шарами і верствами утеплення розміщується стяжка з пластика або металу, всередині якої заливається бетонна маса.

Вам не буде потрібно проводити роботи по додатковому утепленню такої конструкції і її декоративній обробці.

Також з використанням незнімної опалубки можна і нарощувати стіни над бетонною основою. В цьому випадку зазвичай використовують опалубку з легкого стекломагнезіта, всередині якої заливається спінений розчин бетону, утворюючи в результаті пінобетонну прошарок.
