Нетбук samsung nc10 усунення проблеми білого екрану

Дістався мені по стерпним ціною нетбук Samsung NC10 (він же NP-NC10). Всім хороший, але була у нього одна дуже дратує риса - в самий невідповідний момент замість зображення він вивалювався в білий екран.

Спочатку проблему вирішували зміною яскравості за допомогою функціональних клавіш (Fn + вгору / вниз), але з часом білі екрани почастішали.

Погуглити. Виявилося я такий не один. У цій моделі (Samsung NP-NC10) проблема виявилася дитячою хворобою.

Той же гугл підказав куди копати, а YouTube показав як дістатися до місця яке винне в несправності (дивимося ролик як розібрати екран і дістатися до шлейфу матриці Samsung NP-NC10 нижче).

І так, по порядку. Я розділю пост на 3 частини:

1. Як отримати доступ до шлейфу матриці, розібравши верхню частину нетбука Samsung NC10;
2. Як усунути проблему «білого екрану»;
3. Як перевірити працездатність і зібрати нетбук назад.

Для виконання всіх кроків нам знадобиться наступний інструмент (те, чим користувався я):

- Невеликий паяльник (30 Вт) і, природно, припой з каніфоллю;
- Маленькі - хрестова і шлицевая (плоска) викрутки;
- пасатижі;
- Ізоляційна стрічка.

Повинен сказати, що наведені в тексті фотографії були зроблені так би мовити «для себе» в процесі ремонту. Думка про написання поста на цю тему народилася пізніше.

1. Як отримати доступ до шлейфу матриці, розібравши верхню частину нетбука Samsung NC10

1.0. Увага! Обов'язково відключаємо нетбук від мережі і виймаємо акумулятор. Для зняття батарейки необхідно розсунути фіксатори і просто потягнути за неї.

1.1. У кутах екрану видаляємо гумові заглушки: зверху круглі, знизу квадратні. Для видалення нижніх доведеться скористатися маленькою шліцьовій викруткою.

1.2. Викручуємо 4 гвинтика в чотирьох кутах, які ховалися під гумовими заглушками.

1.3. Знімаємо пластикову рамку.

1.4. У нижніх кутах викручуємо ще 2 гвинтика.

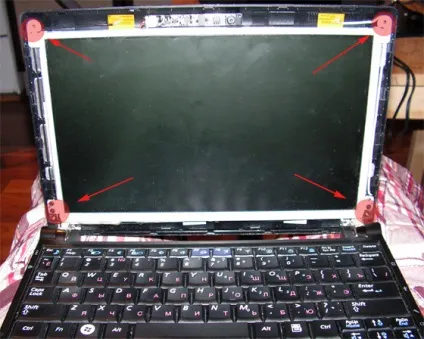

Мал. 1. 4 Винтика в кутах рамки матриці

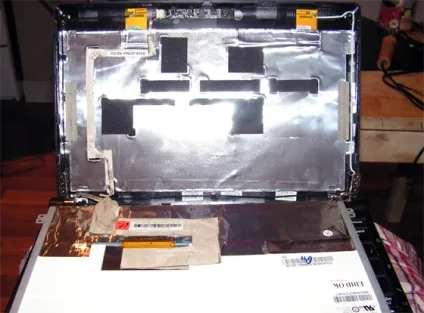

Мал. 2. Акуратно витягуємо матрицю з корпусу нетбука

2. Усуваємо саму проблему «білого екрану»

Отже, ми розібрали нетбук і продовжуємо пробиратися до проблемного місця.

Акуратно піднімаємо ізоляцію (не знімаємо до кінця, потім будемо клеїти назад), як показано на фото, і добираємося до невеликої скручування (Рис. 6 і 7). Далі фотографій немає, спробую описати словами.

Отже, знімаємо з скручування ізоляцію і бачимо з'єднання декількох проводів. Саме через це «елемента» ваш нетбук звалюється в білий екран.

Беремо, вже розігрітий паяльник, і гарненько споює контакти. З'єднання не повинно бути дуже об'ємним оскільки може тиснути на матрицю в корпусі.

Ізолюємо спайку і приступаємо до перевірки.

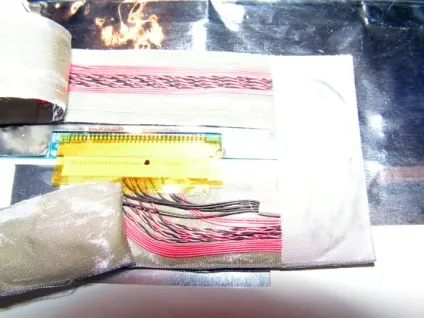

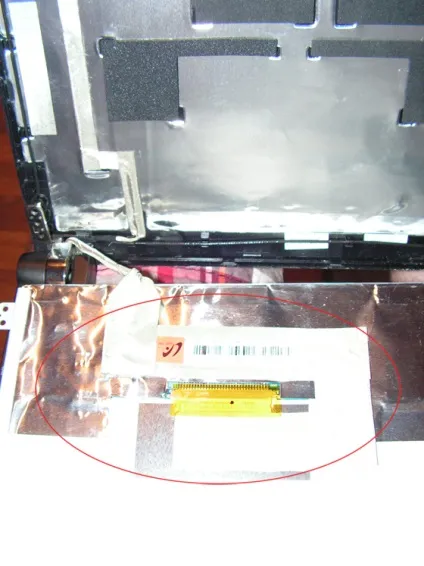

Мал. 3. Знімаємо ізоляцію з шлейфу

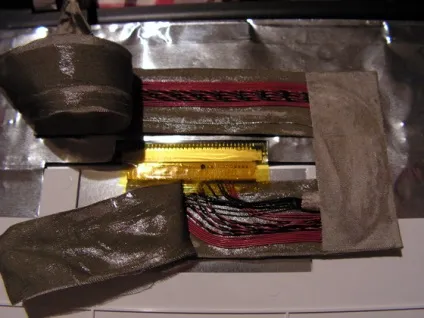

Мал. 4. Знімаємо ізоляцію з шлейфу

Мал. 5. Знімаємо ізоляцію з шлейфу

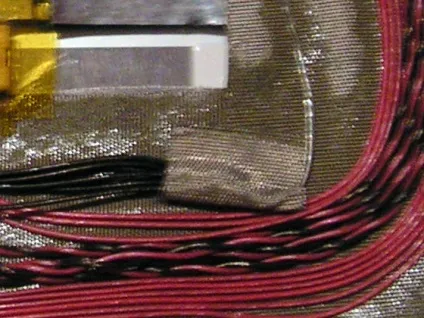

Мал. 6. «Проблемна» скручування

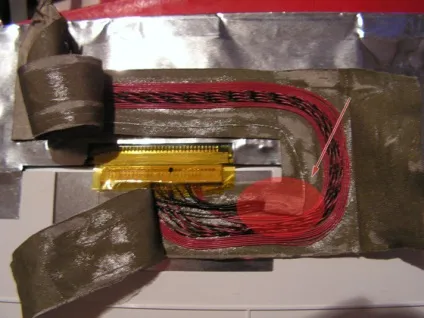

Мал. 7. «Проблемна» скручування

3. Перевіряємо, що білий екран вигнали

Я поступив таким чином: поставив матрицю на місце без установки пластикової рамки, встромив харчування.

Оскільки білий екран з'являвся найчастіше при зміни кута нахилу екрану і при регулюванні яскравості за допомогою функціональних клавіш, то саме цими діями я і скористався для перевірки працездатності.

Білий екран з'являтися перестав.

Збірку нетбука проводимо в зворотній послідовності.

Ось уже кілька місяців девайс продовжує радувати дочку мультиками під час їжі)).
