Неможливо зарядити телефон електронна книга! Розбирання, заміна роз’єму usb і ремонт роз’єму живлення на wexler

Якщо електронна книга не заряджає, то ремонт даної корисної техніки можна здійснити своїми силами. І в цій роботі, за великим рахунком, немає особливих труднощів. Головне - визначитися з джерелом несправності. Як приклад розглянемо Wexler T7055

Отже, насамперед, необхідно провести діагностику, за результатами якої буде зрозуміло, що є причиною неналежного функціонування девайса. Зробити це можна не вдаючись до розбору книжки:

• Якщо девайс Неможливо зарядити телефон виключно по кабелю від блоку живлення або USB-кабелю, або зарядка здійснюється за умови будь-яких маніпуляцій (притискання роз'єму, вставка коннектора під кутом і т.п.), то проблема криється в «поганих» контактах.
• Якщо електронна книжка не заряджається ні через роз'єм живлення, ні через роз'єм USB, навіть при різних маніпуляціях з проводами (підкладання предметів, щільне притиснення коннектора і т.п.), то з великою часткою ймовірності можна констатувати, що батарея своє віджила. У цьому випадку заміна акумулятора електронної книги неминуча.

У розглянутому прикладі електронна книга Wexler T7055 Неможливо зарядити телефон ні по кабелю від блоку живлення ні по USB-кабелю. Але при цьому, притискаю роз'єми, можна домогтися того, що процес зарядки почнеться. А це означає, що дефект в роботі криється в «поганих» контактах. Наступний крок - це розбирання Wexler T7055.

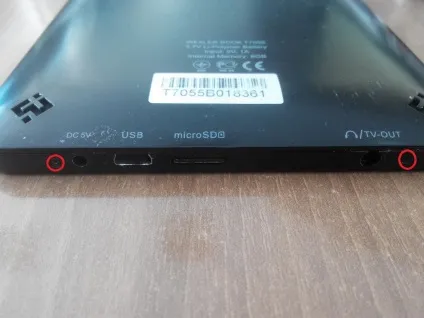

Для початку слід викрутити по два шурупа зверху і знизу корпусу

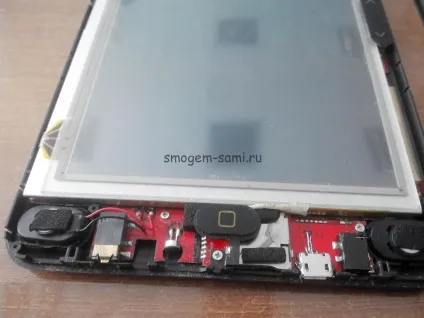

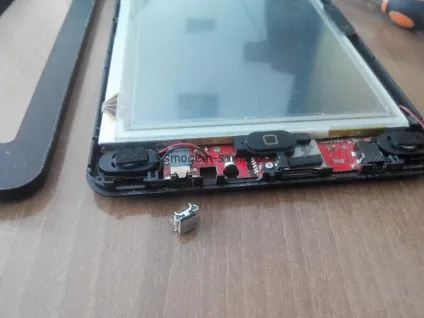

Після цього знімаємо рамку екрану. В даному випадку від легкого дотику роз'єм USB відразу ж відвалився. При цьому він відпав разом з доріжками системної плати. В принципі можна припаяти доріжки на місце. Але буде набагато надійніше і практичніше, якщо буде виконано заміну роз'єму USB Wexler T7055. Що, власне, далі й буде виконано.

При огляді роз'єму живлення виявилося, що один з контактів відходить. З іншими ж виявилося все в порядку. Відповідно, проблема зарядки в даному випадку здійснюється шляхом відновлення дефектного контакту роз'єму і плати пайкою.

Подальша розбирання Wexler T7055 полягає в відкручування шурупів, фіксують системну плату до задньої кришки корпусу.

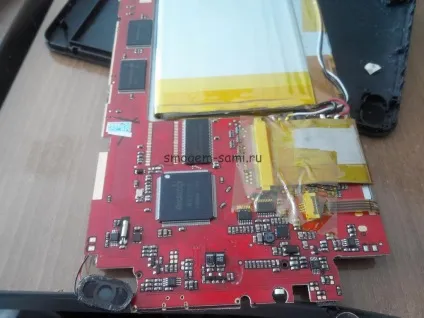

Тепер плата електронної книги доступна для виконання ремонтних робіт.

Якщо потрібна заміна акумулятора Wexler T7055, то:

• отпаиваем дроти батареї від системної плати;
• знімаємо несправний акумулятор;
• замінюємо його на новий;
• припаюємо дроти нової батареї до плати.

У нашому випадку необхідна заміна роз'єму USB Wexler T7055.

Припаюємо новий роз'єм.

Збираємо девайс в зворотному порядку, після чого перевіряємо його функціонування. Проблема, при якій електронна книжка не заряджається - вирішена.
