Навіщо потрібна ситуативна карто-схема
Ситуаційна карто-схема для екологічного проекту потрібна не як формальна папір, вона є офіційним документом, на основі якого закладається фундамент наступної роботи зі створення проектної документації.
Всі побудови полів розсіювання забруднюючих речовин і розрахунки гранично-допустимих викидів в програмі УПРЗА Еколог ведуться на підставі ситуаційної карто-схеми району розташування підприємства. Цю ж основу ви використовуєте і в інших програмах, таких як Еколог-Шум, а також для проекту побудови орієнтовної санітарно-захисної зони (СЗЗ).
Що зображується на схематичною мапі для екологічного проекту
Схематична карта, sketchmap, має знижену точність положення об'єктів в плані і по висоті. В якості базису для схеми виступає топографічна зйомка території із зазначенням всіх наявних споруд.
Вона може бути сильно спрощеного і узагальненого виду, зате там будуть основні закономірності просторового розміщення об'єктів навколо підприємства, а також будуть вказані джерела викидів або шуму. А цього цілком достатньо для побудови ізоліній викидів або звукового тиску.
За правилами, на ситуаційної карто-схемою повинні бути відображені всі об'єкти, які знаходяться на земельній ділянці в даний момент з обов'язковою прив'язкою до доріг, найближчим забудов. До таких об'єктів належать будівлі, споруди, комунікації у вигляді трубопроводів, кабелів. Кожен елемент прив'язаний до реальної території.
Графічним способом на схемі зображаються лінії забудови території, житлова, нежитлова, червоні лінії, охоронні зони, а також точні межі земельної ділянки, що підприємства, назва прилеглих вулиць. Крім того, для побудов полів розсіювання викидів, изолиний поширення звуку на ситуаційної карто-схемою важливо вказати висоту і поверховість будівель.
Де можна отримати ситуаційну карто-схему
По перше. виготовленням даного офіційного документа повинен займатися місцевий орган самоврядування. На підприємстві, для якого ви робите екологічний проект, повинні бути генеральний план, або ситуаційна карта-схема території підприємства і навколишньої місцевості.
По-друге. особливість картосхем - ручна графіка, тому якщо Ви володієте графічними здібностями, то можете накреслити цю схему самостійно. По крайней мере, в законодавстві немає жорстко регламентованих вимог щодо виготовлення подібної карто-схеми спеціалізованою організацією.
Якщо немає на руках ситуаційної карто-схеми, то робиться прив'язка на картах з інтернету. Тут теж не обійтися без деяких художніх умінь =) Можна використовувати для цього так звані народні карти з позначеними вулицями, зеленими зонами та іншими спорудами.
Вибираєте потрібну ділянку в масштабі, копіюєте, обводьте, отриману топооснова заносите в УПРЗА Еколог або Еколог-Шум і там її допрацьовуєте.
Приклади ситуаційних карто-схем для екологічного проекту
Отже, ситуаційну карто-схему підприємства з зазначенням джерел викидів ви можете детально розглянути на скріншоті ділянки:
Як бачите, крім городів, пустирів, одноповерхової забудови, зеленої зони тут вказані джерела викидів забруднюючих речовин і відходів - дороги, місця зберігання ТПВ, покришок, силових трансформаторів.

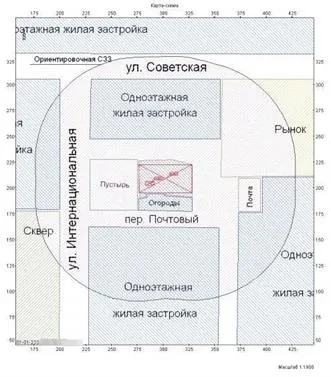

А цей же сітуаціоннік, побудований в програмі УПРЗА Еколог з намальованою орієнтовною санітарно-захисної зони буде виглядати наступним чином:
