Як самостійно прокласти слабкострумові кабелі в квартирі
Два роди електричних ланцюгів квартири
У будь-якому житловому приміщенні існує два види електричних ланцюгів по току:
Силова і слабкострумові електричні ланцюги відрізняються не тільки величинами струмів, а й чутливістю до різних типів електричних перешкод. Силова електричний ланцюг відноситься до нечутливим мереж, на відміну від слабкострумових електричних ланцюгів.
Для мінімізації впливу одних типів ланцюгів на інші, потрібно дотримуватися рекомендацій по електропроводці в квартирі. Тут більш детально зупинимося на самостійної проводці слабкострумових мереж.
Статті по темі: распаячних коробки
Слабкострумова мережу квартири
До слабкострумових мереж квартири відноситься:

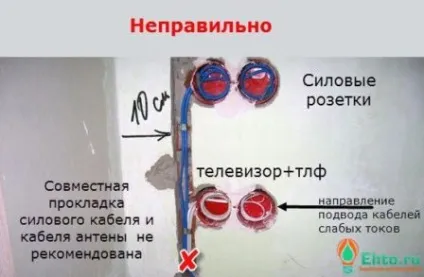

Щоб уникнути або, принаймні, мінімізувати перешкоди силову і слабкострумові мережі потрібно розвести на 300 мм. Використання екранованих кабелів дозволить знизити такий рознос до 100 мм.
Перетинати електричні дроти (кабелі) зі слаботочной проводкою, потрібно під кутом в 90 °. До речі, це правило логічно пояснює, чому електропроводку потрібно проводити, суворо, горизонтально і вертикально.
Що таке елекропомехі
До електричних перешкод відносяться:
- Електрична наводка (для кабелю): Вплив на слабкострумовий кабель змінного електричного поля провідника.
- Електромагнітна наводка (для контуру): Змінний магнітний потік кабелю зв'язку наводить ЕРС в пересічних контурів з різницею потенціалів на кінцях контуру.
Статті по темі: Кабелі слабких струмів: слабкострумова мережу квартири і будинки
Зниження електричних перешкод
Для зниження електричних наведень у кабелі квартири (будинку) потрібно:
- Знизити антенний ефект можна знижуючи висоту прокладки кабелю;
- Використовувати екрановані кабелі;
- Використовувати кінцеві кабелі з'єднань з феритовими кільцями;
- Для мінімізації наведень в контурі:
- Зменшувати довжини кабелів;
- Ставити чутливі прилади ближче до підлоги.
Тепер до практики, як самостійно прокласти слабкострумові кабелі в квартирі

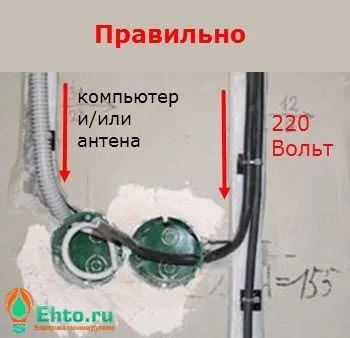

- Для слабкострумових мереж квартири, потрібно прокладати окремі кабель канали або робити окремі штроби прихованої проводки;

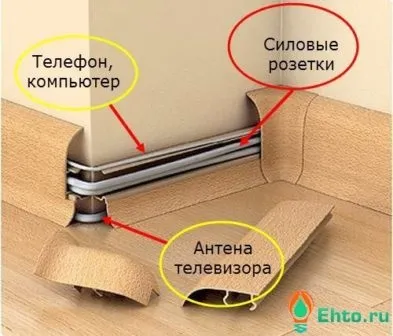

- Якщо слабкострумові мережі монтувати в електроплінтусах (електрокоробах), краще виключити з них електричні дроти для розеток. Немає можливості виключити, розділити по каналах;
- Кожна слабкострумова ланцюг, повинна проводитися окремим кабелем;
- При прокладанні декількох кабелів, вони не повинні переплітатися і перекручуватися;

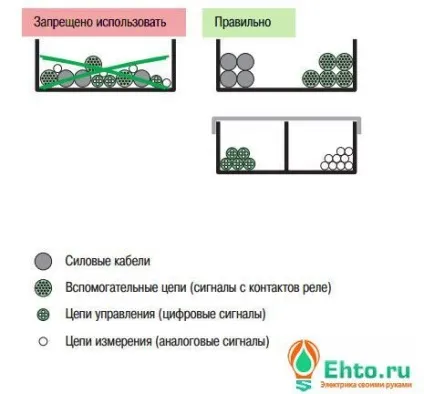

- При прокладанні слабкострумових кабелів в конструкції стелі або стін краще використовувати для їх прокладки спеціальні металеві короби для захисту від електропомех. Для максимального захисту кабелі повинні повністю заповнювати короб, краще в два шари.
Статті по темі: Проект електропостачання квартири в 6 аркушах
Матеріали для слаботочной проводки в квартирі, будинку
телевізійний кабель

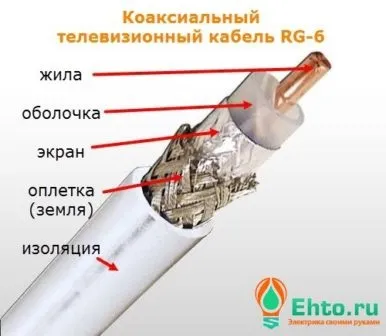

Телевізійна мережа найбільш чутлива до перешкод. Щоб забезпечити мінімальне використовуйте екранований коаксіальний кабель. Екран кабелю (металева сітка) з'єднується з контактом заземлення в розетці. Марка RG-6U.
Комп'ютерна мережа
- Комп'ютерна мережа в квартирі, будинку прокладається кабелем кручена пара марки UTP-4. Мінімізація перешкод досягається кабелями типу: U / STP і STP.
- Довжина кабелю для одного комп'ютера, не повинна перевищувати 100 метрів;
- Неприпустимо з'єднання кручений пари методом скручування;
- Для підключень використовуються джет-роз'єми і розетки з джет-роз'ємами.
