Навіщо і як заземляются побутові прилади

Один із заходів безпеки - з'єднання всіх корпусів електроприладів з контуром заземлення. Для цієї мети в усіх силових кабелях передбачається спеціальна жила - «РЕ» або «захисний провідник». За нульового робочого провідника протікає струм навантаження електроприладу, а по захисному в нормальному режимі не протікає нічого.

Для підключення кожного з провідників в щитках передбачається своя шина. Нульові робочі підключаються на шину «N», а захисні - «PE».

На відміну від електропроводок старого зразка, тепер до споживачів йдуть не двожильні, а трижильні кабелі. В сучасних кабелях жили відрізняються забарвленням залежно від призначення.

Маркування проводів в кабелях

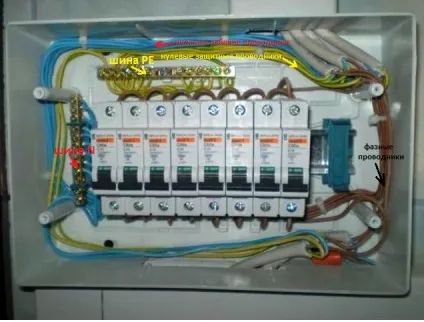

Приклад розподільного щитка

Всі захисні провідники кабелів підключаються до:

• корпусам світильників, електроплит;
• заземляющим контактам розеток.

Для чого все це робиться?

1. Якщо при поломці побутового приладу на корпус потрапить небезпечне для життя напруга, то в бік контуру заземлення по провіднику «РЕ» потече струм. Якщо величини струму вистачить, щоб спрацював автоматичний вимикач, що захищає лінію вимкнеться. Висока напруга зникне з корпусу.

2. Якщо струм виявиться невеликим і відключення не відбудеться, то за рахунок зв'язку з контуром заземлення потенціал на корпусі знизиться до безпечної величини. Дотик до корпусу людини призведе до протікання через його тіло струму, але величина струму буде недостатня для заподіяння шкоди здоров'ю.

3. У разі, якщо лінія захищена УЗО, відключення відбудеться в будь-якому випадку.

4. Ряд електроприладів є джерелом шкідливого для здоров'я електромагнітного випромінювання. З'єднання корпусів з «землею» зводить до мінімуму його інтенсивність.

5. Деякі електроприлади (комп'ютери, пральні машини, пускова апаратура сучасних люмінесцентних світильників) містять в собі фільтри для придушення перешкод. Конструкція фільтрів така, що на незаземлені корпусі пристрою є потенціал 110 В. Якщо корпус не поєднати з контуром заземлення, при зіткненні з ним станеться удар струмом.

Що робити власникам старої електропроводки? Адже вони позбавлені такого захисту.

Часи змінилися, техніка удосконалилася і стала складніше. Якщо Ви хочете, щоб проводка в квартирі або дачі відповідала сучасним вимогам безпеки, вихід один - її заміна. Ви не зможете коректно з'єднати заземлюючий контакт розетки або корпус світильника з контуром заземлення. Якщо використовувати для цієї мети нульову жилу проводки старого зразка, то Ви ризикуєте ще швидше потрапити під напруги через помилки електриків або несправностей.

Готуючись до заміни електропроводки, не забудьте захистити її сучасними автоматичними вимикачами і УЗО. При необхідності встановіть дво- або трехтаріфний електролічильник.

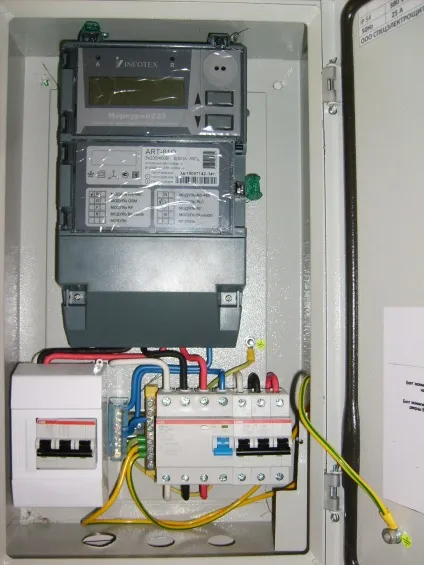

Мінімальний склад вступного щитка

І пам'ятайте: безпека Вашого життя і здоров'я - найдорожче.
