Нарізування різьби плашками - нарізування різьби
При нарізуванні різьблення плашками необхідно правильно вибирати діаметр нарізається стрижня. Встановлено, що кращої якості різьблення виходить тоді, коли діаметр стержня на 03-0,4 мм менше зовнішнього діаметра різьби.
Перед нарізуванням різьблення кінець стержня на всю довжину нарізки обточують або обпилюють до відповідного діаметру і на самому кінці знімають фаску. Стрижні під різьбу повинні мати чисту поверхню; не можна нарізати стрижні, покриті окалиною або іржею, так як в цьому випадку сильно зношуються плашки.
Операція нарізування різьблення проводиться таким чином. Стрижень затискають в лещатах, зверху накладають на нього плашку і починають її вирощують за годинниковою стрілкою (якщо це праве різьблення). Якщо діаметр стержня обраний правильно, різьблення вийде повною і чистої (рис. 215), якщо діаметр більше необхідного, плашка НЕ буде Навинчивающийся на стрижень. Спроби застосувати силу можуть скінчитися тільки псуванням стрижня або зривом різьблення у плашки. Якщо ж діаметр стрижня менше нормального, то вийде неповне різьблення.
Розглянемо два приклади нарізування різьблення на стрижнях.
Нарізування на кінці сталевого стрижня різьблення М12 круглої плашкою.
Роботу треба виконувати так:
1) відміряти на кінці стержня довжину нарізається частини;
2) затиснути стрижень в лещатах;
3) обпиляти кінець стержня на діаметр 11,8 мм (не менше 11,76 і не більше 11,88 мм);
4) обпиляти торець стрижня і закріпити плашку;
5) вставити в комірець і закріпити плашку;
6) змастити стрижень маслом і на кінець стержня надіти плашку;
7) злегка натискаючи на плашку, повертати її на 1-V / 2 робочих обороту (по ходу нарізування) і на 'Л або Ц2 обороту назад: натискати на плашку вниз (при робочому ході) по тих пір, поки вона сама не піде по різьбі;
8) нарізавши різьблення, свінтіть і зняти зі стрижня плашку;
9) протерти різьбу чистою ганчіркою;
10) перевірити різьблення різьбовим кільцем або гайкою.
Нарізування на кінці сталевого стрижня різьблення Ml6 розсувний плашкою.
При виконанні цієї роботи необхідно:
1) відміряти на кінці стержня довжину нарізається частини;
2) затиснути стрижень в лещатах і обпиляти його кінець на діаметр 35,8 мм (не менше 15,70 і не більше 15,82 мм);
3) обпиляти торець;
4) запив фаску на торці;
5) надіти Клупи з розсувними плашками на стрижень, змастивши стрижень маслом;
6) піджати гвинтом рухливу плашку настільки, щоб різьблення плашок врізалася в метал приблизно на 0,2-0,5 мм;
7) повертати Клупи на 1-1 '/ г обороту за годинниковою стрілкою і на' Д - '/ г обороту назад;
8) нарізавши різьблення, свінтіть Клупи на кінець стержня; знову піджати плашку гвинтом і пройти різьблення вдруге;

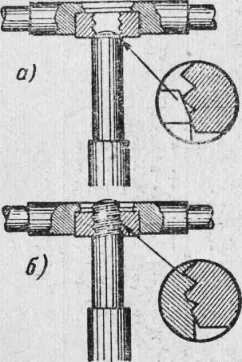

Мал. 1. Нарізування різьби плашкою: а-загострювання на конус кінця нарізається стрижня, б - отримання повної різьблення у стрижня, діаметр якого трохи менше зовнішнього діаметра різьби
9) різьблення калібром, або, в крайньому випадку, гайкою;
10) повторювати проходи до отримання повної різьблення, причому на останніх двох проходах трохи підтискати плашку, при кожному проході наносити на стрижень мастило;
11) перевірити остаточно готову різьблення калібром або гайкою.
Закінчивши нарізування різьблення, треба вийняти плашку з КЛУПП, видалити з її половинок стружки, потім протерти плашку промасленим ганчіркою і покласти на місце (або здати в комору).
Нарізування труб. У труб різьблення вручну нарізують: зовнішню - КЛУПП, внутрішню - мітчиками. Найбільш часто для зовнішньої різьби застосовують Клупи з розсувними плашками (рис. 216), яким можна нарізати труби діаметром від 13 до 50 мм. Він складається з корпусу з ручками і чотирьох плоских плашок. У цього КЛУПП три комплекти плашок: для Тоуб діаметром 13-19 мм (V2-3Д дюйма), 25-32 мм (1-1'Л дюйма) і 38-50 мм (172-2 дюйма).
Клупп влаштований так, що поміщаються в його корпусі чотири плашки можуть одночасно зближуватися до центру і розходитися від нього. Для пересування плашок служить наявна в КЛУПП спеціальна поворотна частина - планшайба. Точна установка плашок на потрібний діаметр проводиться по розподілам на корпусі КЛУПП. Після установки плашок на діаметр їх положення закріплюють натиском особливої «собачки». Нарізавши різьблення, Клупи не згортається з труби, а рукояткою планшайби розсовують плашки: Клупи тоді вільно знімається з труби.
Крім чотирьох ріжучих плашок, в КЛУПП є три напрямні плашки (гладкі, без різьблення), що забезпечують стійке положення КЛУПП на трубі під час його роботи. Установка цих плашок по діаметру труби проводиться обертанням спеціального гвинта (черв'яка) на зовнішній стороні КЛУПП.

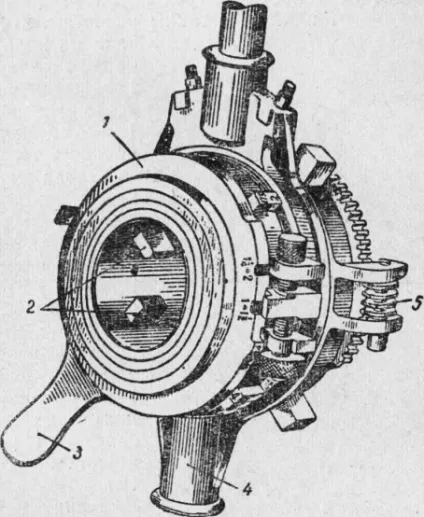

Мал. 2. Клупп з розсувними плашками: 1 - корпус КЛУПП, 2 - розсувні плашки, 3 - рукоятки для зближення і розкриття плашок, 4 - рукоятки для обертання КЛУПП, 5 - черв'як для точної установки плашок на розмір різьблення
Для нарізування різьблення кінець труби закріплюють в притиску. Висунуту частину кінця, на якій буде нарізатися різьблення, змащують маслом (оліфою). Після цього на кінець труби, на довжині не більше двох-трьох ниток різьблення, встановлюють Клупи, зближують плашки з таким розрахунком, щоб різьблення була нарізана на повну глибину в кілька проходів. Для діаметрів до 1 дюйма обмежуються двома проходами; при діаметрах понад 1 дюйма хорошу різьблення можна отримати тільки з трьох проходів.
Перед кожним повторним проходом поверхню нарізати різьблення і різьблення плашок необхідно ретельно очищати пензлем від стружок і знову змащувати маслом. Обертання КЛУПП навколо труби зазвичай проводиться в чотири прийоми; за кожний прийом потрібно описати кут не більше 90 °.
Різьблення діаметром до 1 1/2 дюйма нарізає одна людина, при великих діаметрах працюють удвох. При спареної роботі повний оборот КЛУПП треба робити в чотири прийоми.
Довжину нарізаної частини труби в ході роботи визначають або по довжині шматка труби, що вийшов з плашок зі зворотного боку КЛУПП, плюс ширина плашок, рівна довжині укладеної в них частини труби, або за допомогою трубчастого упору, який надягають на трубу впритул до притиску. Коли необхідна довжина пройдена, подальше переміщення КЛУПП обмежується упором.
Після закінчення роботи Клупи з плашками треба ретельно протерти і змити оліфу, після чого змастити Клупи мінеральним маслом.
