Нарізування прямокутної та трапецеїдальної різьби

Нарізування прямокутної та трапецеїдальної різьби вважається однією з найбільш складних токарних робіт. Ці різьблення виготовляють однозаходний і многозаходная.

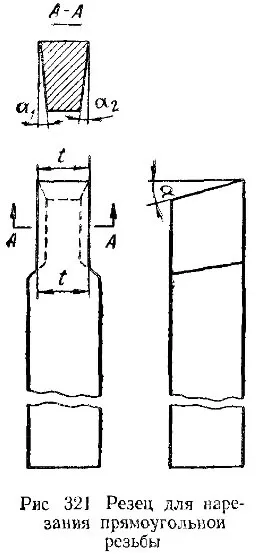

Різець для нарізування прямокутної різьби (рис. 321). Різець повинен бути заточений за шаблоном, профіль якого відповідає профілю різьби (рис. 322). Передній кут у різця зазвичай дорівнює 0 °, головний задній кут а = 6 - 8 °. Допоміжні задні кути різця а1 і а2 призначаються для усунення тертя різця об бічні поверхні різьби.
Чим більше кут підйому різьби, тим більше повинен бути задній допоміжний кут а1. Цей кут береться зазвичай на 2 - 3 ° більше кута т підйому різьби (див. Рис. 323); задній допоміжний кут Qg дорівнює = 3 'незалежно від кута підйому різьблення.

Установка різця. Існує два способи установки різьбового різця при нарізуванні прямокутної різьби.

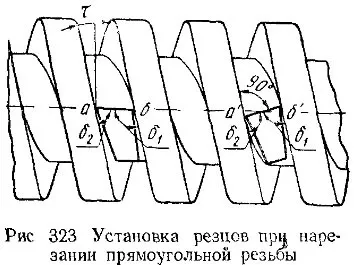

Перший спосіб. Головна ріжуча кромка різця аб може бути встановлена ​​паралельно осі деталі (рис. 323, зліва), точно по лінії центрів верстата; в цьому випадку отримується профіль різьблення буде точно збігатися з профілем ріжучої частини різця і гвинт отримає правильну форму. Однак кути різання у правій і лівій бічних ріжучих крайок будуть різні: у правій кромки кут різання 6i тупий і різець в цьому місці буде не різати метал, а шкребти його; у лівій кромки умови різання більш сприятливі, так як кут різання 6з буде значно менше 90 °, зате ця кромка буде сильно ослаблена і швидко затупітся.

Другий спосіб. Головну ріжучу кромку а 'б' встановлюють перпендикулярно бічних стінок різьблення, як показано на рис. 323, праворуч. У цьому випадку обидві бічні ріжучі кромки будуть різати однаково добре, але профіль різьблення а, не буде точно збігатися з профілем різця, - дно канавки вийде не плоским, а увігнутим. З цієї причини такої установкою зазвичай користуються тільки для чорнового нарізування канавки. При чистових проходах різець повинен бути встановлений відповідно до рис. 323, зліва. В цьому випадку необхідно стежити, щоб вершина різця перебувала точно на висоті центрів.
Токарі-новатори для установки різців при нарізанні різьби, прямокутного і трапецеїдального профілів користуються спеціальними державка ми (рис. 324). Ці державки зручні тим, що при зміні кута підйому різьби для них не потрібно спеціальної заточки різця. Крім того, усувається часта переточування різців, коли змінюється діаметр або число заходів різьби.

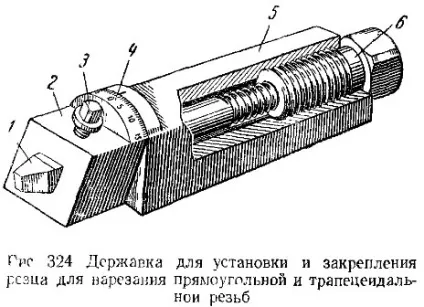

Держак, показана на рис. 324, складається з трьох частин: поворотної частини 2, корпусу 5 і гайки 6. У поворотної частини є гніздо для різця 1, що закріплюється гвинтом 3, і буртик 4. На буртике нанесена шкала з градусними поділками, за допомогою якої можна відраховувати поворот згідно кутку підйому різьби т, не роблячи спеціальної заточки різця.
Токарю досить мати кілька заготовлених різців для основних профілів, які при наявності такої державки будуть придатні для різних діаметрів різьблення і різних заходів (двох, трьох, чотирьох і т. Д.)
Прийоми нарізання прямокутної різьби. Приступаючи до нарізування прямокутної різьби, необхідно перш за все правильно встановити різьбовій різець. Правильне положення різця відносно деталі і профіль різця перевіряють шаблонами (див. Рис. 322).

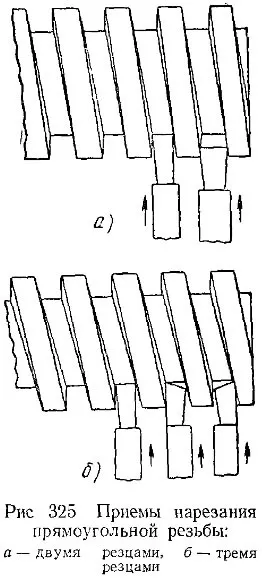

Нарізають прямокутну різьбу відразу одним різцем, ширина якого дорівнює ширині канавки, або декількома різцями. Різьблення з кроком до 3-4 мм можна нарізати одним різцем з мірної шириною ріжучої кромки. Велику (з кроком більше 4 мм) і точну різьблення краще прорізати спочатку чорновим різцем шириною, рівній 3/4 ширини повного профілю різьби, а потім остаточно пройти її чистовим різцем на всю ширину канавки (рис. 325, а). Можна зробити й так: прорізати різьблення тим же чорновим різцем, а потім кожну бічну поверхню канавки обробити окремим підрізним різцем (рис. 325, б). Другий спосіб дає більш чисту і точну різьблення, але вимагає більших витрат часу; така операція, крім того, вимагає високої кваліфікації токаря.

Нарізування зовнішньої трапецеїдальної різьби. Трапецеїдальних різьблення має профіль трапеції з кутом при вершині 30 °. Нахил бічних сторін профілю трапецеїдальної різьби полегшує сход стружки і дозволяє нарізати її більш чисто і точно, ніж прямокутну.

Кута заточування і способи установки різцем такі ж, як і при нарезаціі прямокутних різьб.

У завісіместі від розмірів, точності і чистоти трапецеидальную різьблення можна нарізати одним, двома, трьома і чотирма різцями. Дрібна трапецеїдальних різьблення нарізається одним різцем з ріжучої частиною, що відповідає профілю різьби; велика різьблення нарізається двома, трьома або чотирма різцями.

Нарізування трапецеїдальної різьби чотирма різцями показано на рис. 326.

Прорізним різцем, які мають ширину, рівну ширині канавки на внутрішньому діаметрі, попередньо прорізають западину (канавку) на глибину внутрішнього діаметра різьби (рис. 326, а). Після цього встановлюють трапецеїдальний різець з крайкою, дещо меншою ширини профілю нарізати різьблення, і нарізають їм спочатку праву, а потім ліву сторону різьблення (рис. 326, б, в). Остаточна обробка профілю проводиться різьбовим різцем (рис. 326, г), профіль ріжучої частини якого відповідає профілю різьби.

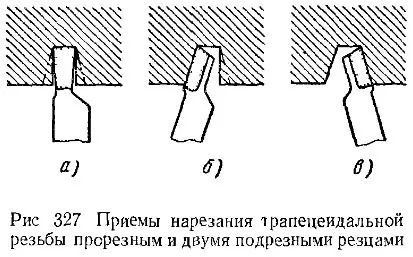

На рис. 327 показані більш продуктивні прийоми нарізування трапецеїдальної різьби прорізним і двома підрізними різцями. Спочатку прорізним різцем, які мають ширину, рівну повної ширині канавки у дна, прорізають канавку до внутрішнього діаметра (рис. 327, а). Далі застосовують два підрізних різця - лівий і правий. Лівим підрізним різцем зрізають лівий боковий уступ, а правим підрізним різцем - правий уступ. Хоча цей спосіб і простіше попереднього, проте він доступний лише токарям високої кваліфікації.

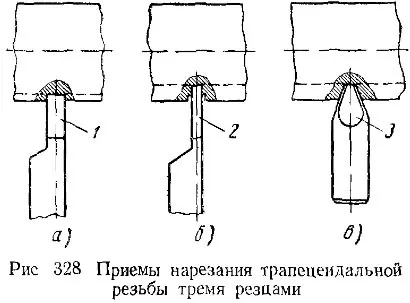

На рис. 328 показані прийоми нарізування трапецеїдальної різьби послідовно трьома різцями. Попередньо нарізають різьблення прорізними різцями 1 і 2 і остаточно - профільним різцем 3. Прорізна різцем 1, що має ширину, рівну ширині канавки по середньому діаметру різьби мінус 2 мм, прорізають канавку до середини профілю різьби. Після цього прорізним різцем 2, які мають ширину, рівну ширині дна канавки, прорізають канавку до внутрішнього діаметра різьби. Потім профільним різцем 3 різьблення нарізається остаточно.

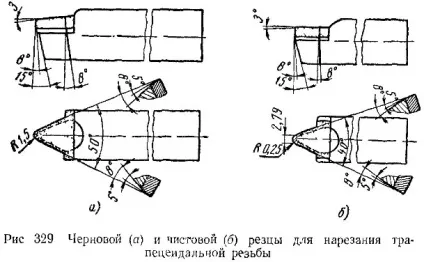

Для нарізування трапецеїдальної різьби застосовують різці з пластинками з твердого сплаву Т15К6. Нарізування виробляється двома різцями - чорновим і чистовим. Чернової різець (а) має кут профілю 50 °, передній кут γ = -3 ° і задній кут а = 3-5 ° (для підвищення міцності різця). Чистовий різець (б) має кут профілю, рівний куту профілю різьби (в даному випадку 40 °).

Нарізають різьблення за 6-7 проходів з глибиною врізання 0,6-0,7 мм, причому останній прохід - зачистной; при цьому швидкість різання - від 155 до 450 м / хв при обробці стали різцями, оснащеними твердим сплавом Т15К6.

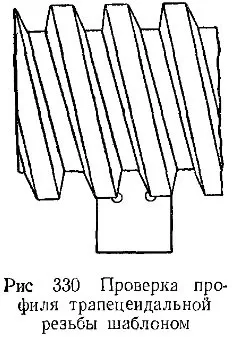

Перевірка профілю різьби. Для перевірки профілю западини трапецеидальной і прямокутної різьби застосовують шаблони, виготовлені для кожного профілю і кожного кроку різьблення. На рис. 330 показана перевірка шаблоном профілю трапецеїдальної різьби. Шаблон встановлюють перпендикулярно до гвинтової лінії різьби і по його прилягання до бічних стінок різьблення (відсутність просвіту) визначають правильність профілю западини.

Нарізування внутрішньої трапецеїдальної різьби. Нарізають внутрішню різьблення так само, як і зовнішню того ж профілю. Різьблення з кроком до 3 мм нарізається відразу одним різцем з профілем ріжучої частини, що відповідає профілю різьби. Різець в резцедержателе встановлюється точно по шаблону.

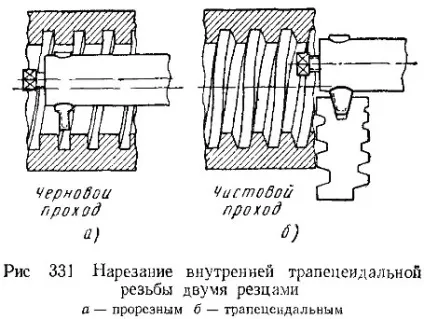

Трапецендальная різьблення з кроком більше 3 мм нарізається двома різцями (рис. 331). Спочатку начорно різьблення нарізають прорізним різцем, ширина якого трохи менше ширини канавки на внутрішньому діаметрі (рис. 331, а), а потім начисто - трапецеїдальним різцем, що встановлюються строго по шаблону (рис 331, б). Різець повинен мати передній кут γ = 0 °, задній допоміжний кут а1 береться на 2 - 3 ° більше кута т підйому різьби, задній допоміжний кут а 2 = 8 - 10 °.
