Налаштування зварювального інвертора інструкція

Для проведення певних ремонтних робіт може знадобитися зварювальний апарат. При бажанні його можна зробити своїми руками, при цьому якість роботи нічим не поступатиметься вже готовому заводському. Звичайно, збирати зварювальний інвертор самостійно можна тільки в тому випадку, якщо є досвід роботи з подібною технікою. Якщо такого досвіду немає, то експериментувати не рекомендується, краще пристрій взяти в оренду або найняти фахівця.

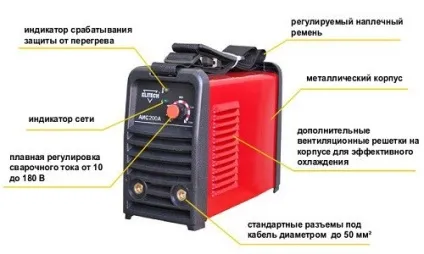

Конструкція зварювального інвертора.

При організації зварювальних робіт необхідно обов'язково дотримуватися обережності і правила безпеки, так як процес зварювання відноситься до потенційно небезпечних, як і використання самого зварювального устаткування.

намотування трансформатора

Коли збирається зварювальний інвертор, першої виконується намотування трансформатора. При цьому характеристиками обладнання будуть:

струм споживання - 32 А;
зварювальний струм - 250 А (може незначно відрізнятися);
є можливість зварювання з довжиною дуги в 1 см, використовуючи електроди 5.

Трансформатор намотується на фериті, його тип Ш8 * 8 або 7 * 7. Первинна обмотка дорівнює 100 витків з проводом в 0,3 мм, вторинна обмотка - 15 гвинтів, провід має перетин 1 мм.

Далі йде інша обмотка:

Способи підключення зварювального інвертора.

вторинна з дроту в 0,2 мм - 15 витків;
вторинна обмотка з проводом на 0,35 мм - 20 витків (дві обмотки).

Намотувати дріт необхідно на всю ширину майбутнього каркаса, щоб напруга була стабільним. Виконується обмотка тільки з мідною жерстяної дроту, зазвичай її використовують для касових апаратів, дістати таку жесть не складе труднощів. Звичайний товстий провід застосовувати не можна, так як він буде нагріватися, а використовувати інвертор при таких умовах не можна. Необхідно пам'ятати, що під час роботи нагрівається провід, а не сердечник, тому до її вибору треба підійти уважно. Трансформатор повинен охолоджуватися вентилятором, він монтується всередині корпусу (можна взяти блок від старого комп'ютера).

Монтаж блоку: інструкція

Принципова схема зварювального апарату.

Робити зварювальний інвертор можна в тому випадку, якщо є необхідні навички або досвід. Для охолодження системи можна взяти старі вентиляторні блоки від непрацюючих вже комп'ютерів (їх легко можна купити, вартість таких блоків невелика). На радіатори ставляться діоди HFA30 і HFA25. Якщо є теплопроводящая паста, то можна обробити контакти їй. Висновки встановлених діодів, транзисторів слід прикручувати в положенні один навпроти одного. Плата монтується між двома радіаторами і цими висновками, для з'єднання використовується ланцюг на 300 В, елементи моста.

На плату припаиваются конденсатори в кількості 12 штук по 630 В. Вони служать для того, щоб викиди при роботі трансформатора йшли на живильну ланцюг, при цьому всі резонансні струмові викиди були повністю ліквідовані.

Інші елементи треба міцно з'єднати провідниками. Використовується монтаж так званих снабберов з конденсаторами типу С15 / 16, які виконують такі завдання:

глушіння резонансних струмових викидів;
зменшення втрати IGBT під час вимикання.

Налаштування зварювального інвертора

Зварювальний інвертор своїми руками цілком можна зібрати, але робота ця не для новачка. Після складання обов'язково треба перевірити працездатність конструкції. Для цього необхідно на ШІМ подати харчування, рівне 15 В. Така напруга потрібно подати на вентилятор, щоб можна було забезпечити розряд С6. Ця ємність контролює час спрацьовування встановленого на инверторе реле.

Таблиця необхідних технічних характеристик для зварювального інвертора.

Реле необхідно для того, щоб замикати резистор R11 (для цього використовується реле К1), після повної зарядки конденсаторів. Проводиться зарядка через сам резистор, при цьому він зменшує ймовірність сплеску струму, який виникає під час включення зварювального апарату в електричну мережу на 220 В. Стартовий струм властивий будь-якого обладнання, тому слід забезпечити захист від нього. Якщо не застосовувати резистор, то під час включення інвертор може просто перегоріти, вся робота, виконана до цього, буде марною.

Далі необхідно перевірити, як спрацьовують реле. Це відбувається приблизно через 2-10 секунд після початкової подачі живлення на ШІМ. Сама плата теж перевіряється, на ній повинні бути присутніми прямокутні імпульси, які йдуть до HCPL3120 оптронів після того, як спрацюють реле К1, К2. При цьому для імпульсів повинна дотримуватися ширина щодо нульової паузи в 44-66%.

На оптронах слід перевірити драйвери, переконатися в тому, що напруга IGBT дорівнює 16 В, але не більше. На міст подають напругу в 15 В, щоб переконатися в працездатності моста. Під час перевірки струм не повинен бути більше 100 А за умови, що йде холостий хід. Наступним етапом йде перевірка фразування силового трансформатора. Це робиться з використанням осцилографа.

Якщо під час роботи спостерігається шум, то необхідно ШІМ-плату і драйвери розташувати далі від того джерела, яке і дає перешкоди.

Всі з'єднання IGBT треба робити короткими, а напівпровідники, які йдуть від ШІМ-плати, не повинні розташовуватися далеко від джерел перешкод. Для зниження їх рівня також треба все сигнальні дроти скрутити і зробити коротше.

Далі треба підвищувати зварювальний струм, для цього застосовується резистор R3, розташований поруч з резистором R4. Зварювальний вихід треба замикати ключем нижнього IGBT. Про роботу плати ШІМ буде свідчити збільшення ширини імпульсу. Чим менше буде струм, тим менше буде і ширина імпульсу.

фінішна робота

Намотування на сердечник в формі "П".

Якщо зварювальний інвертор готовий, необхідно перевірити його в дії. Шуму бути не повинно ні в якому разі, інакше IGBT можуть просто вийти з ладу. Необхідно у міру додавання струму спостерігати за осцилографом, щоб напруга не перевищувало нижнього певного ключа. Струм не повинен бути вище 500 В, в викиді максимальне значення може становити 550 В. Звичайно ж при правильній збірці свідчення коливаються на рівні 340 В. При досягненні максимально «говорить» ширини необхідно зупинитися.

Починати зварювальні роботи можна відразу після перевірки. Перші 10 секунд можна варити, після чого перевірити радіатори, робота далі триває. Щоб перевірити обладнання, краще використовувати відразу 2 довгих зварювальних електрода на 4 мм. Якщо якість роботи нормальне, а шов відповідає вимогам, то допоміжне обладнання можуть використовуватися далі, дотримуючись при цьому техніку безпеки. Треба стежити, щоб трансформатор не нагрівається занадто сильно. Якщо це сталося, то треба почекати, поки він охолоне.

Зробити своїми руками зварювальний інвертор не так складно, але для виконання подібної роботи необхідно мати відповідний досвід і навички. Перед початком роботи слід вивчити схему, після чого починати збірку. Після монтажу апарат слід налаштувати, перевірити працездатність і безпеку.
