Налаштування ubiquiti nanostation m2
Дві моделі Ubiquiti NanoStation M2 і Loco M2 практично нічим не відрізняються між собою, крім радіусу дії кожної з них (13 км та 2 км). Відповідно і настройка Ubiquiti NanoStation модифікацій ubiquiti m2 і Loco M2 буде практично ідентичною.
Налаштування ubiquiti m2 як і ubiquiti loco m2 настройка починається з оновлення прошивки пристрою до останньої версії.
Крім того, не можна не згадати про двох цікавих вбудовані функції ubiquiti m2, якими можна скористатися.

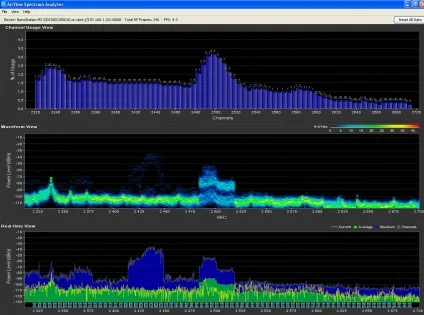

AirView - за допомогою цієї функції в ubiquiti настройка і сканування радіочастотного ефіру.
AirMax - протокол для оптимізації роботи в мережі точка-многоточка, спеціально розроблений компанією Ubiquiti Networks для бездротової передачі даних.
Налаштування ubiquiti nanostation m2 і Loco M2
Приступимо до налаштування Ubquiti NanoStation M2 / Loco M2:
1. Підключаємо пристрій ubiquiti nanostation до локальної мережі або до вашого персонального комп'ютера через порт PoE (порт POE), порт LA, почекаємо деякий час, поки система завантажиться.

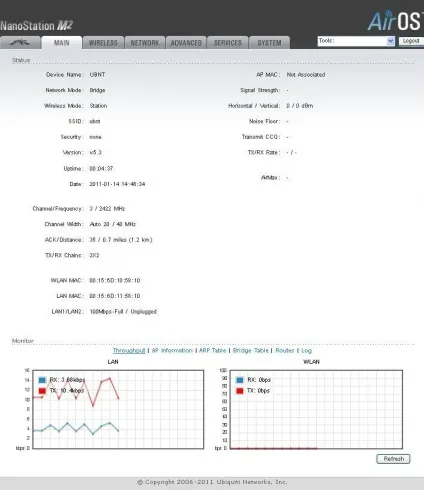

• Поле Device name - назва пристрою
• Wireless mode -в якому з можливих режимів Station (клієнт) або Acsses Point (точка доступу) функціонує.
• SSID - назва бездротової мережі
• Seсurity - який вид шифрування даних використовується в даний момент.
• Version - яка версія прошивки встановлена на пристрої, при необхідності оновлюємо.
• Channel width - ширина каналу.
• Signal strength-потужність сигналу, який виходить від точки доступу.
• AirMax - указхивает на якість з'єднання
4. Переходимо до другої вкладці Wireless. Тут ви побачите кілька полів. Розшифруємо значення кожного з них.
Поле Wireless Mode - тут ми бачимо змінні значення Access Point і Station - тобто точка доступу і абонентський пристрій відповідно. У ubiquiti nanostation якщо ви вибираєте режим WDS, то вам стає доступна настройка однієї бездротової мережі, використовуючи відразу кількох точок доступу.
SSID - тут ми вказуємо назву створюваної мережі, довільно
В поле Country Code знаходимо країну вашого місцезнаходження.
Channel Width - в цьому полі вказуємо пропускну здатність (ширину каналу), вибираємо необхідне значення в діапазоні 5 40 МГц
Channel shifting в цьому полі залишаємо вказане за умовчанням значення Disabled
Extension Channel - працює за замовчуванням при включених режимах Access Point або Access Point WDS з шириною каналу 40 МГц. Ця функція ubiquiti nanostation дозволить вам створити два паралельних каналу по 20 МГц, але використовувати її потрібно з обережністю, оскільки плюсом є збільшення пропускної спроможності каналів, але при цьому обладнання, яке функціонує на сусідніх каналах, починає працювати з перебоями.
Frequency List використовуйте цю функцію для того щоб просканувати доступний діапазон частот і встановити точку доступу на ubiquiti m2
Output Power - рівень потужності, з якої буде передаватися сигнал. Стандартно встановимо не більше 18db, так як в противному випадку передавач більш високої потужності доведеться зареєструвати.
Max Data Rate, Mbps - можна вибрати автоматичний режим, або задати фіксовані параметри швидкості передачі даних.
Тепер настройка режиму Клієнта.
Змінюємо настройки Ubiquiti NanoStation M2 / Loco M2
1. Налаштування ubiquiti nanostation m2 в режимі клієнта спрощується, оскільки спочатку ми проробляємо ті ж маніпуляції настройки ubiquiti nanostation, що і в пункті 1-3 написаної вище інструкції.
4. У поле Wireless Mode потрібно встановити Station. Переконайтеся, що це так.

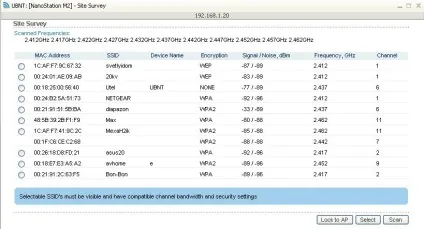

5. Тепер нам потрібно буде натиснути Select для пошуку точки доступу. Вона повинна відкритися у знову вікні. Таким чином.
7. Відкриваємо наступну вкладку - Advanced.
8. Distance - на сторінці ми встановлюємо цей параметр в залежності від відстані до нашої точки доступу.
9. ACK Timeout - цей параметр не чіпаємо, залишаємо як є.
10. Галочка Auto Adjust позначає задану автоконфігурації параметра ACK Timeout.
Готово! На цьому настройка Ubiquiti NanoStation M2 і Loco M2 завершена.
