Налаштування системи групової роботи teamwox для доступу з мережі інтернет
Крім того, якщо для підключення до Інтернету ви використовуєте шлюз (наприклад, ADSL-модем), вам необхідно налаштувати його додатково. Основним завданням забезпечення роботи системи TeamWox є налагодження проброса портів (Порт Маппінг, Port Mapping).
У даній статті будуть розглянуті:
діагностика підключення
Налаштування віддаленого доступу
Розглянемо налаштування віддаленого доступу до сервера TeamWox з мережі Інтернет для кожного описаного випадку окремо. Припустимо, TeamWox встановлений наступним чином:
Доменне ім'я сервера TeamWox:
1. Комп'ютер з встановленим сервером TeamWox розташований у хостинг-провайдера
Далеко не всі хостинг-провайдери надають прямий доступ до своїх DNS серверів, тому ймовірно буде необхідно написати в службу підтримки вашого провайдера лист з проханням додати відповідний запис в їх DNS сервер.
Якщо у вашій корпоративній мережі не встановлено свій DNS сервер, вам буде потрібно виконати дії, описані вище, тобто необхідно додати спеціальну DNS запис в DNS сервер інтернет-провайдера.
Якщо ж вашій організації розгорнуть свій сервер DNS, то відповідний запис необхідно додати в нього.
В цьому випадку вам буде потрібно виконати наступні дії:
1) Додати або в DNS сервер провайдера, або в власний DNS сервер спеціальну DNS-запис виду:
Вхідні запити на порт 443 (HTTPS) необхідно прокидати на потрібний комп'ютер через порт-маппинг. Для цього на шлюзі необхідно прописати конструкцію виду:
IN 443 MAP TO 192.168.0.138:443
Схема підключення системи групової роботи TeamWox
Зазвичай в локальній мережі існує не менше однієї точки доступу для підключення до мережі Інтернет і для зв'язку між пристроями мережі:
Увага! Багато старі моделі ADSL-модемів не підтримують функції настройки проброса портів.

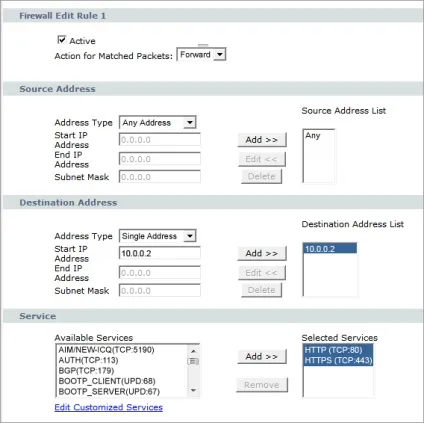

Якщо на вашому шлюзі встановлений міжмережевий екран (Firewall), то в його налаштуваннях необхідно дозволити порти 80 і 443. Приклад такого налаштування на модемі ZyXEL P-660H / HW:
налаштування маршрутизаторів
ASUS RT-N13 Wireless N Router
За замовчуванням для доступу до веб-інтерфейсу налаштувань пристрою використовуються наступні дані:

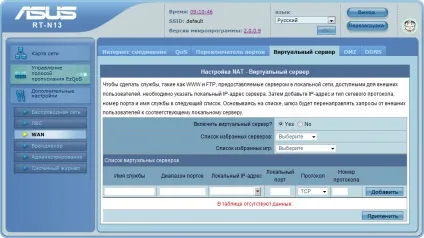

Цей пристрій являє собою багатофункціональну точку доступу c підтримкою WiFi-підключення. При підключенні через даний пристрій, налаштоване за замовчуванням, доступ з мережі Інтернет до сервера TeamWox буде закритий. Щоб відкрити зовнішній доступ, необхідно налаштувати "Віртуальний сервер", що реалізується через NAT-сервер точки доступу:

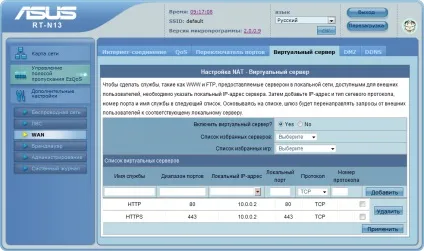

Після додавання і застосування цих правил до системи групової роботи TeamWox буде відкритий доступ із зовнішньої мережі Інтернет.
За замовчуванням для доступу до веб-інтерфейсу налаштувань пристрою використовуються наступні дані:
Після додавання і застосування цих правил до системи групової роботи TeamWox буде відкритий доступ із зовнішньої мережі Інтернет.
ZyXEL P-660RU EE
За замовчуванням для доступу до веб-інтерфейсу налаштувань пристрою використовуються наступні дані:
Цей пристрій являє собою модем ADSL2 + з портами USB і Ethernet. Для настройки проброса портів перейдіть в меню "Advanced Setup -> NAT". Виберіть режим "SUA Only" і потім "Apply". Після цього натисніть "Edit Details", щоб перейти до редагування проброса портів:
Після додавання двох правил для портів 80 і 443 натисніть "Save":
За замовчуванням для доступу до веб-інтерфейсу налаштувань пристрою використовуються наступні дані:

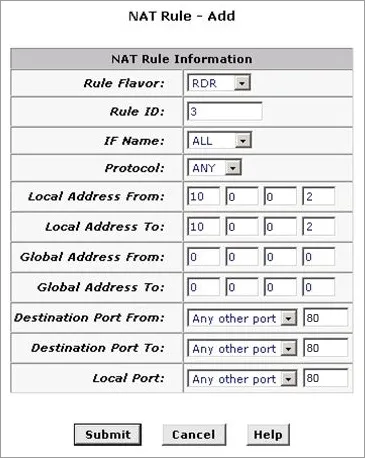

Цей пристрій являє собою модем ADSL з підключенням до мережі Ethernet. Для настройки проброса портів перейдіть в меню "Services -> NAT". В поле "NAT options" виберіть опцію "NAT rule entry" і видаліть правило, встановлене за замовчуванням. Далі за допомогою кнопки "Add" додайте 2 правила для портів 80 і 443:
Потім додайте основне правило для нормальної роботи NAT, при цьому необхідно вказати більший "Rule ID", ніж у попередніх двох правил:
За замовчуванням для доступу до веб-інтерфейсу налаштувань пристрою використовуються наступні дані:

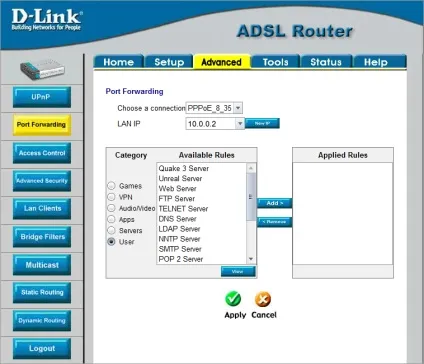

Тепер перейдіть в розділ "Advanced -> Port Forwarding":
Аналогічним чином налаштовуються ADSL-модеми Acorp LAN120, 420, 422 і Asus-AAM6010EV (перша версія).
На більш функціональних пристроях D-Link все налаштовується так само, за винятком того, що замість сторінки "Advanced -> Port Forwarding" використовується сторінка "Advanced -> Virtual Server".
За замовчуванням для доступу до веб-інтерфейсу налаштувань пристрою використовуються наступні дані:
Цей пристрій являє собою модем ADSL2 / 2 + з портами USB і Ethernet. Для настройки проброса портів перейдіть в меню "Advanced Setup -> NAT". Заповніть поля наступним чином і натисніть посилання "Virtual Server":
Додайте 2 правила для портів 80 і 443, для цього заповніть поля наступним чином:
В результаті отримуємо 2 правила:
Аналогічним чином налаштовуються ADSL-модеми HUAWEI. На старих версіях модемів HUAWEI для додавання правил NAT використовуються меню "Other Setting -> NAT" (для моделі HUAWEI SmartAX MT800), "Basic -> NAT -> Redirect" (для моделі HUAWEI SmartAX MT880) і "Other Setting -> NAT- > Port Mapping Set "(для моделі HUAWEI SmartAX MT880 v2).
висновок
Після того як ви налаштували машрутізатор, зробіть діагностику підключення системи групової роботи TeamWox до мережі Інтернет. Для цього необхідно натиснути посилання "Оновити" в меню сторінки "З'єднання". Якщо порти 80 і 443 доступні для підключення з мережі Інтернет, про це буде написано у відповідних пунктах:
