Налаштування приладу на вимірювання

Головна | Про нас | Зворотній зв'язок

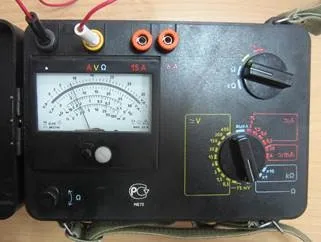

Фото приладів Ц4380 і ЕК2346 наведені відповідно на малюнках 1 і 2. Вимірювальні прилади мають гнізда для підключення провідників і кнопки або перемикачі для вибору роду струму, типу вимірюваної величини.

Малюнок 1 Малюнок 2

Перед проведенням вимірів необхідно налаштувати вимірювальні прилади на вимірювану величину, рід струму і вибрати межа вимірювань.

Для вимірювання напруги провідники підключають до крайніх двох висновків (рисунок 4 і 5). Рід струму вибирають у Ц4380 натисканням кнопки зі знаком «-» (постійний) або «

»(Змінний), у ЕК2346 рід струму вибирається перемикачем.

Малюнок 3 Малюнок 4

Для настройки приладу на вимірювання напруги необхідно перевести перемикач в положення «V». Якщо невідомий діапазон вимірюваного значення, то необхідно вибирати максимальну межу вимірювань. А потім поступово перемикати на більш низький. По можливості межа вимірювань підбирають так щоб стрілка приладу знаходилася в правій частині шкали, в цьому випадку виміряні значення будуть більш точними.

Не забувайте правильно знімати дані з шкали приладу, для змінного і постійного струму шкали відрізняються (малюнок 5). По верхній шкалі визначають змінну напругу, по нижній - постійне.

Для настройки вимірювальних приладів на вимір струму необхідно вибрати рід струму, встановити перемикач на необхідний діапазон ампер «А» або міліампер «mА». Для вимірювання великих струмів провідники до приладу Ц4380 підключаються до крайніх висновків: «*» (загальний) і «15А», перемикач діапазонів в цьому випадку встановлюється в положення «6/15».

Для вимірювання великих струмів у приладу ЕК2346 є два діапазони «15А» і «6А». Положення перемикача діапазонів однаково для діапазону 3А, 6А і 15А, Діапазон буде змінюватися підключенням провідників до приладу. На малюнку 6 прилад налаштований на вимірювання змінного струму до 6А.

Для вимірювання опору вимірювальні прилади повинні мати джерело живлення. Для економії батареї необхідно не забувати встановлювати прилад в положення «Викл» по закінченню вимірів.

Для вимірювання опору до 100 Ом необхідно на приладі Ц4380 одночасно натиснути дві кнопки «-» і «до # 937;» і встановити перемикач в положення «# 937;», у приладу ЕК2346 необхідно встановити обидва перемикача в положення «# 937;» ( малюнки 7, 8).

Малюнок 7 Малюнок 8

Цим режимом роботи приладу користуються при пошуку несправностей для визначення цілісності ланцюга ( «прозвонки»). При цілісності проводів між двома точками до яких підключений прилад стрілка приладу займає ліве положення.

Для настройки приладу на вимірювання опору від 100 Ом до 1 кОм або від 1кОм до 10 кОм змінюють діапазон виміру перемикачем. Налаштування приладу на вимірювання кОм виробляють у Ц4380 натисненням однієї кнопки «до # 937;», у ЕК2346 установкою верхнього перемикача в положення «до # 937;» (малюнки 9, 10).

Малюнок 9 Малюнок 10

У звіті докладно поясніть призначення висновків і перемикачів приладу Ц4380 або ЕК2346. Перерахуйте порядок дій при вимірюванні постійного і змінного напруги і струму.
