Налаштування модему d-link dsl-2640u t3a (c4, b1a) для Ростелеком, налаштування обладнання

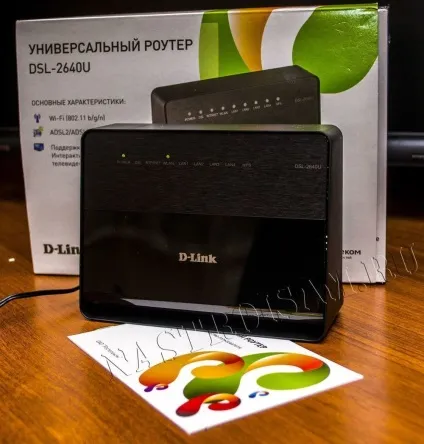

У наш філіал надійшли нові ADSL-модеми D-Link DSL-2640U B1A T3A. Новий пристрій йде в коробці з брендом Ростелеком. Найцікавіше, що новинка виконана в корпусі D-Link DIR-300 A / D1. в так званому «Скандинавському стилі», який на мій погляд взагалі невдалий. В першу чергу через внутрішнє виконання антени Wi-Fi. Спочатку ця модель була зі знімною антеною RP-SMA. Тобто, при необхідності можна було підчепити антену з більшим коефіцієнти посилення. Тепер нас цієї можливості позбавили, що жодного разу не радує.

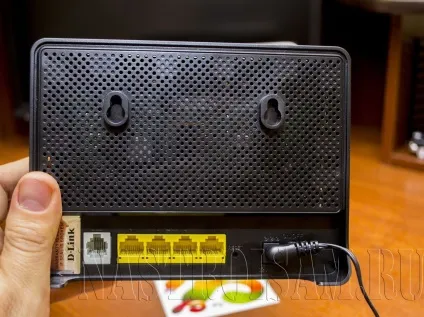

Єдине, що покращився - це охолодження пристрою. Задню стінку ADSL-модему зробили дірявим, та й приплив повітря при такому виконанні буде кращим:
Старий добрий DSL-2640U найпершої ревізії у мене успішно відпрацював близько 4 років і чималий нагрів був мабуть єдиною проблемою. Сподіваюся в цій ревізії нагрів буде в межах норми. Інших плюсів у вертикальному виконанні корпусу я вообше не спостерігаю.
За функціоналом ця ревізія від попередньої мало чим відрізняється: як і раніше, модем можна використовувати як на ADSL-лінії, а можна і переналаштувати в режим Ethernet-роутера, вибравши в якості WAN-порту один з LAN-портів. «Фішка» оновленої моделі - новий веб-інтерфейс в чорних тонах, знайомий нам за останніми версіями прошивок для Ethernet-роутерів D-Link.
Інструкція по налаштуванню модема.
Підключення PPPoE для Ростелеком
Для настройки підключення до Інтернет по протоколу PPPoE для Ростелеком, треба вибрати розділ Мережа => WAN:
Натискаємо кнопку «Додати щоб створити нове з'єднання»:

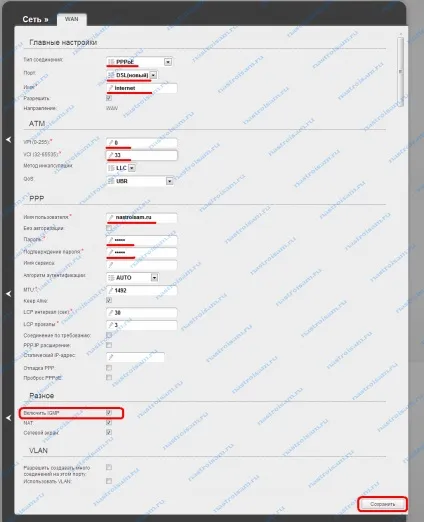

Прописуємо параметри нового з'єднання:
Тип з'єднання вибираємо PPPoE, Порт - DSL (новий), а в полі Ім'я пишемо назву з'єднання - Internet.
Нижче, в розділі ATM в поля VPI і VCI вказуємо параметри для Вашого філії (див. Таблицю). В поле «Ім'я користувача» треба прописати логін на підключення до Інтернет, а в поля «Пароль» і «Підтвердження пароля» - пароль на доступ, отриманий від провайдера.
Увага! Якщо у Вас підключена послуга Цифрове інтерактивне телебачення IPTV, то на цьому з'єднанні треба обов'язково поставити галку Включити IGMP, інакше на з'єднанні під IPTV мультикаст-трафік бігати не буде.
Натискаємо кнопку Зберегти. У таблиці з'єднань WAN повинна з'явитися ось такий рядок:
IPTV для Ростелеком
Для настройки цифрового телебачення IPTV на DSL-2640U B1A T3A, в підрозділі WAN знову натискаємо кнопку Додати для створення нового PVC-з'єднання. У ньому треба прописати наступні настройки:
Тип з'єднання - Bridge, Порт - DSL (новий), Ім'я - TV. В поля VPI і VCI вказуємо параметри для Вашого філії Ростелеком. Натискаємо кнопку Зберегти. У таблиці з'єднань WAN повинна додатися другий рядок:
Угруповання портів.
Для роботи IPTV треба ще виділити окремий LAN-порт для ТБ-приставки і об'єднати його в одну групу з PVC-з'єднанням. Щоб це зробити, в розширених налаштуваннях вибираємо розділ «Додатково» => «Угруповання портів»:
За замовчуванням, всі порти і WAN-з'єднання знаходяться в одній логічної групі:
Натискаємо кнопку «Додати групу». Отримуємо ось таке вікно:
В поле Ім'я прописуємо назву групи - iptv. наприклад. Нижче, за допомогою стрілок, переміщаємо один з LAN-портів з лівого поля - в праве. Те ж саме і з WAN-з'єднанням: з'єднання TV перемещаем вправо. Натискаємо кнопку Зберегти.
В угрупованні інтерфейсів отримуємо дві групи:
Натискаємо кнопку Зберегти.
Бездротова мережа Wi-Fi.
Для настройки бездротової мережі Wi-Fi на ADSL-модем D-Link Вам треба перейти в розділ «Wi-Fi» => «Основні настройки»:
Дивимося щоб стояла галочка «Включити бездротове з'єднання», в поле «SSID» прописуємо ім'я створюваної бездротової мережі, «Країна» - «Russain Federation», а «Канал» залишаємо auto. Натискаємо кнопку Змінити.
Переходимо до підрозділу «Налаштування безпеки»:
Тип мережевої аутентифікації треба вибрати «WPA2-PSK», в поле «Ключ шифрування» вводимо пароль на створювану бездротову мережу - їм може бути будь-яка буквена, арифметична або змішана послідовність не коротші 8 символів. Натискаємо кнопку Змінити.
Процедура установки ADSL-модему D-Link DSL-2640U B1A T3A завершена.
Не забудьте зберегти настройки. Для цього в правому верхньому кутку вибираємо пункт меню Система => «Зберегти і Перезавантажити».
