Налаштування діаграм в excel

Мал. 1. Три кнопки настройки діаграми, і параметри, доступні для кнопки Елементи діаграми

Завантажити замітку в форматі Word або pdf. приклади в форматі Excel

Зміна стилю або кольору діаграми

При натисканні кнопки Стилі діаграми відображається кілька варіантів стилю. Зверніть увагу: при натисканні цієї кнопки вгорі відкривається меню з двох елементів - Стиль і Колір. Клацніть на елементі Колір. і ви зможете підібрати для діаграми іншу колірну гамму.

Мал. 2. Параметри кнопки Стилі діаграми

Фільтрація даних діаграми

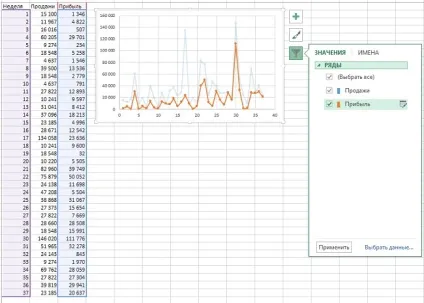

Мал. 3. Параметри, що відкриваються для кнопки Фільтри діаграми; щоб збільшити зображення клікніть на ньому правою кнопкою миші і виберіть Відкрити зображення в новій вкладці

Приведення кількох діаграм до одного розміру

Якщо у вас на робочому аркуші є кілька діаграм, то вам, можливо, буде потрібно, щоб вони всі були одного розміру (рис. 4).

Мал. 4. Ці діаграми будуть виглядати краще, якщо будуть одного розміру

Щоб зробити все діаграми однакового розміру, спочатку потрібно знайти ту, яка послужить еталоном. В даному випадку ми хочемо зробити все діаграми такого розміру, як Неделя2. Зробіть наступне.

1. Клацніть на діаграмі, щоб виділити її.
2. Виконайте команду Робота з діаграмами -> Формат.
3. У групі Розмір ви побачите параметри Висота і Ширина (рис. 5). Запишіть значення цих параметрів.
4. Утримуйте Ctrl, клацаючи на інших діаграмах (так, щоб всі вони виділилися).
5. Виконайте команду Засоби малювання -> Формат. введіть значення висоти і ширини, зазначені у пункті 3, і натисніть Ok.

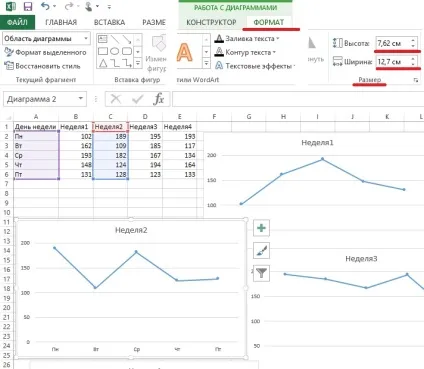

Мал. 5. Висота і ширина діаграми

Вирівнювання декількох діаграми

Вирівняти діаграми можна також вручну - за допомогою команди Робота з діаграмами -> Формат -> Впорядкування -> Вирівняти. Спочатку розташуйте діаграми приблизно так, як ви хочете, а потім вибираючи їх попарно вирівняйте, як вам потрібно (рис. 6).

Мал. 6. Розміри чотирьох діаграм зроблені однаковими, діаграми вирівняні

Зверніть увагу: якщо спочатку натиснути Ctrl, а потім клацнути на діаграмі, ви виділите графічний об'єкт і зможете переміщати діаграму на аркуші за допомогою стрілок. При одному натисканні клавіші зі стрілкою діаграма зсувається на один піксель в зазначеному напрямку. Так ви можете переміщати її акуратніше, ніж за допомогою миші.
