Налаштовуємо реле тиску з двома ова інструкція для абсолютних чайників

Що необхідно мати на увазі перед початком роботи?

Давайте домовимося про терміни.

Велика пружина і мала пружина. Пружини очевидним чином відрізняються за розміром. Якщо у вашому реле не дві пружини і якщо їх не можна явно розрізнити за розміром, то ця інструкція, можливо, не буде вам корисна! Майте це на увазі при подальшому читанні

Налаштовуємо реле тиску з двома ова інструкція для абсолютних чайників

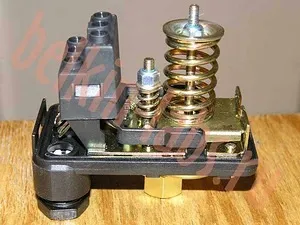

Реле тиску зі знятою кришкою

Закручування пружини (великої чи малої). Це закручування гайки, яка стискає пружину. В процесі закручування пружина стискається

Відкручування пружини (великої чи малої). Ця дія, зворотне закручування.

Ваша система повинна бути оснащена манометром. Це важливо. Ми будемо ним користуватися під час налаштування.

Бак гідроакумулятор повинен бути накачаний. Тиск в баку (при повністю злиться системі) має становити величину, на 1-2 десяті атмосфери нижче бажаного тиску включення.

Фільтри. наявні в системі, повинні бути прочищені.

У цій інструкції ми торкаємося питань збирання станції і заливки її водою. Вважаємо, що у нас все підключено і працює правильно. Тільки реле треба налаштувати і все.

Якщо насосна станція працювала нормально, але раптово щось розладналося

Завжди в таких випадках перевіряємо витоку, прочищаємо фільтри, перевіряємо тиск в баку акумуляторі. Без цих найпростіших заходів в реле не лазимо.

Якщо насосна станція працювала нормально, але поступово стала працювати все гірше і гірше, і нарешті, перестала включатися або вимикатися.

Все теж саме! Перевіряємо фільтри, витоку, тиск в баку. Якщо станція стала включатися і вимикатися неадекватно, то це явно тиск повітря в баку винувато. Якщо тиск води в системі досягає максимуму, насос працює ще досить довго і тільки потім вимикається, то це типовий випадок засмічення. Засмічення бувають або в фільтрах (найчастіше), або в самих вузьких місцях. Наприклад, на вході в реле тиску. Тоді перш ніж регулювати тиск, треба знайти і прочистити засмічення.

Випадок перший. Нове реле з коробки, або тонке регулювання реле тиску

Підготовчий етап

  1. Вимикаємо насос з розетки (якщо є вимикач, то вимикаємо його)
  2. Спускаємо всю воду з системи. Відкриваємо кран, чекаємо, поки вода перестане текти. На манометрі повинен бути нуль. Закриваємо кран.
  3. Включаємо насос. Він починає працювати. Дивимося на манометр. Тиск в процесі роботи насоса має зростати. Бари на манометрі - можна вважати за атмосфери.
  4. Насос повинен вимкнутися. Дивимося на манометр. Запам'ятовуємо або записуємо це тиск відключення.
  5. Відкриваємо кран і спускаємо воду не дуже великий струменем. Запам'ятовуємо показання манометра, на якому насос включається.

Регулюємо тиск включення насоса

  1. Щоб збільшити тиск включення насоса закручувати ВЕЛИКУ пружину.
  2. Відразу перевіряємо. Для цього спускаємо воду до включення насоса. Звертаємо увагу на тиск відключення. Воно теж має збільшитися
  3. Повторюємо операції з ВЕЛИКИЙ пружиною до тих пір, поки нас не влаштує тиск ВКЛЮЧЕННЯ насоса.

Для зменшення тиску включення ми діємо за вищенаведеною схемою, тільки пружину відкручуємо, а не закручуємо.

Для чого ми в підготовчому етапі запам'ятовували або записували свідчення манометра? Тільки щоб розуміти ситуацію. Для уявлення про поточний стан справ. Ми ж поставили нове реле і включаємо його в перший раз! Нам треба мати уявлення, що як працює і чи працює взагалі.

Регулюємо тиск відключення насоса

  1. Щоб збільшити тиск відключення насоса закручувати МАЛУ пружину. Закручувати її потрібно значно менш активно, ніж велику. Вона куди більш чутлива.
  2. Пам'ятаємо, що мала пружина задає не конкретне тиск відключення, а різницю, між тиском включення і відключення. Різниця тільки в тому, що при закручуванні (відкручування) великий пружини тиск відключення буде змінюватися синхронно з тиском включення.
  3. Відразу перевіряємо, що виходить.
  4. Повторюємо операції з МАЛОЇ пружиною до тих пір, поки нас не влаштує тиск ВІДКЛЮЧЕННЯ насоса.

Випадок другий. Насос включається нормально, на потрібному тиску, але не вимикається.

  1. Даємо насосу попрацювати. Дивимося на манометр. Тиск не повинен рости вічно. Воно зупиниться на якомусь максимумі і вище не підніметься. Наприклад, 3.8 атмосфер (бар)
  2. Вимикаємо насос і спускаємо трохи тиск (відкриваючи кран води) до потрібного тиску вимикання. Наприклад, 3.2 атмосфер (бар). Зрозуміло, що цей тиск має бути вище тиску включення (наприклад, наше тиск включення 2 атмосфери)
  3. Закручувати МАЛУ пружину, поки реле не перещелкнется.
  4. Переходимо до регулювання тиску відключення і тонкої настройки з першого випадку вище.

Випадок третій. Насос не включається.

  1. Вимикаємо насос. Відкриваємо крани, даємо воді витекти. Реле до сих пір не включилося?
  2. Реле несправне. міняємо його

Випадок четвертий. Реле повністю розрегульований. Ми не знаємо ні тиску включення, ні виключення. Пружини повністю розкручені або повністю закручені і ми вже нічого не можемо збагнути.

  1. Розкручуємо малу і велику пружини. Чи не повністю, звичайно! Просто відкручуємо значно. Гайку, яка тримає ту чи іншу пружину не знімаємо.
  2. Встановлюємо тиск в системі на необхідний тиск включення (1.5 атмосфери, наприклад). Для цього накачуємо більше, вимикаємо мотор з розетки і спускаємо воду до потрібного тиску по манометру.
  3. Закручувати ВЕЛИКУ пружину доти, поки реле не вимкнеться. Таким чином, ми налаштували тиск ВКЛЮЧЕННЯ насоса на 1.5 атмосфери. Якщо тиск опуститься менше цього значення, реле має включитися.
  4. Закручуємо велику пружину, щоб вона була тільки трохи закручена. Просто вибираємо слабину.
  5. Далі переходимо до інструкції з нагоди 2. Виконуємо її з першого пункту і до останнього.

Сподіваюся, матеріал був корисний.
Дмитро Бєлкін
