Найпростіший генератор звукової частоти

У даній статті описується простий генератор звукових частот, простіше кажучи - пищалка. Схема проста і складається всього з 5 елементів, якщо не брати до уваги батарейку і кнопку.

Опис схеми:
R1 задає зсув на базу VT1. А за допомогою C1 здійснюється зворотний зв'язок. Динамік є навантаженням VT2.

збірка:
Отже, нам знадобиться:
1) Комплементарна пара з 2х транзисторів, тобто один NPN і один PNP. Підійдуть практично будь-які малопотужні, наприклад КТ315 і КТ361. Я використовував те, що було під рукою - BC33740 і BC32740.
2) Конденсатор 10-100нФ, я використовував 47нФ (маркування 473).
3) Подстроєчний резистор близько 100-200 кОм
4) Будь-який малопотужний динамік. Можна використовувати навушники.
5) Батарейка. Можна практично будь-яку. Пальчиковую, або крону, різниця буде тільки в частоті генерації і потужності.
6) Невеликий шматок фольгованого склотекстоліти, якщо планується робити все на платі.
7) Кнопка або тумблер. Мною була використана кнопка з китайської лазерної указки.

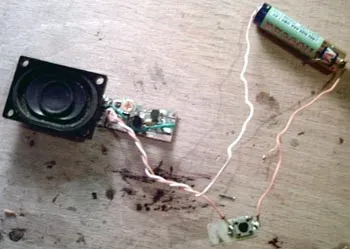

Отже. Всі деталі зібрані. Приступаємо до виготовлення плати. Я зробив простеньку плату поверхневого монтажу механічним шляхом (тобто за допомогою різака).

Отже, все готово до збірки.

Спочатку монтуємо основні компоненти.

Потім упаюємо дроти живлення, батарейку з кнопкою і динамік.

список радіоелементів

Це і моя перша схема. Допоможіть будь ласка порадою: чому з динаміка при підключенні батарейки (зарядженої-перевірив) лунає тільки тихий хрип - і той тільки на мить після підключення батарейки. Все перевірив - зібрано правильно, розуму ще вистачило на те, щоб перевірити мультиметром транзистори - вони теж в порядку. Підлаштування резистор крутив-крутив, тільки в крайньому положенні з'являються клацання - тому і дую на нього він у мене М10М.

На кт313 і 312 зібрав не працює, але думаю трохи пізніше подшаманить і запрацює. Авось і навушник поганий

Як думаєте, чи можна поставити замість динаміка транс? Питаю щоб нічого не згоріло, адже транс багато споживає!

Доброго дня. Що б при дослідах не згоріло треба перед тим як ставити досліди треба підстрахуватися - поставити 2 запобіжника на шлях до трансформатора. Запобіжник коштує копійки, а схема буде в порядку при сильній нагрузке.Только! перед тим як купувати запобіжник вам потрібно розрахувати максимальне навантаження схеми

Зібрав на МП-41А і МП-37Б, конденсатор з маркуванням 403 з приймача китайського. Решту залишив як є. Все оре прекрасно. На частоту впливає опір, чим воно більше тим нижче частота звуку. Конденсатор можна не змінювати. Ще можна зробити щось типу піаніно, наклепати купу різних резисторів з кнопками замість підлаштування. Залежно від натиснутої кнопки опір буде різним і відповідно і частота. Типу як на цій схемі:
