В даний час проблема очищення стічних вод від нафтопродуктів особливо актуальна. Обумовлено це, перш за все, їх негативним впливом на екологічну обстановку і здоров'я населення. У зв'язку з цим великою популярністю користуються спеціальні установки - нефтеловушки для очищення стічних вод від нафтопродуктів.

Що це таке?

Принцип роботи

Нефтеловушки (нафтоуловлювачі або маслобензоотделітелі) являють собою пристрої, призначені для очищення поверхневих стічних вод основної маси нафтопродуктів за допомогою процесу відстоювання.

Принцип роботи нефтеуловителя полягає в відділенні нафтопродуктів від стічних вод за рахунок різниці щільності. Використання даного пристрою дозволяє очистити стоки до норм скидання в рибогосподарські водойми.

Застосування нафтовловлювачів можливо як для очищення побутових стоків, так і для доочищення стоків промислових підприємств.

Особливо висока потреба в нефтеловушках на підприємствах нафтопереробної та лакофарбової промисловості. Крім того, установка нефтеуловителя є обов'язковою умовою роботи будь-якого об'єкта, здатного стати джерелом забруднення навколишнього середовища нафтопродуктами:

• автомийки;
• заправної станції;
• гаражного комплексу;
• автосервісу;
• автотранспортного або машинобудівного підприємства.

Без попереднього відстоювання зливових стоків в пісковловлювача застосування нефтеловушек не рекомендується.

У переважній більшості випадків для виготовлення корпусу пристрою використовується армований склопластик.

У виборі моделі нефтеуловителя визначальним фактором є обсяг очищаються стоків.

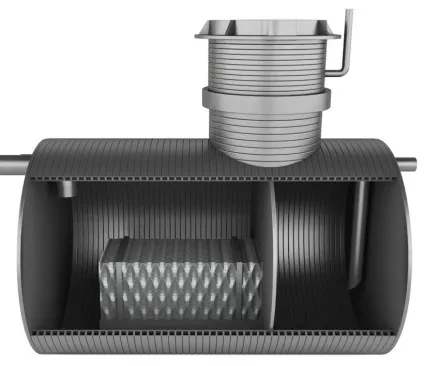

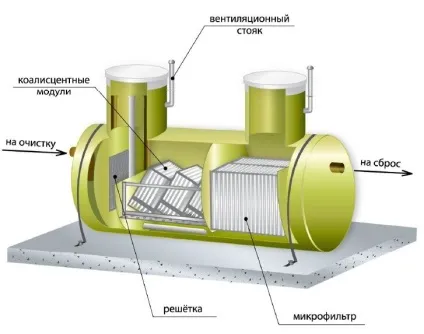

Незалежно від модифікації пристрою, очищення стоків від домішок нафтопродуктів відбувається в наступному порядку:

• стічні води надходять в першу камеру для відстоювання і відділення великих часток сміття та піску;
• потім стоки самопливом подаються в другу камеру, оснащену коалесцентним фільтром, де відбувається об'єднання дрібних частинок нафтопродуктів в більші (нафтова плівка накопичується на поверхні рідини, а при досягненні товщини плівки в 150 міліметрів, активується сигналізація, яка сповіщає персонал про необхідність усунення нафтової плівки) ;
• частково освітлені стоки остаточно очищаються за допомогою сорбційних фільтрів.

Важливо: Нафтоуловлювачі є лише однією сходинкою в системі очищення стічних вод. Самостійне їх використання не доцільно.

У зв'язку з тим, що рідина проходить через систему очищення в нефтеуловителе самопливом, обслуговування пристрою не вимагає постійного контролю і присутності персоналу.

Методи очищення стічних вод від нафтопродуктів

Метод очищення стічних вод від нафтопродуктів повинен визначатися з урахуванням виду нафтохімічних домішок. Так, підприємства, які здійснюють транспортування нафти, повинні певним чином очищати відпрацьовані стоки, відправляючи нефтепрімесі на переробку.

Головними принципами очищення стоків є:

• максимальне зниження вмісту нефтепрімесей в стоках;
• повне вилучення домішок, які в подальшому будуть схильні до переробки та використання;
• повторне використання очищених стічних вод.

Для визначення максимально ефективного способу очищення необхідно розглянути кілька різних способів, врахувати ступінь забрудненості стоків, обсяги домішок різних типів і бажану якість очищеної води. При остаточному виборі також повинна враховуватися економічна доцільність використовуваних для очищення водних мас.

Умовно методи очищення стоків від нафтопродуктів можна розділити на 4 види:

• механічні;
• фізико-хімічні;
• хімічні;
• біологічні.

насипний фільтр

У більшості випадків механічний спосіб є первинним етапом комплексного очищення стоків і підготовчим етапом для подальшої біологічної очистки. При механічному очищенні стоки можуть бути очищені до 95 відсотків, однак при використанні лише відстійників і жіроловок ступінь очищення ледь досягне 50 відсотків.

Механічне очищення нафтовмісних продуктів виробляється за допомогою різного обладнання і передбачає механічне усунення забруднень з водної поверхні.

Додатково можуть бути використані сорбирующие бони, що збирають з водної маси сполуки вуглецю.

Увага: Якісне очищення стоків від нафти для рибогосподарських водойм забезпечує шунгітовая порода. Вугільна сорбція також здатна давати непоганий ефект.

У заводських очисних споруди найбільш часто використовується застаріла техніка і нафтоуловлювачі найпростішої конструкції.

Крім відстійників, заповнених бактеріями на зразок біологічно активного мулу або бактерій-деструкторів, застосовуються також біофільтри уловлювачі, що дозволяють видаляти з стоків все решта забруднюючі елементи. Основними методами фізико-хімічного очищення стоків є: коагуляція, флотація і сорбція.

В процесі флотації на поверхні стоків утворюється стійка піна, здатна захоплювати і утримувати пріместі нафтопродуктів протягом тривалого часу. Згодом пінний шар видаляється.

Основою для створення пінного шару служить стійкий комплекс бульбашок повітря або газу в водної маси з частинками нефтепрімесей. Залежно від методу формування бульбашок флотация підрозділяється на:

• механічну (піна утворюється за рахунок дроблення крапель води в повітряному потоці турбінами-Імпелери, за допомогою форсунок або пористих пластин);
• вакуумну (створюється розрядження в камері флотатора, за рахунок чого розчинений у воді повітря виділяється з утворенням пухирів);
• електрофлотаціі (через стічну води з домішками пропускається електричний струм, внаслідок чого вода насичується бульбашками газоподібного водню, що утворюється на катоді).

Найвищого ступеня очищення стоків можна домогтися лише за участю сорбентів.

В області фізико-хімічних методів очищення стічних вод під сорбцией прийнято розуміти поглинання твердим сорбентом різних домішок, в тому числі нафтопродуктів.

В якості сорбентів можуть бути використані пористі матеріали: кокс, зола, силікагель, торф і різні марки активних глин. Найбільш ефективним сорбентом фахівці вважають активоване вугілля, так як йому властива висока пористість і велика питома площа.

В ході знезараження і доочистки видалення нафтопродуктів з стоків не потрібно, однак можливе додаткове використання мембранної очистки. У заводських очисних системах і на нафтопереробних підприємствах нерідко встановлюються системи електричної і електрохімічної очистки стоків.

флокуляційно технології

Флокуляція є один з видів коагуляції, який використовується для освіти з дрібних частинок пухких хлопьевідний осідає фракцій, одержуваних під впливом певних реагентів.

Увага: Коагуляція - прискорене перетворення тонкодисперсних і емульгованих домішок в більш масивні освіти, які згодом випадуть в осад. Даний процес здійснюється під впливом хімічних реагентів - так званих коагулянтів. Саме за рахунок реагентів утворюються пухкі продукти, що володіють слабопозитивного електростатичним зарядом.

На відміну від коагуляції, агрегація здійснюється як при безпосередньому контакті, так і при опосередкованому взаємодії молекул.

Іншими словами, флокуляция полягає в склеюванні агрегованих молекул за рахунок утворення тривимірних структур, здатних до повного і швидкому відділенню від рідкої фази і переходу до пластівчасту станом, а значить і осідання на дно з подальшою ліквідацією з ємності.

Біологічні методи очищення припускають обробку стоків біологічно-активним середовищем: вода надходить в ємність, заселену мікроорганізмами, які поглинають токсичні сполуки або прискорюють їх розпад.

На даний момент біологічні методики очищення стоків вважаються одними з найбільш перспективних, так як в результаті їх застосування все нефтепрімесі перетворюються в нешкідливі продукти окислення.

Найчастіше біологічна очистка здійснюється в біофільтрах або аеротенках.

У більшості випадків, після біологічної очистки проводиться доочищення за допомогою відповідних мембранних систем і комплексних станцій електричної і електрохімічної очистки.

види нефтеловушек

Умовно за принципом роботу нафтоуловлювачі можна розділити на три групи:

• пристрої, що працюють за принципом відділення нефтепрімесей за рахунок різниці в щільності забруднень і води;
• нефтеловушки, що працюють за допомогою коалесцентного модуля;
• вироби, що спеціалізуються на сорбції - поглинанні нефтепрімесей.

Залежно від матеріалу корпусу пристрою, нефтеловушки можуть бути:

• склопластиковими;
• бетонними;
• метало-звареними.

Увага: Бетонні і металеві нафтоуловлювачі створюються безпосередньо на місці установки.

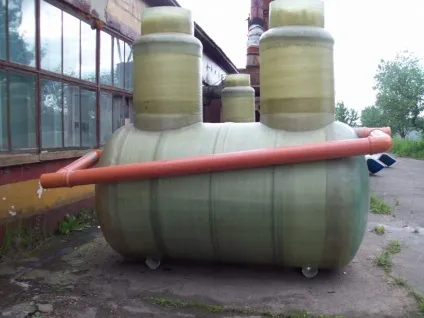

На даний момент найбільшою популярністю користуються модульні склопластикові нафтоуловлювачі, так як до їх достоїнств відносяться:

• термостійкість;
• заводська збірка;
• низька вартість.

За типом розміщення нефтеловушки бувають:

Наземні установки розміщуються всередині будинків.

Мобільні нафтоуловлювачі найбільш затребувані на платформах, вокзалах і заправках.

Важливо: Відповідно до міжнародних норм, кожна нафтоуловлювач повинна бути обладнана спеціальною сигналізацією, що оповіщає про заповнення фільтрів нафтопродуктами і необхідність усунення забруднень.

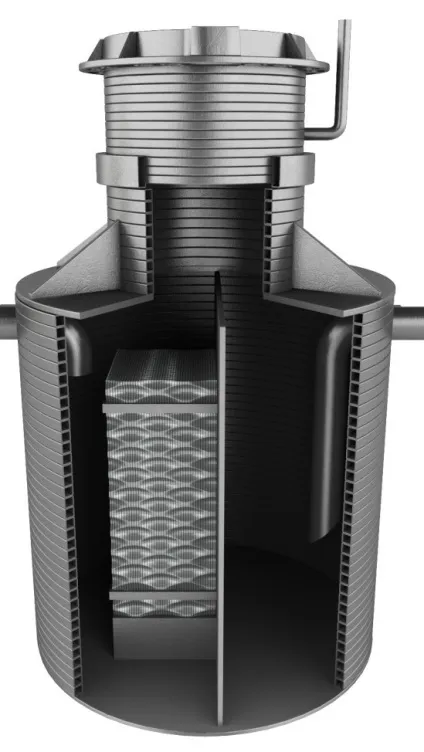

За формою корпусу нафтоуловлювачі бувають вертикальними і горизонтальними, а за габаритами - малими і великими.

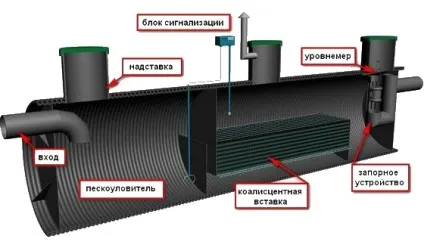

Схема і розрахунок

Схема нефтеуловителя досить проста, тому що пристрій не вимагає для своєї роботи джерел енергії, не займає багато місця, не вимагає складного обслуговування і може бути встановлена ​​під землею.

Конструкція нефтеловушки забезпечує надійний захист від сторонніх запахів і легкий доступ для регулярного обслуговування. Накопичені на фільтрі нефтепрімесі легко видаляються вручну. Мінімальний термін служби пристрою становить 25 років.

Ефективний нефтеуловителе здатний очистити стоки від масел і нафтопродуктів на 95 відсотків. Головне при цьому - зробити правильний розрахунок нефтеловушки. В якості основи повинні бути взяти БНіП 2.04.03-85 «Каналізація. Зовнішні мережі та споруди ».

Основними факторами, що впливають на розрахунок пристрою, є:

• ступінь забруднення стоків;
• швидкість водного потоку.

Важливо: Найбільш ефективно стічні води очищаються від нефтепрімесей при самопливному надходженні води.

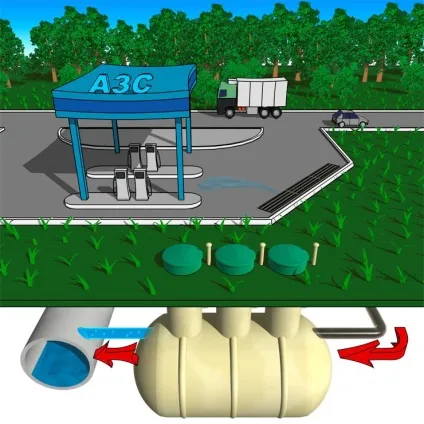

Нафтоуловлювач на АЗС: характеристики

Підбирати нефтеуловителе для автозаправної станції необхідно з урахуванням безлічі параметрів. Особливу увагу варто приділити продуктивності пристрою. Чим більше автозаправна станція, тим потужніший необхідний пристрій.

Мінімальна продуктивність більшості моделей нефтеловушек становить 1 літр стоків в секунду.

Також необхідно звернути увагу на габарити і масу вироби, так як великогабаритне пристрій може просто не підійти по розмірах невеликий заправці.

Наприклад, нафтоуловлювачі марки «Лос-Н» мають наступні характеристики:

• «ЛОС-Н-1»:
  • продуктивність: 1 літр в секунду;
  • габарити: 1200/2500/1000/900 міліметрів;
  • маса вироби: 329 кілограмів;
• «ЛОС-Н-2»:
  • продуктивність: 2 літра в секунду;
  • габарити: 1200/3000/1000/900 міліметрів;
  • маса вироби: 388 кілограмів;
• «ЛОС-Н-3»:
  • продуктивність: 3 літри в секунду;
  • габарити: 1500/3600/1300/1200 міліметрів;
  • маса вироби: 585 кілограмів;
• «ЛОС-Н-4»:
  • продуктивність: 4 літри в секунду;
  • габарити: 1500/4000/1300/1200 міліметрів;
  • маса вироби: 643 кілограми;
• «ЛОС-Н-5»:
  • продуктивність: 5 літрів в секунду;
  • габарити: 1500/4500/1300/1200 міліметрів;
  • маса вироби: 717 кілограмів.

обслуговування

Технічне обслуговування нафтовловлювачів полягає в:

• регулярному огляді пристрою і перевірки стану обладнання;
• визначенні висоти нафтового шару і шару осаду;

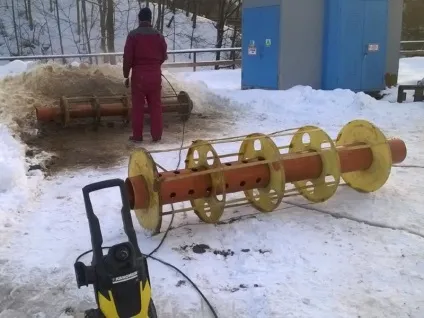

• систематичному отриманні і промиванні коалесцентного блоку;
• відкачування осаду (що перевищує третину обсягу нефтеловушки);
• регулярному видаленні нафтової плівки.

Фахівці рекомендують разом з проведенням відкачування осаду виконати перевірку технічного стану нефтеловушки, а відразу після закінчення перевірки заповнити пристрій водою. Така послідовність дії забезпечить виробу подальше ефективне функціонування.

Що робити з спливли нафтопродуктами?

Осад механічного очищення нафтовмісних стічних вод

Утилізація відходів очищення стоків від нефтепрімесей, в тому числі спливаючій нафтової плівки і осаду (шламу) механічного очищення є обов'язковою процедурою, якою займаються спеціальні ліцензовані організації.

Як правило, такого роду підприємства беруть на себе також і питання очищення нафтовловлювачів і транспортування відходів.

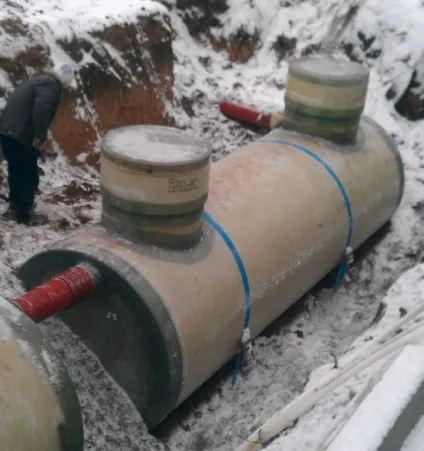

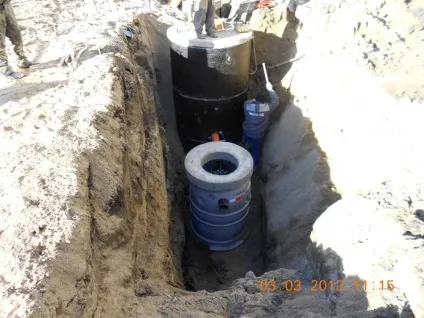

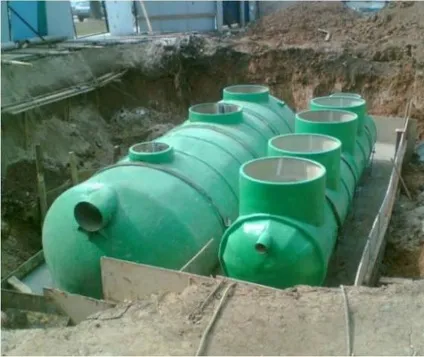

Як відбувається монтаж нефтеловушек

При установці нефтеуловителя необхідно дотримуватися ряду певних правил. Наприклад, підстава виритого для нефтеловушки котловану повинно бути строго рівним і горизонтальним. В іншому випадку необхідно провести підсипку піском з ущільненням водою. Дно котловану необхідно ретельно утрамбувати ручним трамбуванням, Пневмотрамбовка або поливом водою.

Алгоритм установки нефтеуловителя виглядає наступним чином:

• підготовка котловану;
• установка корпусу в котлован;
• під'єднання трубопроводів;
• послойная засипка установки до рівня висновків трубопроводів:
  • засипка шару грунту (близько 25 сантиметрів);
  • перевірка горизонтального положення установки;
  • утрамбовка шару грунту;
• установка люків перевищення на горловини корпусу;
• зворотна засипка установки в повному обсязі.

вартість нефтеловушек

Вартість нафтовловлювачів залежить від безлічі факторів, особливо від продуктивності устаткування і габаритів вироби. Треба розуміти, що чим більше підприємство, тим більшої потужності необхідна установка, і тим більше її вартість.

У той час як нефтеуловителе марки ЛОС продуктивністю 1 літр в секунду коштує близько 150 тисяч рублів, за установку тієї ж марки, але і продуктивністю в 20 літрів в секунду доведеться віддати не менше 850 тисяч рублів.

У той же час можна знайти обладнання вартістю від 60 тисяч рублів. Однак в середньому ціни на нефтеловушки починаються від 100 тисяч рублів.

Таким чином, нафтоуловлювачі дозволяють домогтися високого очищення стоків і усунення нефтепрімесей з стічних вод, що є обов'язковою умовою роботи безлічі промислових підприємств.
