Мультимедійні проектори epson eb-w6 і eh-tw420

Дякую вам за підтримку!

Комплект поставки, характеристики і ціна

Зовнішній вигляд

Корпус проекторів виготовлений з пластмаси. Передня половина верхній частині - біла з гладким покриттям, задня половина - матова світло-сіра у EB-W6, і біла - у EH-TW420. Днище - матове світло-сіре. На верхній панелі знаходяться: кнопки управління, індикатори стану і кришка лампового відсіку.

Об'єктив закривається шторкою.

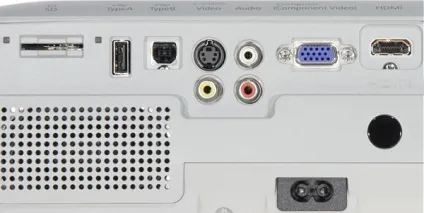

Інтерфейсні роз'єми поміщені в неглибоку нішу на задній панелі, що захищає їх від пошкодження.

Підписи до роз'ємів винесені на верхню панель, вони контрастні і досить великі. Також на задній панелі знаходиться решітка щодо великого динаміка, роз'єм живлення і кругле віконце ІК-приймача. Другий ІК-приймач - спереду. На лівому боці - роз'єм для замка Кенсінгтона, а на стику з днищем - металевий штир.

Обидва ці елементи конструкції дозволяють прикувати проектор до чого-небудь менш мобільному, що утруднить його раптове зникнення, але, звичайно, штир виглядає більш надійним. Основна решітка входу з замінним фільтруючим елементом розташована на днище, гаряче повітря видувається через решітку на правому боці, за якої видно великий вентилятор.

Передня пластмасова ніжка, призначена для регулювання нахилу проектора, має різьблення на стійці для точного регулювання і підпружинений фіксатор для швидкого вивільнення.

Дві задні ніжки трохи викручуються з корпусу, що дозволяє усунути невеликий перекіс проектора. У днище проектора вправлені 3 металевих втулки з різьбленням - до них кріпиться стельовий кронштейн. Лампу і фільтр можна змінювати, не знімаючи проектор з кронштейна.

Зберігати і транспортувати проектор можна в сумці з комплекту поставки. Стінки цієї сумки мають захисні прокладки. У ній є велике відділення для проектора і кишеню для аксесуарів. Для перенесення - ремінь через плече.

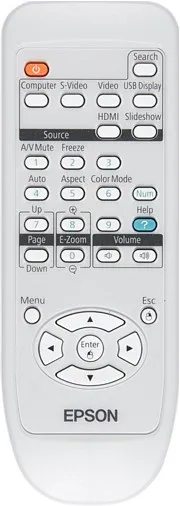

Пульт має просту форму і багато дрібних кнопок, з невеликими і не дуже контрастними підписами. Блоком курсорних кнопок можна користуватися на дотик, іншими - складніше. Введення цифр при введенні пароля полегшується тим, що при утриманні кнопки Num десять кнопок на пульті переводяться в режим цифрових. Якщо підключити проектор по USB до комп'ютера (до порту Type B на проекторі) і параметр USB Type B встановити в Бездрот.мишка. то проектор визначиться як стандартне HID-пристрій, при цьому курсорні кнопки пульта будуть рухати курсор миші (тільки по вгору-вниз і вправо-вліво), кнопка Enter емулювати натискання на ліву кнопку миші, Esc - на праву. Якщо USB Type B переключити в Стор. вверх вниз. то натискання на кнопки Page Up / Down пульта буде передаватися як натискання на відповідні кнопки клавіатури, що дозволить, наприклад, дистанційно перегортати слайди презентації (незрозуміло, чому не можна було одночасно емулювати і миша, і кнопки перегортання). USB-кабель входить в комплект поставки EB-W6.

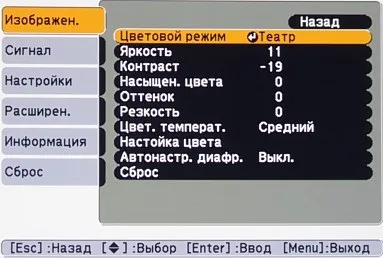

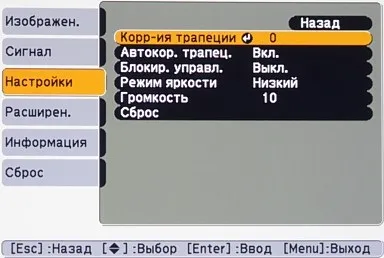

Екранних меню два: меню установок і навігаційна панель за вмістом зовнішніх накопичувачів. У всіх випадках використовується досить великий чіткий шрифт, на екран виводиться підказка по поточним функціям кнопок, а вибір елементів інтерфейсу, введення значень параметрів і т.д. реалізовані зручно. При зміні налаштувань зображення на екрані залишається тільки невелике віконце, що полегшує оцінку змін, що відбуваються.

Кнопка Help (на пульті або на корпусі проектора) викликає на екран заголовну сторінку короткої ієрархічної довідки, присвяченій усуненню типових неполадок.

комутація

Роз'єм USB Type A призначений для підключення зовнішніх накопичувачів. Крім того, проектор оснащений картоводом для SD-карт пам'яті.

Джерело вибирається безпосередньо шістьма кнопками пульта або процедурою пошуку / послідовного перебору, що запускається кнопкою Source Search на пульті або на корпусі проектора.

Роз'єм USB Type B використовується для емуляції миші і клавіш клавіатури (див. Вище), альтернативного способу передачі картинки з комп'ютера (див. Нижче) або для дистанційного керування. В останньому випадку потрібно включити режим Link 21L в меню установок і встановити на підключений по USB комп'ютер драйвер USB-COM, який пропонується завантажити з сайту Epson. Список з деяких команд наведено в керівництві.

управління проекцією

Фокусування зображення на екрані і зуммирование здійснюються за допомогою двох зручних важелів на кільцях об'єктива. Положення об'єктива щодо матриць налаштоване так, що нижній край зображення знаходиться приблизно на осі об'єктива. Шторка об'єктиву виконує дві функції: вона захищає об'єктив при транспортуванні, а, пересунувши шторку в закрите положення під час презентації, можна тимчасово вимкнути проекцію і звук (альтернативний спосіб - натиснути кнопку A / V Mute на пульті).

У проекторі є функція цифрової корекції вертикальних (+/- 30 градусів) трапецеїдальних спотворень. Виконання даної корекції в більшості випадків можна довірити самому проектору (використовується вбудований гравітаційний датчик), але є і ручний режим.

Режимів геометричній трансформації п'ять: Нормальне - зберігається вихідне співвідношення сторін (при HDMI-підключенні це режим Авто), Повне - зображення виводиться на всю область проекції, 16: 9 - картинка підтискається до відповідного співвідношення сторін, Збільшене - для формату Letter Box і Оригінальна - висновок без інтерполяції до вирішення проектора.

Кнопки +/- з групи E-Zoom відповідають за функцію цифрового збільшення (до х4, курсорними кнопками зсувається область збільшення). Натискання на кнопку Freeze переводить проектор в режим стоп-кадру.

Проектор допускає настільне і стельове розміщення і може працювати як в режимі фронтальної проекції, так і на просвіт. Згідно з нашою умовною класифікацією, проектор можна віднести до класу среднефокусних. При фронтальному проектуванні його можна розташовувати приблизно на лінії першого ряду глядачів або за нею.

Налаштування зображення

Налаштування зображення найкраще почати з вибору колірного профілю (кілька попередньо, в тому числі профіль для проекції на темну дошку, списки у EB-W6 і EH-TW420 трохи розрізняються).

Колірної і яскравості баланс можна відкоригувати за допомогою стандартного набору налаштувань і роздільного регулювання інтенсивності червоного, зеленого і синього кольорів.

Є функція автоматичного підстроювання яскравості (Автонастр. Діафрагми.), Якщо вона включена, то яскравість темних сцен знижується. Проектор запам'ятовує поточні настройки для кожного типу підключення. Яскравість лампи і шум від системи вентиляції можна понизити, привласнивши параметру Режим яскравості значення Низький.

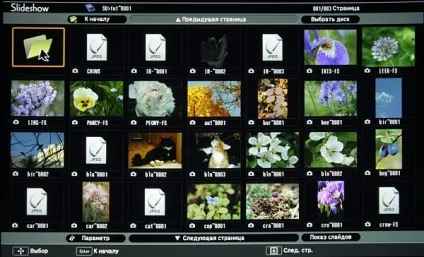

Проектор зчитує SD-карти (підтримується SDHC) і розпізнає будь-який «пристрій для USB», яке не вимагає спеціальних драйверів і монтується у вигляді знімного диска. Були випробувані SD-карти на 1 Гб і 2 ГБ, кілька флешок, зовнішній жорсткий диск і мультиформатний картовод - всі вони визначилися і працювали без проблем. У разі USB-картовода розпізнаються всі картки відразу (вірніше, до чотирьох). Для USB-вінчестера, швидше за все, буде потрібно зовнішнє живлення. Підтримуються FAT16 і FAT32. Якщо на носії дуже багато файлів (десятки тисяч), то проектор не бачить картинки в глибоко лежачих папках.

Проектор відтворює тільки JPG-файли (заявлена ​​підтримка дозволу до 8176 на 6144 пікселів). Картинки можна переглядати в режимі слайд-шоу з налаштованим інтервалом або примусової зміною картинок. Є можливість включити один з двох ефектів переходу і режим випадкового вибору ефекту з більш ніж десятка видів, а також зробити цикл слайд-шоу.

Курсорними кнопками вгору-вниз картинки повертаються з кроком 90 градусів. Картинки відображаються без артефактів, з правильними пропорціями і щільно вписаними в область проекції. Для показу презентації з SD або USB-носіїв її доведеться конвертувати в набір JPG-картинок. На жаль, на відміну від просунутих моделей проекторів від Epson, моделі EB-W6 і EH-TW420 не підтримують сценарії з прописаними ефектами анімації, фоновою музикою і т.д. тому для перекладу презентації в JPG-файли можна, наприклад, просто скористатися вбудованими в PowerPoint засобами.

Презентація по USB

Передавати зображення на проектор можна по USB. Для цього потрібно переключити в меню проектора параметр USB Type B в значення USB Display (що виключає передачу натискань на кнопки Page Up / Down пульта) і підключити проектор до комп'ютера звичайним USB-кабелем для периферії (тип A на тип B).

При першому підключенні автоматично (з з'явився віртуального CD-ROM-приводу) буде встановлено і прописаний в автозапуску спеціальний драйвер, що забезпечує передачу зображення на проектор. Режим презентації по USB функціонує дуже просто - на проектор передається зображення екрану комп'ютера. Швидкості передачі зображення досить для швидкої зміни слайдів і адекватної передачі ефектів анімації. Для виведення звуку через динамік проектора потрібно з'єднати аудіовихід комп'ютера з аудиовходом проектора, так як по USB звук не передається.

Додаткові можливості

Обмежити несанкціоноване використання проектора покликані блокування кнопок на самому проекторі (всіх або всіх, крім кнопки включення-виключення) і захисту паролем.

При активації парольного захисту використовувати проектор за призначенням або змінювати налаштування заставки можна буде тільки після введення пароля з 4-х цифр. Пароль можна відновити, звернувшись до представництва Epson і повідомивши йому індивідуальний код. Після 30-ти спроб введення пароля проектор буде заблокований, і доведеться знову ж звертатися в Epson.

Вимірювання характеристик яскравості

Вимірювання світлового потоку, контрастності і рівномірності освітлення проводилися за методикою ANSI докладно описаній тут.

Результати вимірювань для проекторів Epson EB-W6 і EH-TW420 (в дужках наведені дані для EH-TW420):

Світловий потік в режимі:

звукові характеристики

Незважаючи на високу яскравість і невеликі габарити проектор навіть в режимі максимальної яскравості шумить несильно. У режимі зниженої яскравості рівень шуму наближається до характеристик кінотеатральних моделей.

Увага! Наведені значення рівня звукового тиску від системи охолодження отримані за нашою методикою. і їх не можна безпосередньо порівнювати з паспортними даними проектора.

Вбудований динамік гучний, а звук в порівнянні з типовою для офісних проекторів ситуацією спотворюється несильно.

VGA-підключення

Біле поле суб'єктивно сприймається рівномірно освітленим і без виражених колірних розлучень. Чорне поле в центрі трохи світлішає, але не містить домішкових відтінків і відблисків. Геометрія ідеальна, але є легка расфокусировка по полю (у тестувати примірника EH-TW420 трохи більше). Сітки пікселів відтворюються чітко і без артефактів. На шкалі сірого відтінки помітні майже у всьому діапазоні (від 1 до 254), варіація колірної домішки на шкалі сірого незначна. Кольори яскраві, правильні і насичені. Ширина кольорової облямівки на межах об'єктів, обумовлена ​​наявністю хроматичної аберації у об'єктиву, не перевищує 0,5 пікселя, та й то в кутах. Функція автопідстроювання під параметри VGA-сигналу працює швидко і точно.

DVI-підключення

Яскравості чіткість (ТВЛ)

HDMI-підключення

HDMI-підключення (підтримується до 1080p при 24/50/60
Гц) відрізняється трохи більшим мікроконтрастом. У режимі 720p картинка виводиться без інтерполяції з максимально можливою чіткістю - фактично для кожного пікселя зберігається як яскравість, так і колір. У режимі 1080i зображення виводиться по полях. При 1080p 24 Гц періодично миготять кадри, складені з половинок сусідніх кадрів, тобто проектор не вміє ні виводити «чесні» 24 кадр / с, ні розбивати їх на 2 + 3 для виведення з частотою 60 Гц.

Визначення часу відгуку і затримки виведення

Для визначеності відділимо мух від котлет.

Переваги, які мають значення при проведенні презентацій:

• компактний, яскравий і відносно легкий;
• широкий формат відповідає формату матриць сучасних ноутбуків
• зручний у використанні;
• функціональний дизайн корпусу;
• функції захисту від крадіжки і несанкціонованого використання;
• пульт ДУ має функції емуляції миші і дистанційного перегортання слайдів;
• можливість показу презентації по USB і без комп'ютера;
• відносно тиха робота;
• зручна сумка.

Переваги, які мають значення при використанні будинку:

• широкий формат;
• гарна якість передачі кольору і досить висока контрастність;
• є динамічна зміна яскравості;
• малий час відгуку і невелика затримка виведення;
• є HDMI-інтерфейс;
• відносно тиха робота;
• можна дивитися фотографії з SD-карт і USB-носіїв.

Порівняння з кінотеатральними моделями

Якщо порівнювати проектор Epson EB-W6 (EH-TW420) зі спеціалізованими кінотеатральними моделями більш високого класу (і більш дорогими), то можна виділити наступні недоліки:

• досить високий рівень шуму в режимі максимальної яскравості;
• формат 16:10, а не 16: 9;
• нижче якість оптики (незначна расфокусировка і помітні хроматичні аберації);
• прості алгоритми масштабування і прогресивного перетворення.

З презентаціями все ясно - достоїнств маса, істотних недоліків немає. Будинки, якщо в основному грати, дивитися ТБ і кіно в неповній темряві, то завдяки високій яскравості проектор забезпечить живу і контрастну картинку, навіть при значній зовнішньої засветке. Однак якщо використовувати проектор в повній темряві і з невеликим екраном (шириною менше 2-2,5 м), то навіть в режимі зниженої яскравості вимогливі глядачі можуть відзначити недостатню чорноту чорного кольору, так як в разі світлих сцен смуги зверху і знизу, з'являються при розбіжності формату картинки фільму з форматом матриці, будуть не чорними, а сірими. (В темних сценах «сірість» досить ефективно зменшується автоматичним зниженням яскравості.) Кілька порад примхливим кіноманам: використовувати великі екрани або екрани з сірим полотном, підлаштовувати формат екрану під формат фільму, оснастити проектор нейтральним світлофільтром, що зменшує світловий потік, або переглянути бюджет в сторону збільшення і зупинити свій вибір на спеціалізованому кінотеатральному проекторі. На закінчення відзначимо, що, по можливості, масштабування і прогресивне перетворення краще перенести на бік джерела, тобто на вхід проектора краще подавати сигнал 720p (або 1280 на 800 пікселів) при 50/60 Гц кадрової частоти.
