Будь трубопровід складається з частин, які збираються і зрощуються між собою різними способами, в залежності від основного матеріалу, призначення та можливостей майстра. З'єднання труб проводиться із забезпеченням герметичності системи. Туба може з'єднуватися з іншими елементами конструкції за допомогою пайки, зварювання, фланцями і іншими фасонними елементами.

Ми розглянемо з'єднання труб муфтою, і найбільш популярні типи матеріалів, що з'єднуються цим способом. Однак муфтою можна з'єднувати і керамічний трубопровід, а також азбестоцемент і зшитий поліетилен.

З'єднання муфтою металополімерних труб

Часто застосовується різновид муфти, що забезпечує перехід на трубну різьбу

При зрощуванні металополімерних труб муфтове з'єднання застосовується дуже рідко. Це пояснюється тим, що металополімерна труба невеликого діаметру закуповується відразу необхідної довжини, і необхідність з'єднання коротких ділянок між собою відпадає.

При цьому часто застосовується різновид муфти, що забезпечує перехід на трубну різьбу. Як правило, в типових квартирах радянських часів, при заміні трубопроводів водопостачання та заміні вентилів, необхідні перехідники, що забезпечують з'єднання металевих деталей і металопластикових.

Монтаж муфтового з'єднання на металополімерний трубу

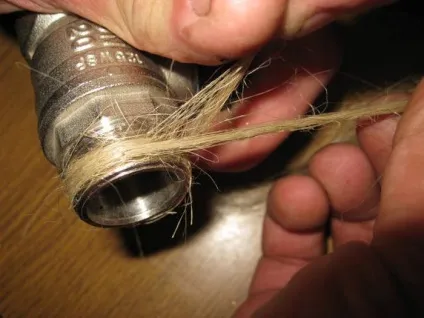

Для створення найбільш довговічного і надійного способу герметизації з'єднання, на зовнішнє різьблення труби по її ходу (за годинниковою стрілкою) намотується льон

1. Для створення найбільш довговічного і надійного способу герметизації з'єднання, на зовнішнє різьблення труби по її ходу (за годинниковою стрілкою) намотується льон, просочений натуральною оліфою і свинцевим суриком.

Порада. Льон, просочений будь-якою фарбою теж здатний створити хорошу герметизацію з'єднання.

Зверніть увагу! Без просочення льон прокладати не можна, він схильний до гниття і буде поглинати рідину. Синтетичні герметизуючі матеріали можуть бути видавлені під великим тиском, і втратити свої властивості при найменшому повороті нарізного сполучення проти ходу.

1. Далі перехідною елемент з помірним зусиллям навертається на зовнішню трубну різьбу.

Порада. Для збереження естетичного вигляду латунного з'єднувального елемента і запобігання появи подряпин, при установці використовуйте ріжковий або розвідний ключ.

1. Потім на трубу надівається гайка накидна та розрізне кільце, знімається фаска з внутрішньої поверхні труби.
2. На штуцер фітинга надаватися труба.
3. Затягуємо гайку і при цьому другим ключем утримуємо корпус фітинга.
4. Розрізне кільце має обжимати трубу на штуцері. При цьому затискаються гумові кільця ущільнювачів.

Увага! При затискування стежте, щоб колечка ущільнювачів не зрушується.

Монтаж муфти з фітингами з обох сторін під металопластик, виконується також (без урахування різьблення). Стандартні муфти мають розміри 16, 20, 26 і 32 мм, і підбираються відповідно до розмірів труб.

З'єднання муфтою поліпропіленових труб

Муфти, виготовлені для поліпропілену, являють собою фітинги з потовщеною стінкою і з великим діаметром, ніж сам трубопровід. У таке муфтове з'єднання труби вставляється з деяким зусиллям.

Монтаж муфтового з'єднання на поліпропіленових трубах

Для створення герметичних стиків поліпропіленових труб з використанням муфти, застосовується низькотемпературна пайка

Для створення герметичних стиків поліпропіленових труб з використанням муфти, застосовується низькотемпературна пайка.

Весь процес виглядає так:

1. З внутрішньої поверхні муфти знімається фаска, а на самій трубі - з зовнішнього боку;
2. На паяльнику встановлюється насадка з необхідним діаметром і виставляється температура 260-280 ° С;
3. У разі, якщо труби мають алюмінієве армування, то проводиться зачистка. У труб з внутрішнім шаром алюмінію - торцеватели, а з зовнішнім шаром - шейвера;
4. Муфта надівається на вузьку частину насадки, а сама труба вставляється в широку частину;
5. Витримується час (як правило кілька секунд), необхідне для оплавлення поверхонь, що з'єднуються;
6. Труба вставляється в муфту і фіксується близько 10-15 секунд.

Важливо! Трубу вставляйте в муфту без Проворотов. Це виключає викривлення поверхні в місці з'єднання і можливу в результаті текти.

З'єднання муфтою пластикових каналізаційних труб

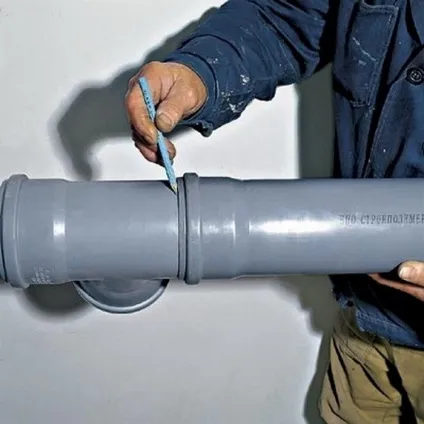

В даному випадку виправдане застосування силіконового герметика для створення герметичного з'єднання

В даному випадку муфтові з'єднання використовуються, так само як і виглядають однаково для всіх видів пластикових труб каналізації, як з поліпропілену, поліетилену, так і з полівінілхлориду. І є короткими труби з двома розтрубами і двома гумовими ущільнювачами для кожної. На фото представлені варіанти подібних фасонних елементів.

До особливостей збирання пластикових труб можна віднести те, що необхідно знімати з кожної труби зовнішню фаску і зачищати внутрішню поверхню від утворилися задирок. А також застосування силіконового герметика для створення герметичного з'єднання труби і муфти.

Муфти в чавунних системах каналізації

Для чавунної каналізації використовується два види з'єднання муфтою:

• Із застосуванням гумового ущільнювача (за принципом пластикової каналізації);
• З використанням муфти для стикування труб під карбування (застосовується більше 100 років). Дана деталь являє собою два різноспрямованих розтруба.

Монтаж муфти з зачеканенням стиків чавунної каналізації

Таке з'єднання має на увазі досвід роботи, і дотримання деяких правил

Таке з'єднання має на увазі досвід роботи, і дотримання деяких правил:

• Щоб ущільнити стик вам буде необхідний доступ по всьому колу труби і муфти. І в разі, якщо трубопровід проходить в безпосередній близькості від стіни, то доведеться видовбати ділянку стінки поруч з місцем стику його частин.
• Для ущільнення стику використовується просочене маслом органічне волокно - кабалка.

Порада. Без втрати якості, стики можна карбувати графітовим стрижнем.

• Щоб ущільнення не провалився всередину, трубу необхідно вставляти в муфту до упору.
• У кілька оборотів карбується кабалка, при цьому кожен оборот потрібно ущільнити по всьому колу.
• Карбування можна виробляти і без спеціального інструменту. Для цього підійде широка викрутка або сталева трубка з розплющеними кінцем.
• Після закінчення ущільнення стик замазується цементним розчином.

Зверніть увагу! Стику замурзані тільки цементним розчином через деякий час дають текти. Тому, не нехтуйте зачеканювання стику ущільнюючим матеріалом.

Муфти для труб зі сталі

Щоб створити муфтове з'єднання сталевих труб, використовуються компресійні і різьбові муфти.

Різьбові сталеві муфти

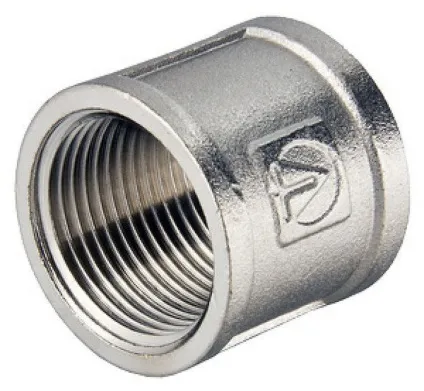

Дана муфта являє собою циліндр з товстою стінкою, виготовлений з чорної або нержавіючої сталі, і має звичайну односторонню різьблення всередині

Дана муфта являє собою циліндр з товстою стінкою, виготовлений з чорної або нержавіючої сталі, і має звичайну односторонню різьблення всередині. На фото представлені дані деталі.

Труби, що мають короткі різьблення на кінцях, вкручуються з обох сторін в муфту. При цьому використовується ущільнювач, що створює якісну герметизацію стику.

Перевагою монтажу сталевих з'єднань можна назвати високу міцність матеріалу. Це дозволяє докладати великі зусилля для стикування деталей без негативних наслідків.

До недоліків можна віднести зміни в стиках холодного водопроводу. В процесі експлуатації, утворюються накипу і деталі з'єднання буквально прикипають до один одному. Від цього подальша розбирання конструкції вельми ускладнюється.

З причини цього недоліку для сталевих труб різьбові фітинги, як правило, виготовляються з чавуну або латуні. Дані деталі представлені на фото.

Різьбове з'єднання з згоном

Дане з'єднання застосовується в разі, коли труби неможливо провернути по своїй осі при монтажі-демонтажі конструкції

Дане з'єднання застосовується в разі, коли труби неможливо провернути по своїй осі при монтажі-демонтажі конструкції. Технологія полягає в наступному:

1. Контргайка і муфта накручуються на довге різьблення згону;
2. Коротка різьблення згону вворачивается в наступну не обертається деталь (вентиль, корпус фільтра або ще одну муфту);
3. Проводиться герметизація з'єднання;
4. З довгої сторони згону зовнішня різьба труби підмотувати;
5. Далі на неї, по довгій різьбленні згону, сгоняется муфта;
6. Потім слідом за муфтою сгоняется контргайка і проводиться герметизація даного з'єднання.

Компресійні муфти для труб зі сталі

Ці сполучні деталі мають на увазі використання накидної гайки і гумового ущільнювального кільця

Ці сполучні деталі мають на увазі використання накидної гайки і гумового ущільнювального кільця. Монтуються дані муфти практично так само, як для металополімерних труб.

До особливостей даних сполук можна віднести:

• Таке з'єднання залишається легкораз'емним;
• Наявність різьблення не потрібно;
• Зовнішня поверхня труби обробляється (видаляються нерівності, фарба, корозія);
• Даний вид стикування, зважаючи на свою слабку механічної надійності, вимагає додаткової фіксації (при великому тиску місце стику може бути зруйновано);

Компресійний вид з'єднання хороший для тимчасового ремонту системи трубопроводу. Наприклад, при руйнуванні різьблення під шланг зливного бачка унітазу, або в разі, коли немає можливості провести зварювання.

При тимчасовому з'єднанні, більш надійною вважається комбінована муфта, у якій фітінг з одного боку компресійний, а з іншого є різьблення.
