З'єднання металевих труб - один з неминучих етапів будівництва, монтажу водо-, газо- і нафтопроводи. Навіть зведення виноградної арки або альтанки не обходиться без цієї операції. У нашій статті ми розглянемо, як стикувати елементи малого, великого, а також різного діаметру без різьблення і навіть зварювання.

1 Способи з'єднання труб - зварювання, різьблення або муфта?

Довгий час вважалося, що за допомогою зварювання можна отримати найбільш надійне монолітне з'єднання. Це так, але цей метод має ряд мінусів. По-перше, під час зварювальних робіт виділяються шкідливі для організму речовини. По-друге, нерівномірне нагрівання металу призводить до появи зварювальних напружень, які негативно позначаються на якості шва. По-третє, дуже часто наплавлений метал дає тріщини.

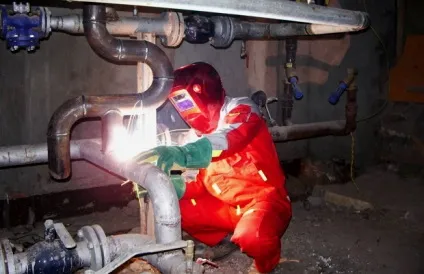

Сварка металевих труб

Крім того, цей тип робіт досить трудомісткий і вимагає певних знань, навичок і наявності спеціалізованого обладнання. Іноді з'єднання сталевих труб проводиться за допомогою спеціальних додаткових елементів з різьбленням. При цьому до якості фитинга пред'являють особливі вимоги, особливо це стосується різьблення. Наявність забруднень і дефектів, таких як задирки, рванини, призведе до течі.

Є ще один спосіб з'єднання труб, теж без участі зварювання. Для цього знадобляться спеціальні комплектуючі - муфти. Одним з плюсів використання таких деталей можна назвати роз'ємні з'єднання. Ви зможете демонтувати трубопровід в будь-який момент, при цьому не знадобиться спеціальний інструмент. Варто відзначити, що таке з'єднання актуально як для полімерних, так і сталевих трубопроводів.

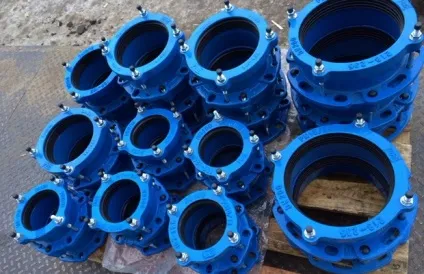

2 Види муфт і їх значення

Сполучні муфти діляться на компресійні і електричні. Перші здатні створити з'єднання без зварювання. Їх ще дуже часто називають обтискними через особливості монтажу, так як цей фітінг скріплює труби за рахунок механічних затискачів. За конструктивними особливостями вони поділяються на рівнопрохідні, т. Е. Для лінійного з'єднання труб однакового діаметра.

Якщо необхідно створити відгалуження, використовуються спеціальні трійники і хрестовини. А ось за допомогою заглушок можна перекрити трубопровід.

Трійник і хрестовина для відгалуження труб

Також часто використовують спеціальні відводи, за допомогою яких легко змінити напрямок лінії. Існують компресійні фланцеві фітинги із зовнішньої й внутрішньої різьбленням. З їх допомогою можна з'єднати елементи різного діаметру і навіть зроблені з різних матеріалів, наприклад, металу і пластика. Вони використовуються і для з'єднання труб з іншими фітіновой елементами: всілякими клапанами, кранами і т. Д.

На особливу увагу заслуговують електрозварні вироби. Їх головна особливість - наявність нагрівальної спіралі. Така муфта фіксується на кінцях труб, що з'єднуються за допомогою спеціального упору. Потім в роботу включається нагрівальний елемент. Він розігріває кінці труб до температури плавлення, в результаті після охолодження обидві труби і муфта є монолітною конструкцію. Це пристрій може витримувати тиск в 10 бар для газопроводу, а для водопостачання максимальний тиск досягає 16 бар.

3 Застосування з'єднань - плюси і мінуси

До переваг сполучних фітингів слід віднести низьку вартість і досить широкий спектр використання. При цьому вони відрізняються надійністю і довговічністю. Отримане з'єднання не боїться ні механічного впливу, ні температурних стрибків. Варто відзначити простоту експлуатації, а компресійні вироби відносяться до багаторазових, їх можна демонтувати і надягати назад більше 10 разів.

Сполучні трубні фітинги

Якщо ж будь-яка деталь такого фитинга і вийшла з ладу, її без проблем можна замінити самостійно. До плюсів відноситься і корозійна стійкість матеріалу, з якого складаються з'єднувальні елементи. Більш детально розглянемо всі переваги та можливі недоліки електрозварні фитинга. Незважаючи на більш складну конструкцію, елементи дуже прості у використанні, а монтаж проходить досить швидко. Отримане з'єднання буде монолітним, надійним і довговічним. Такий тип фитинга універсальний, і його легко встановити навіть в важкодоступних місцях.

Але потрібно зупинитися і на мінуси конструкції. По-перше, її не можна використовувати в трубопроводах з високим тиском. По-друге, слід виключити контакт такого з'єднання з кислотної і лужної середовищем. По-третє, воно погано переносить температуру більше 40 ° С, тому в системі гарячого водопостачання або опалення застосувати електрозварні муфту не вийде.

4 Конструктивні особливості муфт - складові деталі

Фланцеві вироби складаються з патрубка і металевого фланця. Компресійні - з корпусу, затискного і кільця ущільнювача, а також запресовуються втулки і кришки-гайки. Затискне кільце вберігає конструкцію від раптового розгвинчування, яке можуть спровокувати поштовхи і гідроудари. А ось ущільнювальний елемент забезпечує герметичність на стиках. Його, в свою чергу, фіксує втулка. Не останню роль відіграє і кришка-гайка, адже саме вона утримує весь механізм.

Електрозварні муфти складаються з корпусу, нагрівального елементу і клем. Спіраль виготовляється зі спеціального матеріалу. Вона може бути прихованою або відкритою. Але останній варіант використовується дуже рідко, так як таке розташування небезпечно. В основному виробники віддають перевагу напіввідкритій спіралі. Таким чином, виходить забезпечити хороший рівень безпеки і рівномірний нагрів матеріалу.

5 Як правильно користуватися елементами?

У цьому пункті ми приділимо увагу практичній частині, а саме - розглянемо особливості монтажу кожного типу муфт.

Як Сполучених металеві труби - покрокова схема

Крок 1: Підготовчі роботи

Не важливо, якого діаметру труби будуть стикуватися, і який тип фитинга був обраний - з різьбленням чи ні, а може електрозварні, в будь-якому випадку поверхню виробів слід правильно підготувати. Зовнішня сторона труб ретельно очищається від забруднень і пилу. У деяких випадках необхідно навіть зняти тонкий верхній шар з поверхні. Для цього знадобиться скребок.

Крок 2: Фланцеве з'єднання

Цей вид фітинга актуальний, якщо має бути робота з трубами великого діаметру. Одна частина вироби монтується на трубу, а потім встановлюється і друга. Фіксація відбувається за допомогою притискного кільця з гумовим ущільнювачем. Якщо ж патрубок з різьбою, то таке з'єднання, відповідно, називається нарізним.

Крок 3: Монтаж компресійних елементів

Розкручуємо фітінг так, щоб він вільно охоплював порожній елемент. Потім робимо примірку і ставимо на трубі мітки, тоді під час монтажу ми будемо знати правильне розташування деталей і при необхідності коректувати його. Щоб полегшити процес стиковки, потрібно нанести мастило на поверхню труби. Якщо такої немає в наявності, нічого страшного, цілком згодиться і просте мило. Далі проводимо стикування і закручуємо гайку. Остання операція забезпечує надійну фіксацію фитинга навіть без зварювання.

Крок 4: Установка електрозварювальних муфт

У цьому випадку не можна ігнорувати етап очищення труби, з її поверхні видаляють всі забруднення і пил. Потім необхідно обрізати кінці елементів, причому для цієї мети використовують тільки спеціальний інструмент, проста ножівка або ніж не підходять. Ретельно зачищаються стики. Бажано обробити їх скребком, щоб зняти тонкий шар матеріалу. А за допомогою хомутів забезпечується зменшення діаметра елемента. Таким чином, він вільно увійде в фітінг.

Після того, як муфта буде встановлена, необхідно підключити апарат, що подає електрику для проведення зварювання. Слід зазначити, що труби великого діаметра потребують додаткового нагріванні місць стиків. Причому в цьому випадку монтаж проводиться поетапно. Спершу фітінг утворює з'єднання з однією трубою, а потім вже з другої.

Напруга, що подається на виріб, нагріває спіраль, а вона плавить пластик. В цей час елементи не тільки знаходяться під впливом високих температур, також на них діє тиск. В результаті розплавлений матеріал муфти і труб змішується і утворює нероз'ємне з'єднання. Після того, як нагрів припинився, слід почекати близько півгодини. Цього часу достатньо, щоб вироби охололи. На завершення проводиться перевірка лінії на герметичність.
