Мрія хлопчаків картонний гараж з підйомними воротами

В нашій колекції іграшок з картону чергове поповнення. Цього разу я хочу поділитися з вами технологією виготовлення гаража для машинок. Він досить простий у виготовленні, але при цьому конструктивно і зовні дуже схожий з сучасними гаражами, виконаними з гофрованого металу і оснащеними підйомними воротами. Для вирішення цього завдання гофрокартон підходить просто ідеально, і ми з вами використовуємо його можливості по-максимуму. А заодно розберемо нові трюки і прийоми, які допоможуть реалізувати механізм підйомних воріт.

Що робити в таких випадках? Можна зібрати гараж з дитячого конструктора, але в цьому випадку деякими побажаннями в плані зовнішнього вигляду і функціоналу доведеться знехтувати.

Можна купити готовий, але не факт, що вдасться знайти той, що потрібен, і до того ж доведеться розщедритися (в деяких випадках дуже навіть пристойно).

А можна зробити іграшковий гараж своїми руками зі звичайного пакувального гофрокартону - матеріалу, для якого майже немає нічого неможливого. І цей спосіб - найдешевший за витратами (якщо не сказати безкоштовний), дозволяє з легкістю втілювати в життя найсміливіші фантазії і відмінно допомагає розвивати рукодільні навички як у дітей, так і у їх батьків =).

Виготовлення гаража з картону.

Отже, для створення нашої вироби з гофрокартону знадобляться наступні матеріали та інструменти:

- сам гофрокартон (тришаровий, товщиною близько 3 мм);

- трохи крафт-паперу;

- біла офісний папір (для друку шаблонів);

- дерев'яна шпажка (для шашлику) і дерев'яні зубочистки;

- канцелярський ніж;

- інструмент для биговки (про те, який інструмент можна використовувати для цієї операції з гофрокартоном, я розповідала в МК з виготовлення сейфа з картону);

- лінійка і олівець (або ручка);

- клей "Момент", клей-олівець і клей ПВА.

Крім того, нам знадобляться шаблони, за допомогою яких будемо розмічати і вирізати всі необхідні деталі гаража. Тому відразу завантажуйте комплект шаблонів і схем розгорток:

Почнемо роботу з самого технічно складного елемента - з підйомних воріт і пристрої для їх кріплення. Насправді складного тут нічого немає, просто інші елементи ще простіше.

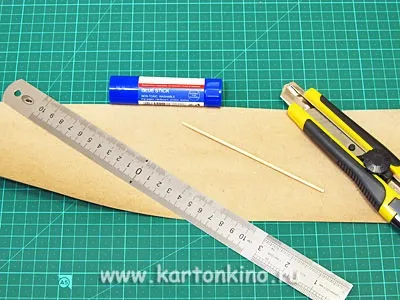

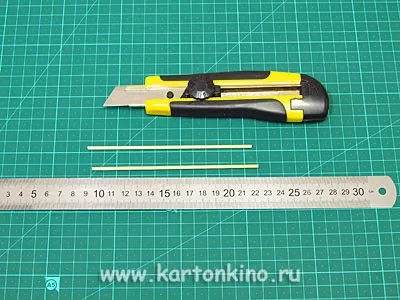

Перш за все разрежем дерев'яну шпажку так, щоб вийшли 2 стрижня довжиною 13 см.

Потім підготуємо смугу крафт-паперу шириною близько 10 см або менше (нам знадобляться всього 2 см ширини, але для зручності в роботі беремо з запасом). Довжина смуги - довільна, з урахуванням того, що необхідно буде скрутити рулончик товщиною приблизно 9 мм.

Щільно накручуємо крафт-папір на один зі стрижнів. При цьому 1-2 перших витка робимо без клею, а потім змащуємо всю смугу клеєм-олівцем.

Повинен вийти ось такий щільний рулончик, від якого, коли клей висохне, потрібно відрізати 4 рівних шайбочки висотою 5 мм (стрижень перед цим потрібно вийняти).

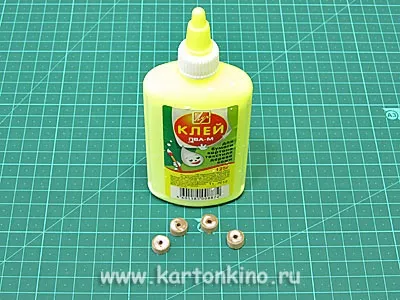

Далі цікавий момент: для того, щоб шайбочки стали більш жорсткими і внутрішні витки не вилазили назовні, смажена шайби клеєм ПВА по черзі з кожного боку (це зручно робити зубочисткою). Можна також промазати клеєм всередині отворів, але так, щоб отвори чи не забилися.

Коли клей повністю висохне, у нас будуть відмінні кріпильні деталі, тверді і міцні.

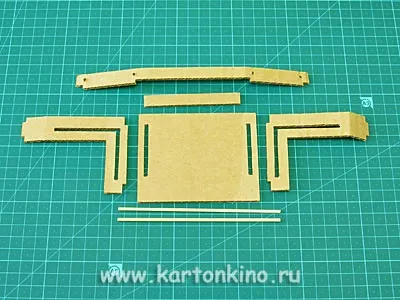

Переносимо на гофрокартон роздруковані і вирізані шаблони G1, G2, G3, G4 і G5. Вирізаємо відповідні деталі і бігу їх по лініях згину (на шаблонах позначені штриховими лініями). Проробляємо круглі отвори в деталі G2 шилом.

Самі ворота (деталь G1) обклеїв по краях крафт-папером, щоб торці виглядали більш привабливо.

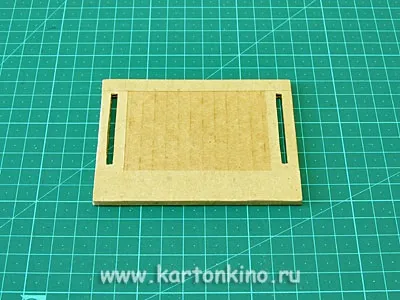

Тепер приклеїмо деталі G2 і G3 до внутрішній стороні воріт: у деталі G2 змажемо клеєм «Моментом» виступи, які вставляються в отвори в деталі G1, у деталі G2 змажемо клеєм один довгий і два коротких торця.

Після того, як клей схопиться, вставляємо дерев'яні стрижні в отвори, як показано на фото.

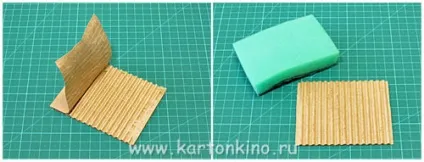

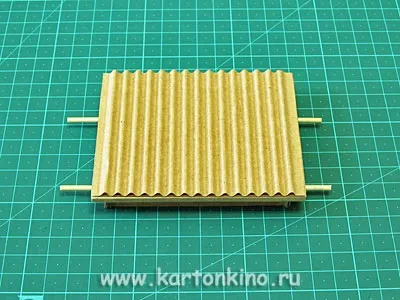

Оскільки обробка стін і воріт нашого іграшкового гаража буде імітувати гофрований метал, виріжемо по шаблону G1 ще одну деталь і відділимо у неї верхній шар. Руками просто відокремлюємо те, що відділяється (у гофрокартону це може відбуватися по-різному, в залежності від марки і виробника), а те, що залишиться, знімаємо злегка зволоженою губкою.

Важливо! З водою не переборщіть, інакше гофрослой швидко розмокне, і картонка деформується.

Приклеїмо вийшла заготовку на лицьову сторону воріт.

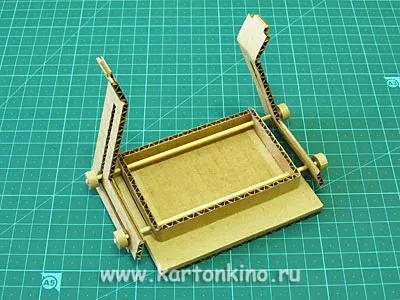

Надягаємо деталі G4 і G5 на стрижні, як показано на фото. Потім на кінці стрижнів накручуємо шайбочки. Приклеювати їх не потрібно, вони і так будуть добре триматися за рахунок тертя.

На цьому ворітної блок у нас повністю готовий, і його залишилося тільки прикріпити до корпусу гаража.

2. Фундамент і корпус гаража. Завершальний етап.

Гараж ми встановили на фундамент. По-перше, так гараж стає більш міцним і краще тримає форму. По-друге, хотілося, щоб у нашого іграшкового гаража був власний підлогу. А по-третє, це також навіяно образами з життя :).

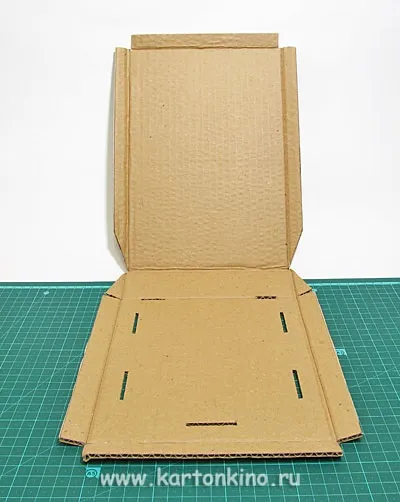

Розгортку фундаменту розкреслив на гофрокартоне за допомогою шаблонів B1, B2, B3, B4, B5 та B6. розташувавши їх за схемою, приведеною в файлі. Потім розгортку виріжемо і пробігуем.

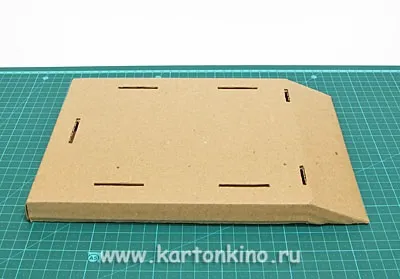

Склеїмо фундамент «Моментом».

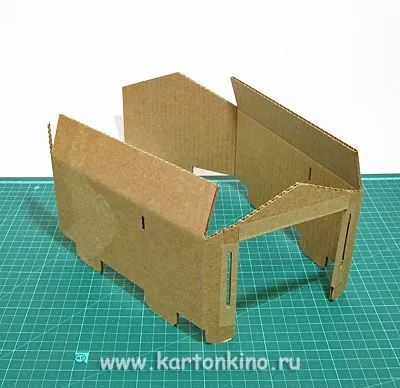

Аналогічним чином підготуємо розгортку стін картонного гаража (шаблони W1, W2, W3, W4). Проріз для воріт також, як і самі ворота, обклеїв крафт-папером.

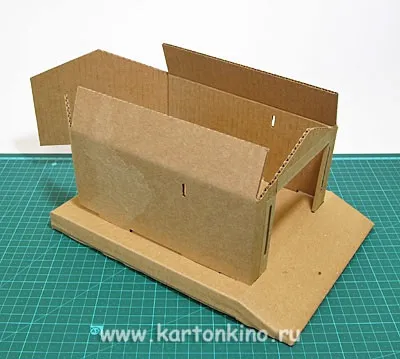

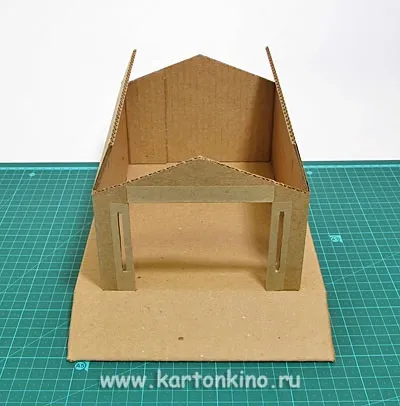

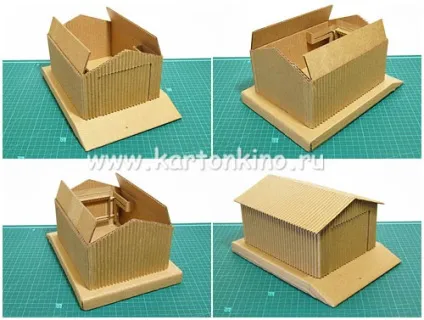

Встановлюємо корпус гаража на фундамент.

і приклеюємо задню стінку. До фундаменту корпус приклеювати не потрібно.

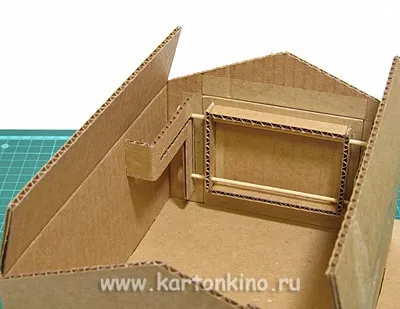

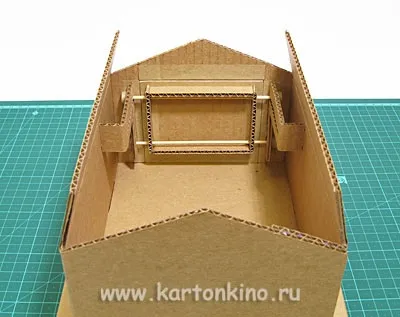

А ось тепер саме час встановити ворота. Для цього розмістимо їх в отворі і вставимо виступи деталей G4 і G5 в прорізи на передній і бічних стінках корпусу, попередньо змастивши виступи клеєм.

Всі шаблони підігнані за розміром досить точно, і ворота повинні функціонувати нормально. Але все ж в процесі розмітки і вирізання картонних деталей можуть виникнути невеликі похибки. Тому рекомендую спочатку вирізати всі деталі воріт, розгортки фундаменту і корпусу і провести попередню примірку воріт «на суху» (без приклеювання).

Наступним кроком обклеїв стіни гаража гофрокартоном без верхнього шару. Для вирізання заготовок (або однієї заготовки - на весь периметр) використовуємо ті ж шаблони, що і для виготовлення розгортки корпусу. Пр цьому бажано, щоб хвилі гофрослоя на передній стінці гаража збігалися з хвилями на воротах (на виворітного стороні гофрокартону розташування хвиль добре проглядається).

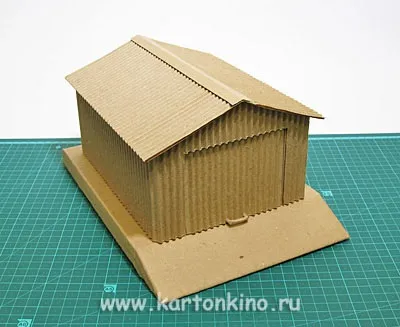

За шаблоном виріжемо дах, пробігуем і надамо їй потрібну форму. Так як вона також повинна бути гофрованої, верхній шар картону відокремлюємо. Потім дах приклеюємо до корпусу гаража зверху точно по центру. Притискаємо її, поки клей не схопиться.

Перевіряємо, як працюють ворота. Піднімаються й опускаються досить вільно - то, что нужно!

Залишилася остання пара штрихів:

- приклеїмо куточок на верхівку даху (він зроблений зі звичайного картону для дитячої творчості, обклеєного зверху (на двосторонній скотч) крафт-папером;

- в нижній частині воріт прикріпимо ручку.

Ці елементи не обов'язкові, але з ними робота виглядає завершеним.

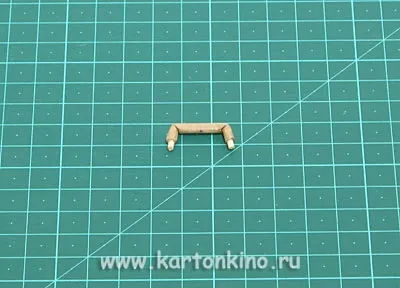

Ручку ми зробили так: скрутили смужку крафт-паперу в щільний рулончик, намотавши на зубочистку. Кінчики загнули і вставили в отвори шматочки зубочистки (для міцності їх можна змастити клеєм ПВА). Потім кінці ручки, змащені клеєм, вставили в пророблені отвори (НЕ наскрізні) в воротах.

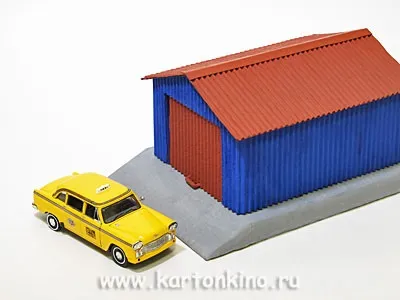

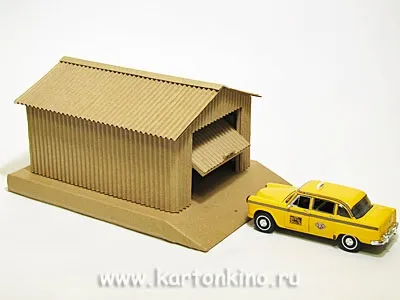

Що ж, картонний гараж для машинок готовий. Але який він у дії? дивіться:

Цей гараж підійде для більшості моделей іграшкових машинок. До того ж обсяг будови узятий з запасом (щоб не дрібнити з кріпленням для воріт), і всередині можуть поміститися навіть пара автомобілів.

Друзі, в минулий раз я пообіцяла вам МК по виготовленню дитячого стелажа з гофрокартону. У мене все готово (шаблони, макет), але, як виявилося, я кілька переоцінила свої картонні запаси - листів потрібного розміру, щоб зробити стелаж «Слоник» в масштабі 1: 1, не вистачило. Тому зараз вирішуємо питання з матеріалами, і до стелажу ми ще повернемося.

Приємно, що наша ідея гаража з картону виявилася затребуваною. І особливо приємно бачити результати Ваших картонних експериментів. 🙂

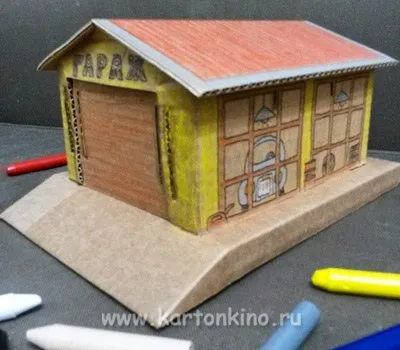

Ось таке оформлення гаража за допомогою воскових олівців придумала Марія Петрашова. Чудова ідея!)
